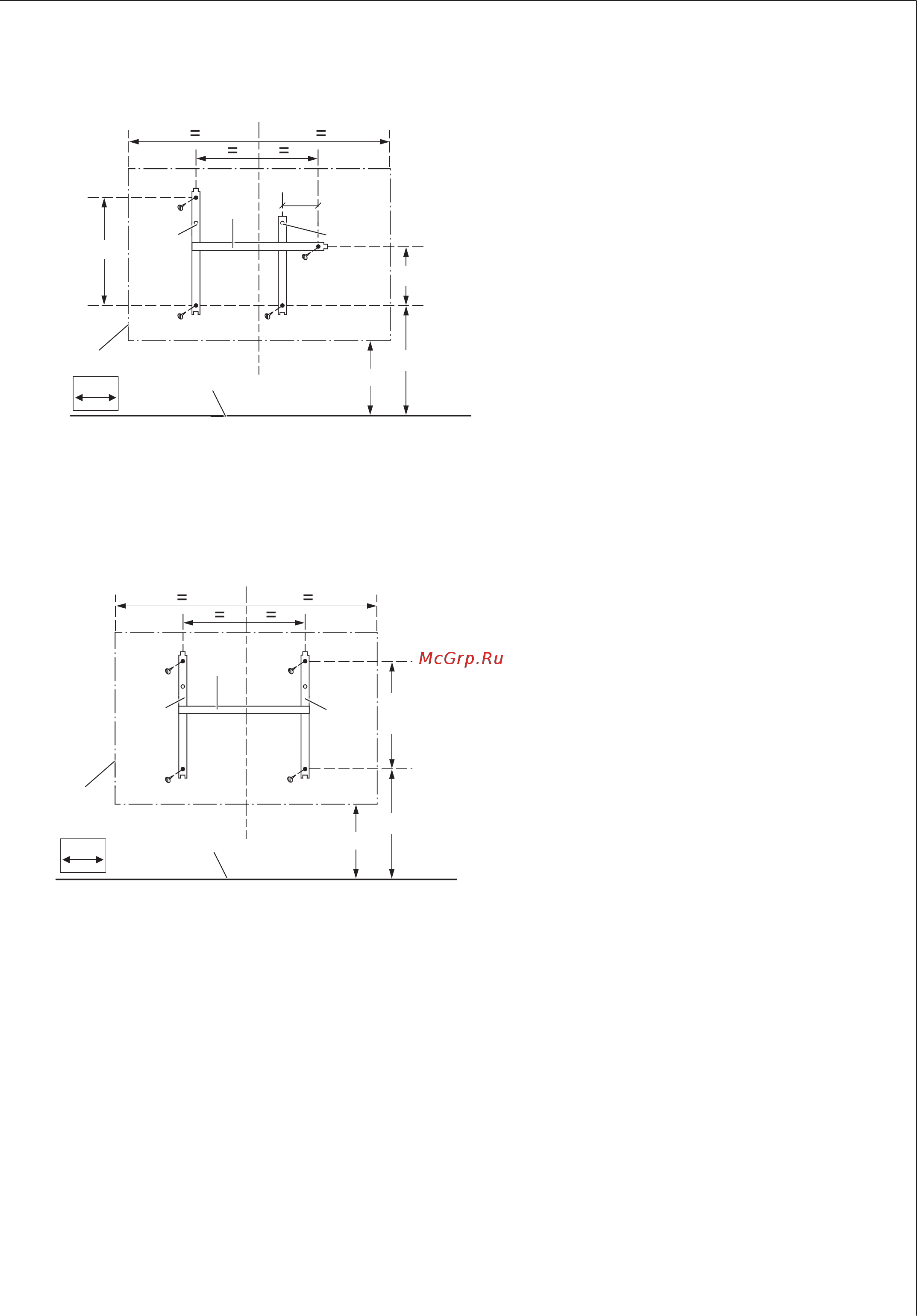

9.2 Installation
9.2.1 Wall mounting
mm
t150
258
28
t232
104
1
4
2
2
3
26_07_31_0104
Appliance with 1000 W
1 Space required for the appliance
2 Centre holes
3 Wall retainer
4 Floor
4
mm
t150
258
1
2
2
3
26_07_31_0103
Appliances with 1500 -2000 W
1 Space required for the appliance
2 Centre holes
3 Wall retainer
4 Floor
Use the wall retainer with centre holes as a fixing template.
» Remove the wall retainer from the appliance by pushing in the two clips with a screwdriver.
» Place the wall retainer horizontally on the floor. Mark the two centre holes (these two holes are at the exact height of the
two lower holes) in the installation wall.
» Lift up the wall retainer. The lower holes in the wall retainer should be congruent with the markings on the installation
wall. Now mark the upper holes.
» Drill holes at all four markings. Secure the wall retainer with suitable fixing materials (screws, rawl plugs).
With the vertical slots, you can compensate for an offset fixing hole.
19
Installation - for contractors
