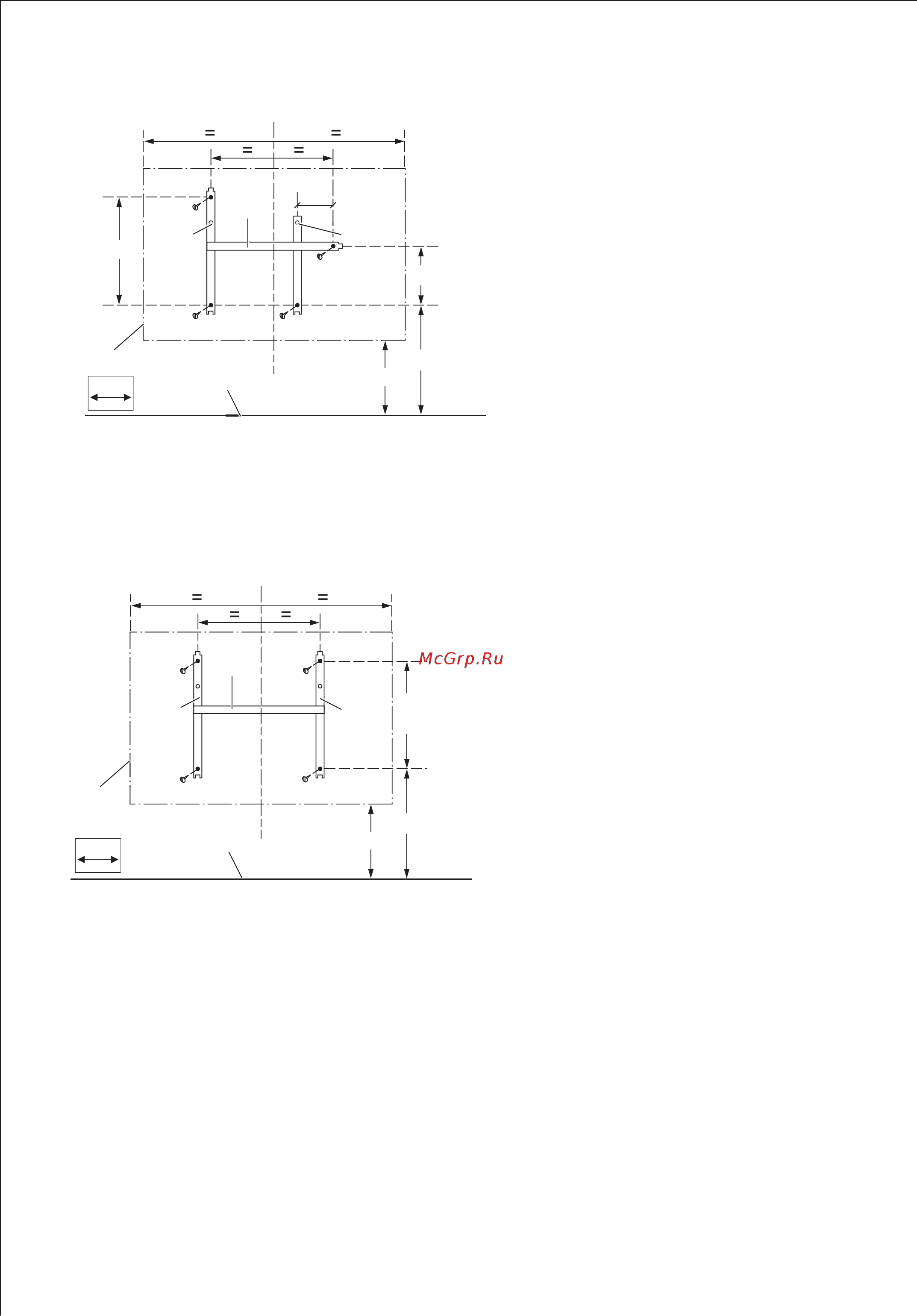

9.2 Montage
9.2.1 Wandbefestigung
mm
t150
258
28
t232
104
1
4
2
2
3
26_07_31_0104
Gerät mit 1000 Watt
1 Platzbedarf für das Gerät
2 Mittlere Bohrungen
3 Wandhalterung
4 Boden
4
mm
t150
258
1
2
2
3
26_07_31_0103
Geräte mit 1500 - 2000 Watt
1 Platzbedarf für das Gerät
2 Mittlere Löcher
3 Wandhalterung
4 Boden
Verwenden Sie die mittelpunktorientierte Wandhalterung auch als Schablone zur Befestigung.
» Nehmen Sie die Wandhalterung vom Gerät ab, indem Sie beide Klipse mit einem Schraubenzieher eindrücken.
» Stellen Sie die Wandhalterung waagerecht auf den Boden. Markieren Sie die zwei mittleren Bohrungen (diese beiden Boh-
rungen sind genau auf Höhe der beiden unteren Bohrlöcher) an der Montagewand.
» Heben Sie die Wandhalterung hoch. Die unteren Bohrungen in der Wandhalterung müssen deckungsgleich mit den Mar-
kierungen an der Montagewand sein. Markieren Sie jetzt die oberen Bohrungen.
» Bohren Sie an allen 4 Markierungen Löcher. Befestigen Sie die Wandhalterung mit geeigneten Befestigungsmaterialien
(Schrauben, Dübel).
Mit den vertikalen Langlöchern können Sie eine verlaufene Befestigungsbohrung ausgleichen.
