9.2 Montage
9.2.1 Fixation murale
mm
t150
258
28
t232
104
1
4
2
2
3
26_07_31_0104

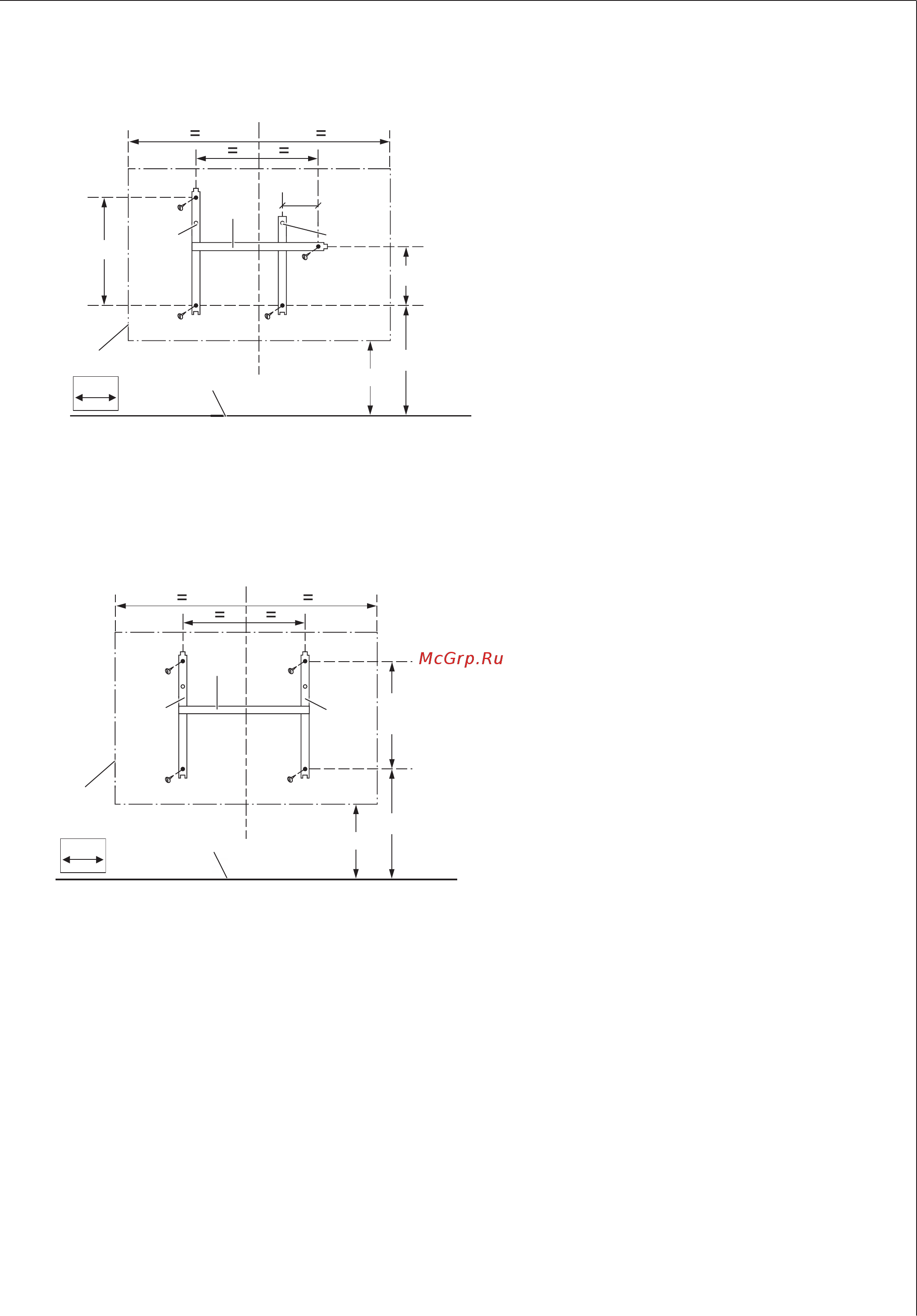

Appareil de 1 000 watts
1 Encombrement de l'appareil
2 Alésages médians
3 Support mural
4 Sol
4
mm
t150
258
1
2
2
3
26_07_31_0103
Appareil de 1 500 à 2 000 watts
1 Encombrement de l'appareil
2 Alésages médians
3 Support mural
4 Sol
Utilisez le support mural orienté sur les points médians comme gabarit de fixation.
» Enlevez le support mural de l'appareil en enfonçant les deux clips à l'aide d'un tournevis.
» Posez le support mural debout sur le sol. Repérez les deux alésages médians (ces deux alésages sont exactement à la hauteur
des deux trous inférieurs) sur le mur de montage.
» Soulevez le support mural. Les deux trous inférieurs du support mural doivent correspondre exactement aux repères sur le
mur de montage. Repérez maintenant les alésages supérieurs.
» Percez des trous dans chacun de ces 4 repères. Fixez le support mural avec les matériaux de fixation appropriés (vis, chevilles).
Les trous oblongs verticaux permettent de compenser un trou de fixation décentré.
