13
7 - МОНТАЖ (продолжение)
7.2 - Соединение транспортных модулей
Транспортные модули центрального кондиционера
поставляются с соединительными комплектами, пред-
назначенными для крепления модулей друг к другу.
Фиксаторы крепятся к алюминиевым профилям снару-
жи установки.
Соединение модулей выполняется в следующей пос-
ледовательности:
1. Выровнять и отцентровать транспортные модули на
позиции в порядке следования воздушного потока (см.
рис. 5 и 6). Сдвинуть модули плотно друг к другу для
того, чтобы совместить и сжать уплотнитель, прикле-
енный к алюминиевому профилю каркаса.
2. Соединить модули фиксаторами, как показано на
рис. 7.
3. Для соединения нижних профилей агрегатов типо-
размеров 400 - 1000 вставить между профилями эле-
мент-заглушку (см. рис. 8) и заполнить зазоры силико-
ном (в поставку не входит).
Как сдвигать транспортные модули
Если агрегат поставляется с опорной рамой, то для
того, чтобы плотно сжать уплотнительную ленту и за-
крепить модули друг с другом достаточно только со-
единительных фиксаторов.
Если агрегат поставляется без опорной рамы, то для
того, чтобы сдвинуть модули потребуются также ле-
бедка с храповиком и стропы, которые следует распо-
лагать в нижней части модулей.

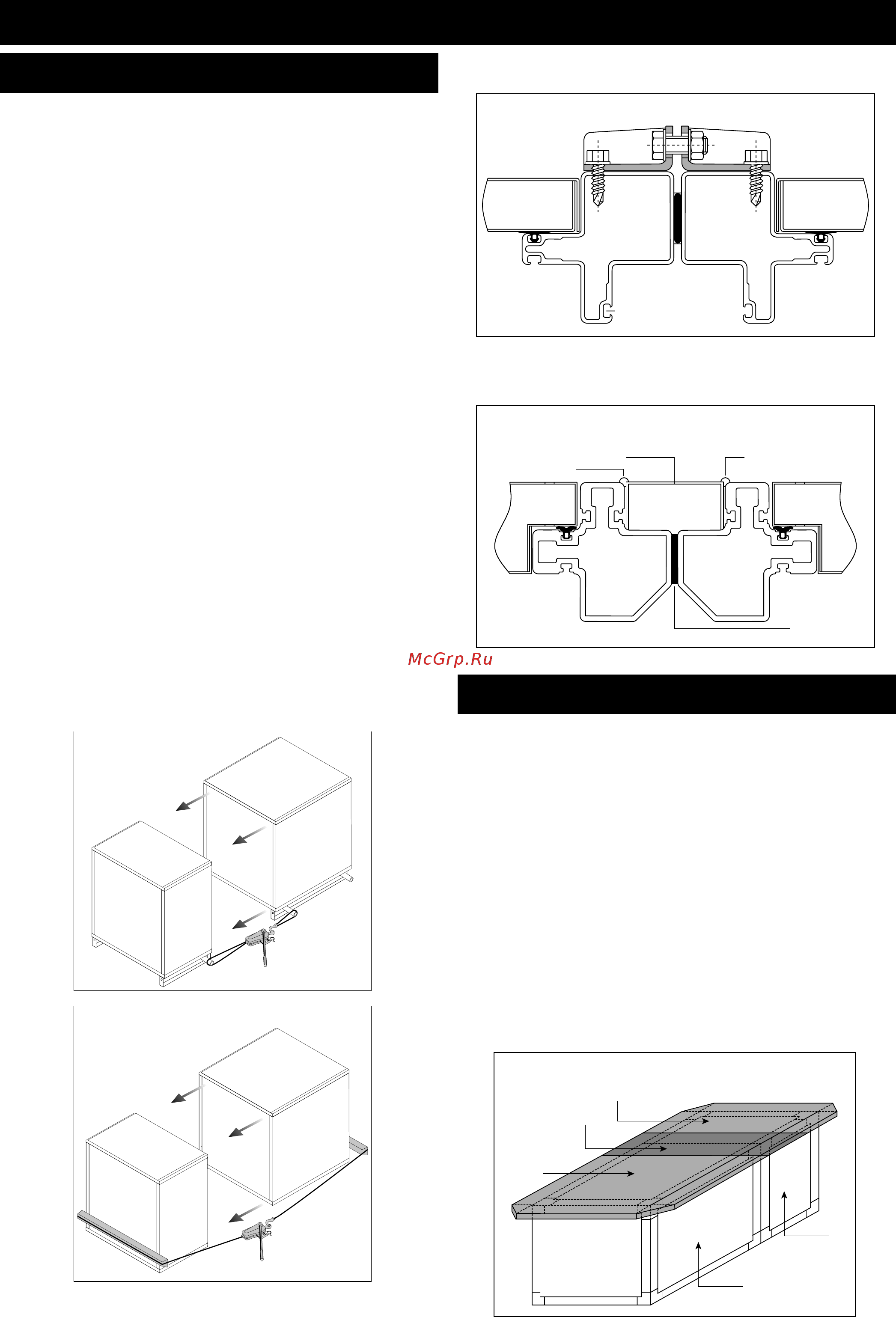

Рис. 5: Как сдвигать модули, поставляемые с опор-
ной рамой
Рис. 6: Как сдвигать модули, поставляемые без опор-
ной рамы
Рис. 7: Соединение транспортных модулей для агре-
гатов типоразмеров 20 - 1000
Рис. 8: Соединение нижних профилей для агрегатов
типоразмеров 400 - 1000
Силикон
Элемент-заглушка
Уплотнительная
лента
7.3 - Крыша для защиты от непогоды
Агрегаты, предназначенные для наружной установ-
ки, комплектуются специальной крышей для защиты
от непогоды, которая наклеивается поверх каждого
транспортного модуля на заводе-изготовителе. Для
соединения элементов крыши транспортных модулей
после установки и соединения их на месте монтажа не-
обходимо наклеить на стык модулей самоклеящуюся
накладную планку (см. рис. 9).
1 - Крыша для защиты от непогоды с клейкой подлож-
кой
2 - Накладная планка с клейкой подложкой
3 - Транспортный модуль 1
4 - Транспортный модуль 2
1
2
1
3
4
Рис. 9
Силикон
