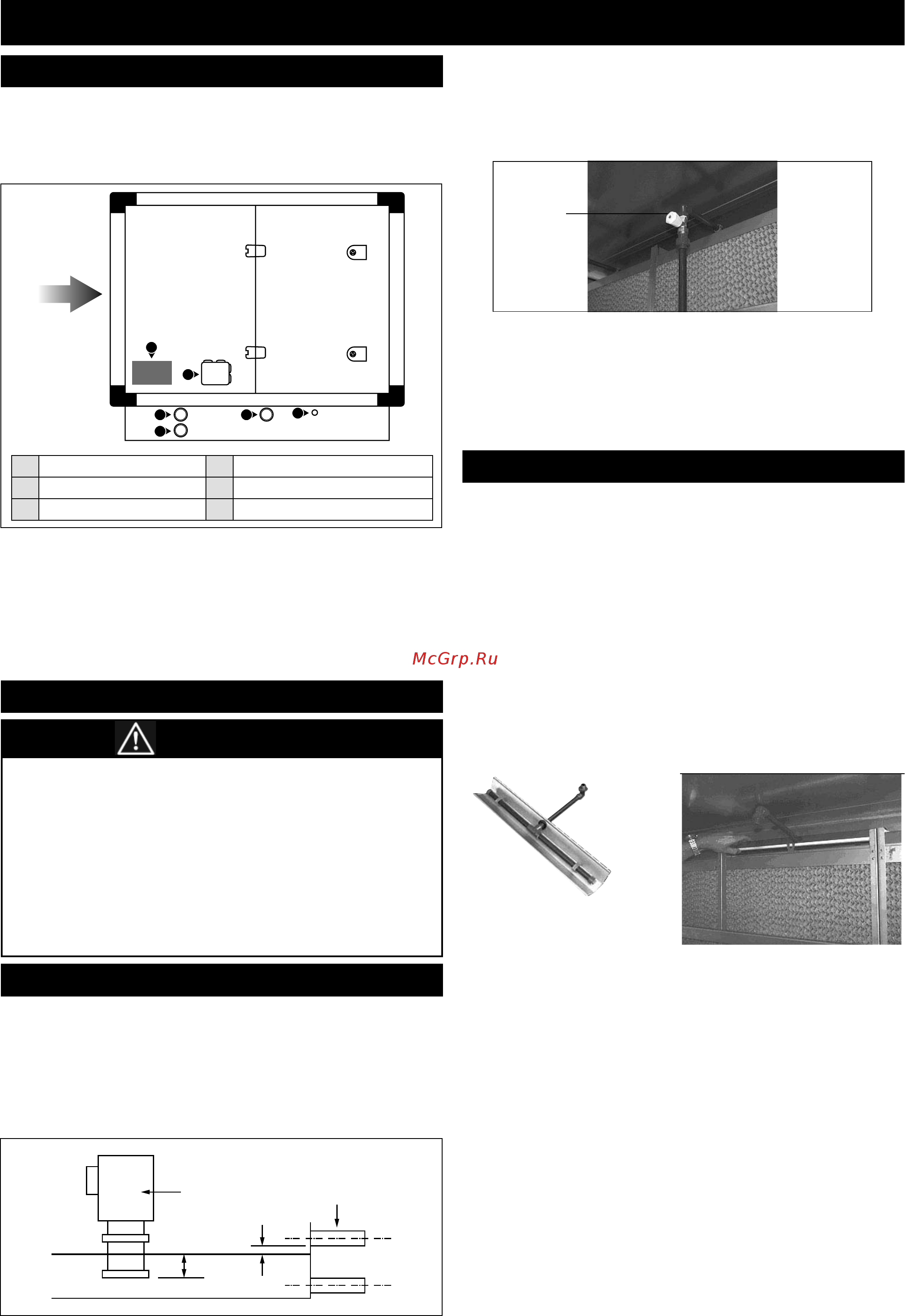

Airwell @irTwin TR 360 [19/31] Блок сотового увлажнения
![Airwell @irTwin TR 360 [19/31] Блок сотового увлажнения](/views2/1408471/page19/bg13.png)
19
1
3
4
5
6
2
14
25
36
8 - БЛОК СОТОВОГО УВЛАЖНЕНИЯ
8.1 - Гидравлические соединения
В блоке сотового увлажнения линия слива из поддона,
переливная линия и отводная линия слива (для под-
держания нужной концентрации минеральных солей в
воде) должны подключаться к дренажной магистрали.
Во избежание возврата воды в поддон увлажнителя на
дренажной линии следует организовать переливной
сифон в соответствии со схемой, помещенной на бло-
ке увлажнения. Питательная вода в поддон должна по-
даваться из городской магистрали питьевой воды. При
необходимости на входе в увлажнитель нужно устанав-
ливать водяной фильтр.
8.2 - Электроподключение
Перелив
Слив из поддона
Подача питательной воды
Отводной слив (поддержание концент-
рации минеральных солей)
Контактный блок
Схема подключения
Внимание!
Работы по электроподключению секции увлажне-
ния должны выполняться квалифицированным пер-
соналом в соответствии с правилами по технике
безопасности. Циркуляционный насос (400 В - 3 Ф)
установлен уже с выполненной внутренней электро-
проводкой. Силовые кабели необходимо подключить
только к внешнему контактному блоку увлажнителя.
Нельзя включать насос при отсутствии воды в
поддоне увлажнителя!
8.3 - Первый запуск
Очистите поддон от загрязнений.
Наполните поддон водой, проверьте герметичность
гидравлических соединений.
Отрегулируйте поплавковый клапан так, чтобы макси-
мальный уровень воды был на 5 мм ниже нижней точки
перелива и на 50 мм выше входного фланца насоса.
Уровень
воды
Насос
Патрубок
перелива
Минимум
5 мм
Минимум
50 мм
Откройте запорные вентили подачи воды к коллекто-
рам форсунок.
Проверьте правильность направления вращения цир-
куляционного насоса (указано стрелкой на корпусе на-
соса).
Промывка увлажнителя
При выключенном вентиляторе центрального кондици-
онера запустите насос увлажнителя и оставьте работа-
ющем на 15 минут. Отводная линия слива должна быть
открыта. Остановите насос, слейте воду из поддона,
почистите его и опять налейте в поддон воду.
8.4 - Техническое обслуживание
Откройте на 1/4 оборота клапан отводной линии слива
(для поддержания нужной концентрации минеральных
солей) и включите насос на 15 минут. Выключите насос
и закройте клапан на 1/4 оборота. Периодичность вы-
полнения данной процедуры зависит от жесткости пи-
тательной воды (чем выше жесткость, тем чаще нужно
выполнять эту процедуру).
Регулярное обслуживание
Ежегодное обслуживание
Как минимум раз в год нужно чистить форсуночные от-
верстия каждого распределительного коллектора. Для
этого нужно отсоединить зажимы коллектора и повер-
нув, снять его.
Промойте коллектор, подавая в него воду из магистра-
ли питьевой воды. При необходимости почистите фор-
суночные отверстия острым предметом, а затем опять
промойте коллектор.
Слейте воду из поддона, почистите его, затем заполни-
те водой и проверьте уровень воды.
Защитные мероприятия
Для защиты увлажнителя от теплового излучения не-
обходимо включать вентилятор на 30 мин. после ис-
пользования воздухонагревателя.
Если агрегат останавливается более, чем на 4 часа,
увлажнитель должен быть высушен. Для этого нужно
включить вентилятор на 30 мин. после остановки на-
соса увлажнителя. При продолжительном бездействии
обеспечьте защиту увлажнителя от замерзания воды в
нем, слив воду из поддона и труб.
Вентиль
подачи
воды к
форсункам
