7 - МОНТАЖ (продолжение)
Электроподключение

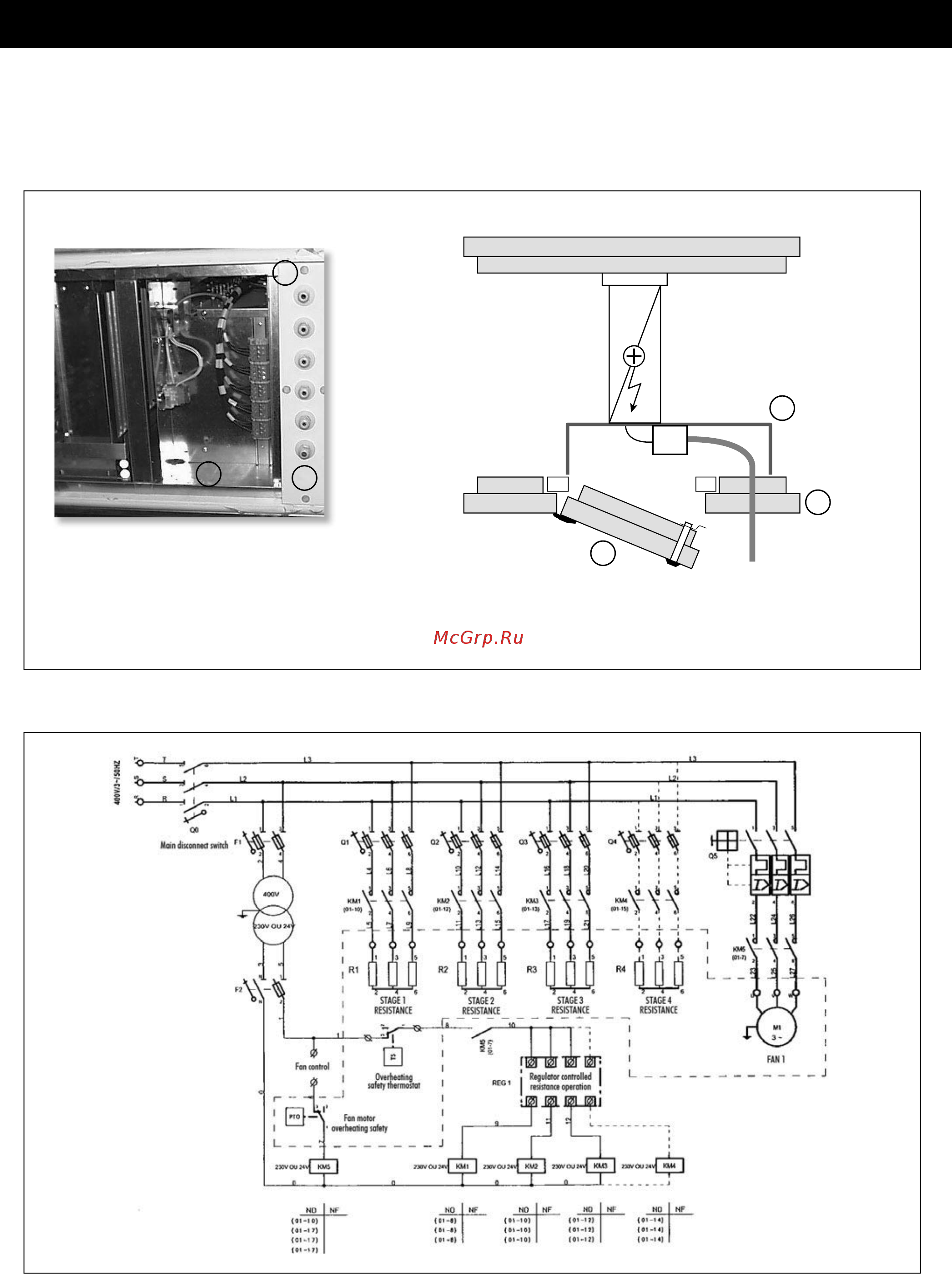

Пример электрической схемы подключения для электрокалориферов с пара-
метрами электропитания 400 В - 3Ф
Центральный кондиционер стандартно поставляется без кабельных входных муфт, эта опция обеспечивается
заводом-изготовителем по запросу. На сервисной стороне секции электрокалорифера находится дверца-па-
нель, предоставляющая доступ к контактному блоку, а также панель для кабельных входов, имеющая защиту от
воздействия теплового излучения электрических элементов.
1 Панель для кабельных входов
2 Дверца доступа к контактному блоку
3 Экран для защиты электрических кабелей от теплового излучения
4 Расположение кабельных входных муфт* (устанавливаются на заводе-изготовителе опционально)
* Кабельные входы должны использоваться в соответствии с действующими национальными стандартами
Вид сбоку
Вид сверху
Не входит в поставку
Обозначения:
Main disconnect switch - Основной рубильник
Overheating safety thermostat - Термостат защиты от перегрева
Fan motor overheating safety - Тепловая защита электродвигателя вентилятора от перегрузки
Fan control - Управление вентилятором
Regulator controlled resistance operation - Контроллер задействования ступеней регулирования мощности
Stage 1 resistance - Нагревательный элемент ступени 1 регулирования мощности
Входит в
поставку
