Airwell @irTwin TR 360 [14/31] Монта

7 - МОНТАЖ (продолжение)

7.4 - Водяные теплообменники

Водяные теплообменники имеют стальные коллекторы

с выведенными наружу агрегата соединительными пат-

рубками, один из которых расположен в верхней части,

а другой - в нижней части коллектора. Такая конструк-

ция позволяет использовать один и тот же теплообмен-

ник как при левосторонней, так и при правосторонней

схеме подключения.

Для обеспечения максимально эффективной тепло-

передачи направление протока воды через теплооб-

менник должно быть противоположным направлению

движения воздушного потока. Таким образом, подсо-

единение линии подачи воды к нижнему или верхнему

патрубку теплообменника определяется стороной под-

ключения (см. рис. 10А и 10В).

Гидравлические линии

Все гидравлические линии должны подсоединяться к

агрегату в соответствии с действующими промышлен-

ными стандартами.

Нельзя прикладывать чрезмерных усилий при под-

соединении трубопроводов к патрубкам коллекторов

теплообменников. Настоятельно рекомендуется уста-

навливать на входной и обратной линиях воды гибкие

виброизоляторы. Гидравлические линии должны иметь

в верхней части воздуховыпускное отверстие, а в ниж-

ней - сливное отверстие. Для возможности выполне-

ния технического обслуживания теплообменников не-

обходимо на входе и выходе воды установить ручные

запорные клапаны.

С целью обеспечения надлежащего функционирова-

ния теплообменников и естественного слива воды из

них и сборников конденсата, агрегат должен быть рас-

положен на строго горизонтальной поверхности без

уклонов.

Внимание!

Осторожно!

Нельзя прикладывать чрезмерные усилия при под-

ключении гидравлического трубопровода к выступа-

ющему наружу за панель патрубку теплообменника.

Используйте поддерживающий трубный ключ спе-

циально для того, чтобы не разрушить сварку меж-

ду коллектором теплообменника и соединительным

патрубком.

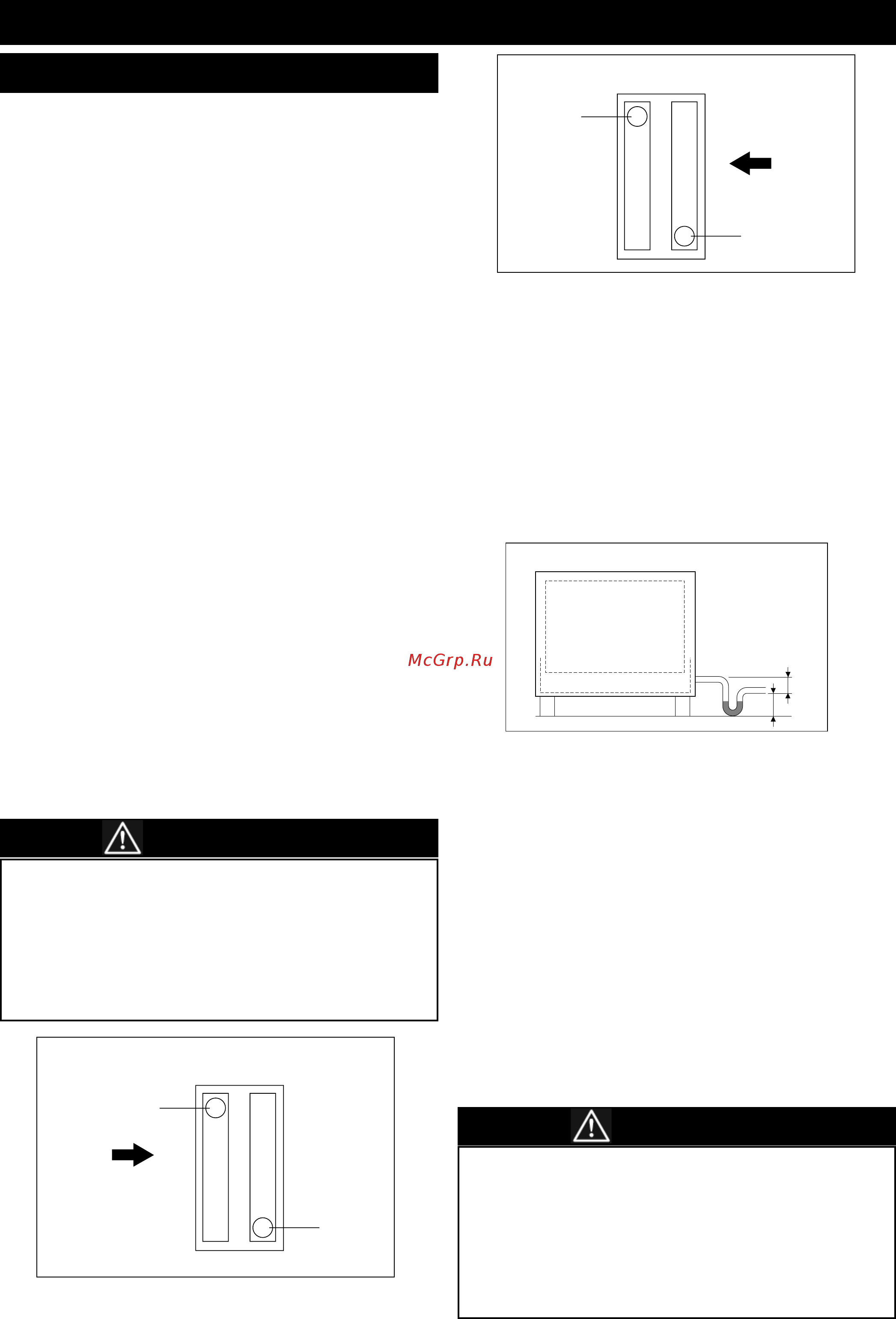

Рис. 10А: ПРАВОСТОРОННЯЯ схема подключения теп-

лообменника

Рис. 10В: ЛЕВОСТОРОННЯЯ схема под-

ключения теплообменника

Вход воды

Выход воды

Направление воздуш-

ного потока

Вход воды

Выход воды

Направление воздушного

потока

Перед выполнением работ по приготовлению раство-

ра незамерзающей жидкости следует внимательно

прочитать соответствующую инструкцию. Некоторые

антифризы в чистом виде имеют более высокую точ-

ку замерзания, чем в водных растворах.

Фирма-изготовитель не несет никакой ответственнос-

ти за размораживание теплообменников и вызван-

ные этим последствия.

Дренажная линия

Диаметр дренажной линии должен соответствовать

диаметру дренажного патрубка в поддоне для сбора

конденсата. Во избежание возврата воды в поддон

после дренажного патрубка следует организовывать

переливной сифон. Для гарантированной герметич-

ности гидравлического затвора высота петли сифона и

разность уровней расположения соединительного пат-

рубка и дренажной линии на выходе из сифона долж-

ны быть равными удвоенной величине статического

давления в секции, где установлен дренажный поддон

(см. рис. 11).

Подготовка водяных теплообменни-

ков к зимнему периоду

В холодное время года при отключении системы кон-

диционирования, при неисправности клапана забора

наружного воздуха или его системы управления может

произойти замораживание воды в теплообменниках и,

как следствие, его выход из строя. Во избежание этого

необходимо полностью слить воду из теплообменни-

ков, если не предполагается их эксплуатация, или же

заполнить теплообменники раствором незамерзающей

жидкости. Концентрацию антифриза следует регуляр-

но и тщательно проверять перед каждым зимним пери-

одом. Если кондиционер предполагается использовать

в зимний период, настоятельно рекомендуется, чтобы

секция воздухонагревателя была установлена перед

секцией воздухоохладителя.

2 P

Рис. 11
