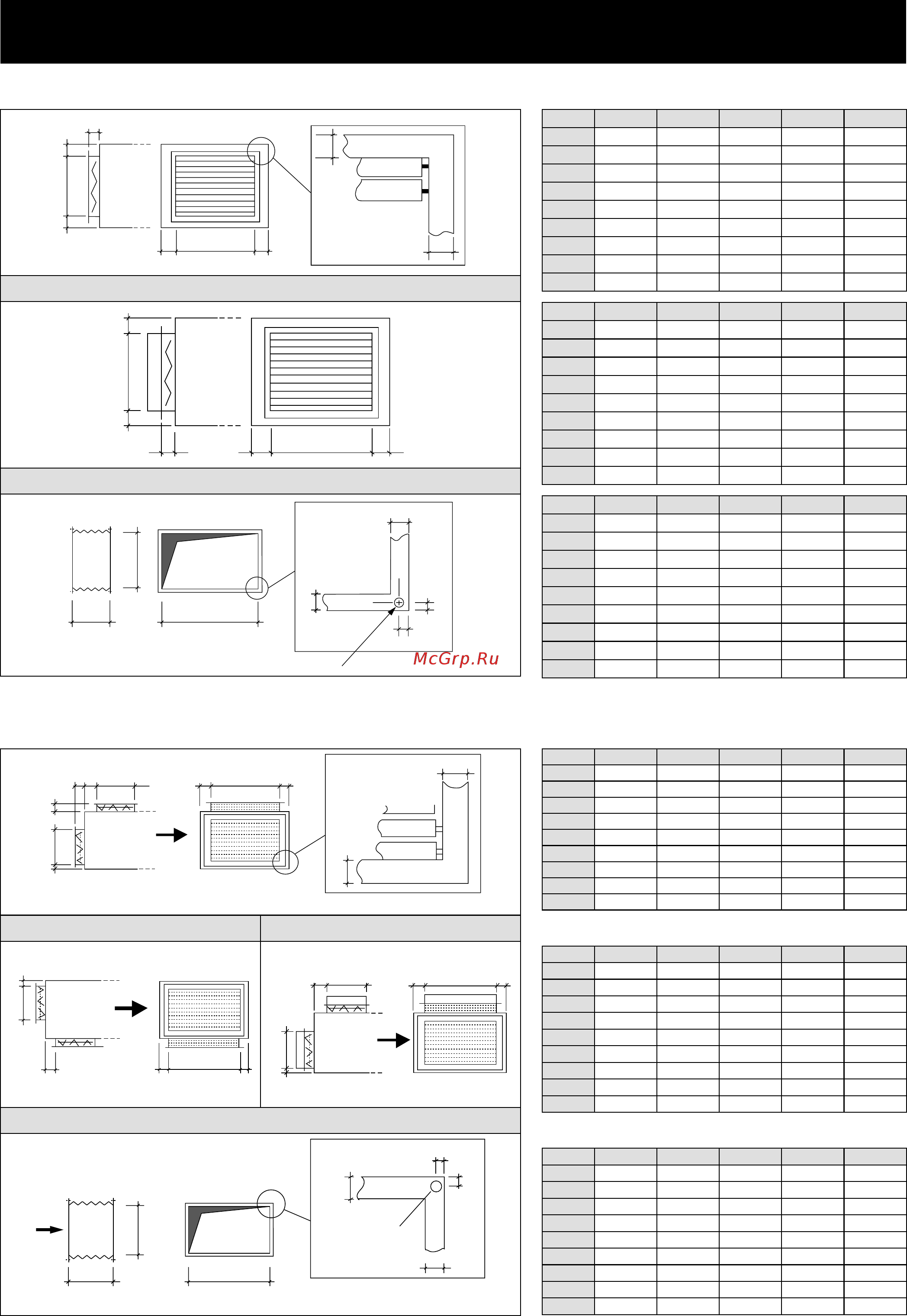

5 - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ВОЗДУХОВОДОВ
(продолжение)
G
B
A
F
E
==
G
J
I
==
C
D
Y
30
30
15
15
20 40 60 90 120
A 417 777 777 777 957
B 520 520 825 1130 1130
C 417 777 777 777 957
D 520 520 825 1130 1130
E 40 40 40 40 40
F 40 40 40 40 40
G 105 105 105 105 105
I 437 797 797 797 977
J 540 540 845 1150 1150
160 200 240 300 360
A 1287 1287 1287 1577 1877
B 1130 1435 1740 1740 1740
C 1287 1287 1287 1577 1877
D 1130 1435 1740 1740 1740
E 40 40 40 40 40
F 40 40 40 40 40
G 105 160 160 160 160
I 1307 1307 1307 1597 1897
J 1150 1455 1760 1760 1760
400 500 700 900 1000
A 1864 1864 1864 2484 2484
B 2034 2484 3108 3108 3808
C 1884 1884 1884 2504 2504
D 2054 2504 3194 3194 3894
E 40 40 40 40 40
F 40 40 40 40 40
G 160 160 160 160 160
I 1884 1884 1884 2504 2504
J 2054 2504 3194 3194 3894
20 40 60 90 120
A 234 334 334 334 434
B 520 520 825 1130 1130
C 75 75 75 75 75
D 75 75 75 75 75
E 73 73 73 73 73
F 254 354 354 354 454
G 540 540 845 1150 1150
I 234 334 334 334 434
J 520 520 825 1130 1130
160 200 240 300 360
A 534 532 532 532 732
B 1130 1435 1740 1740 1740
C 75 76 76 76 76
D 75 76 76 76 76
E 73 73 73 73 73
F 554 552 552 552 752
G 1150 1455 1760 1760 1760
I 534 532 532 532 732
J 1130 1435 1740 1740 1740
400 500 700 900 1000
A 916 916 916 916 916
B 2034 2484 3108 3108 3808
C 93 93 93 93 93
D 93 93 93 93 93
E 93 93 96 96 96
F 936 936 936 936 936
G 2054 2504 3194 3194 3894
I 936 936 936 936 936
J 2054 2504 3194 3194 3894
40
40
ADX
EB E
A
X
C
B
EE
D
C
A
ID EJ
E
I
C
G
F
15
15
30
30
Y
Примечание: A x B и C x D - внутренние размеры; I x J - наружные размеры; допуск ± 2 мм.
Наружный отсечной воздушный клапан
Жесткий фланец
Т. разм.
Т. разм.
Т. разм.
Т. разм.
Т. разм.
Т. разм.
Гибкий фланец
4 отв. Ǿ 10 ммY = 100 - 120 мм
Стандартная 2-х ходовая смесительная секция
X = 125 мм (для типоразмеров 20 - 200) или 160 мм (для типоразмеров 240 - 1000)
Жесткий фланец
Гибкий фланец
4 отв. Ǿ 10 мм
Y = 100 - 120 мм
Примечание: A x B и F x G - внутренние размеры; I x J - наружные размеры; допуск ± 2 мм.
