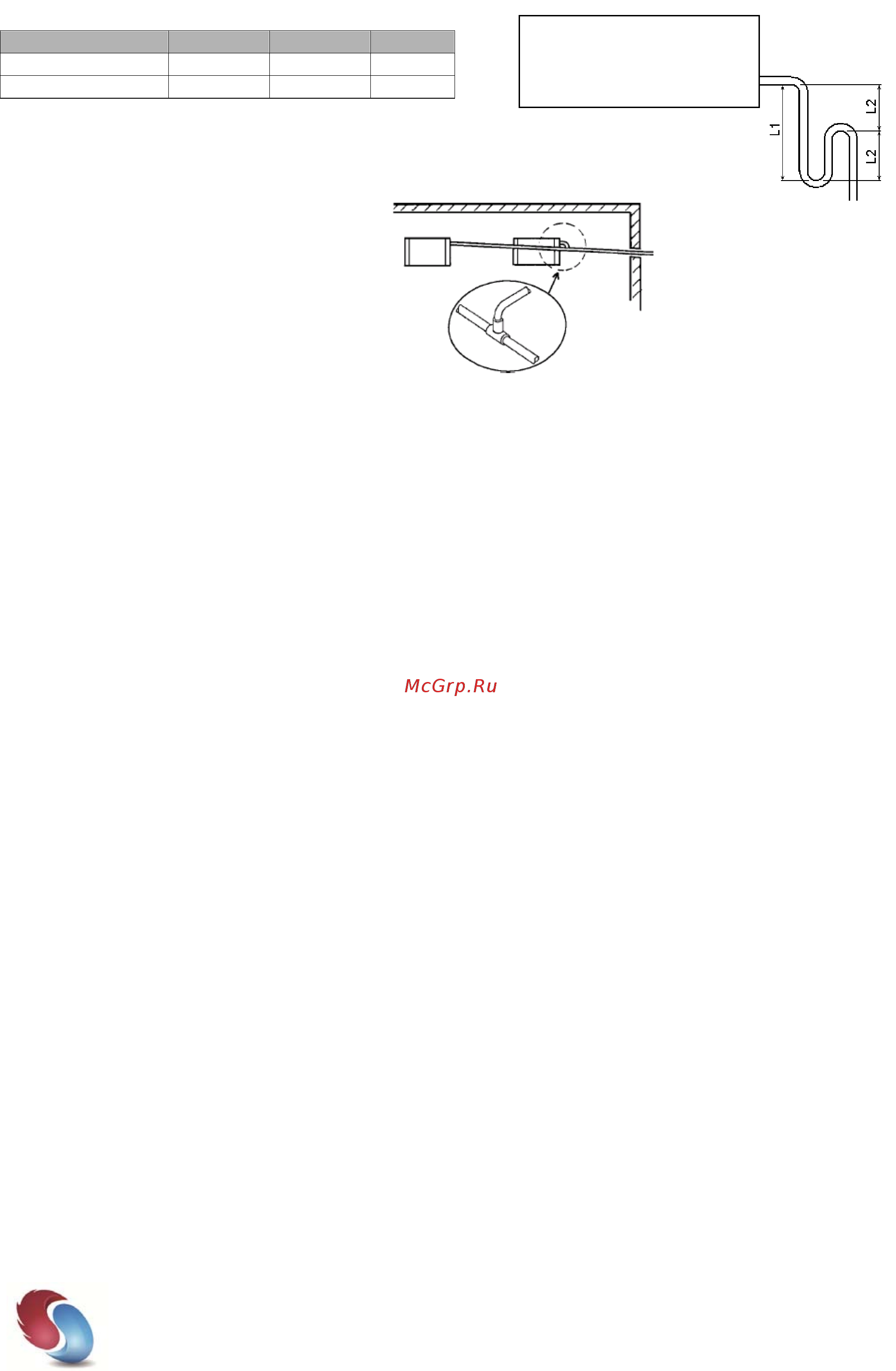

 Prévoir obligatoirement un siphon vertical tel que : L1 (mm) soit égal à 2 x la pression / dépression de

l’unité (mmCE)

 En cas d'unités multiples,

le dispositif d'évacuation à

réaliser est celui-ci :

 Dans l’impossibilité d’assurer cette déclivité pour vidanger les condensats, il sera nécessaire d’installer

une pompe auxiliaire de vidange avec un contrôleur de niveau. (On conseille les modèles avec flotteurs

pour l’arrêt du flux de l'eau en cas d’avarie de la pompe). Le débit de la pompe à prévoir sera fonction du

taux d’hygrométrie. Prévoir l’arrêt de la production d’eau glacée en cas de coupure de courant

 Avant le démarrage de l’unité vider quelques bouteilles d’eau dans le bac à condensats externe. Vérifier

l’écoulement régulier du contenu du bac et contrôler que la pompe évacue bien l’eau dans le cas de

montage avec pompe de relevage. Si l’écoulement est insuffisant, vérifier la pente de l’unité et de la

tuyauterie et chercher un éventuel étranglement.

5.3. Vannes de régulation

 Le montage des vannes de régulation motorisées peut être de notre fourniture. Dans ce cas, elles sont

montées en usine. Les moteurs des vannes sont en standard prévus pour être alimentés en 230 V, leur

consommation moyenne 5 VA. Les vannes sont du type 2 voies ou 3 voies avec by-pass.

 Les vannes doivent fermer l’entrée d’eau lorsqu’il n’y a pas d’alimentation électrique. Avant les

raccordements, contrôler la position de la vanne électro-thermique : normalement fermée côté batterie et

normalement ouverte côté by-pass.

 Lorsque la température ambiante ne satisfait pas le thermostat, une résistance électrique provoque le

réchauffement d’un élément chauffant thermostatique qui détermine la descente du piston; la vanne

s’ouvre progressivement pour faire circuler l’eau dans la batterie.

 Lorsque la température ambiante atteint le niveau requis par le thermostat ou lorsque l’alimentation

électrique est coupée, la vanne est fermée progressivement côté batterie et est ouverte côté by-pass.

 Calorifuger avec précaution les tuyaux, ensemble vanne, connexions de batterie (côté eau froide) pour

éviter que la condensation qui pourrait se former ne coule sur le faux plafond.

 Il est recommandé de prévoir un asservissement des vannes ne permettant pas leur ouverture si la

ventilation ne fonctionne pas

6. Raccordement aéraulique

 On recommande l’utilisation de gaines en acier galvanisé recouvertes d’isolants thermique pour éviter la

formation éventuelle de condensats et pour éviter les pertes. Raccorder les gaines avec des manchettes

souples absorbants les vibrations et réduisant la propagation du bruit. Veiller à recouvrir la totalité de la

surface des cornières de raccordement pour assurer une étanchéité maximum. Suivant les impératifs de

l’installation, prévoir éventuellement des pièges à son

 Les pertes de charges générées par les réseaux de gaines doivent être compatibles avec les

performances des mini-centrales de traitement d’air. Une étude des pertes de charge du réseau doit être

absolument établi par un professionnel

 Il convient par ailleurs de vérifier que les gaines soient lisses, qu’elles ne présentent pas de fuites ni

d’écrasements ou d’obstructions. Les coudes génèrent des pertes de charge importantes et ce d’autant

plus que leur rayon de courbure est petit

Mistral M20-M30 M40-M50 M60

L1 Recommandé 80 mm 100 mm 100 mm

L2 Recommandé 40 mm 50 mm 50 mm
