Aircalo Мistral 60 [7/40] Montage au sol

4.4. Montage au sol

 Manutentionner l’unité en utilisation les rails de supportage (voir section manutention)

 Ne pas effectuer de manutention de l’appareil en utilisant les tubulures et/ou les vannes de même que le

bac de condensats. Les bords étant tranchants, se munir de gants de sécurité pour cette opération

 Vérifier qu’aucun débris reste dans les tuyauteries et/ou les gaines, ceci risquerait de détériorer la mini-

centrale au démarrage

 Vérifier également que le sol servant de support est parfaitement plan

 Dans le cas d’appareils équipés d’une sortie condensats, il est indispensable que la hauteur du support

corresponde au moins à la hauteur nécessaire du siphon.

 Fixer l’unité au sol en utilisation les trous oblongs présents sur les rails

 Veiller à ce que l’appareil une fois posé présente une légère pente (2%) favorisant l’évacuation des

condensats. Une contre pente entraînerait une stagnation d’eau, voire le débordement du bac

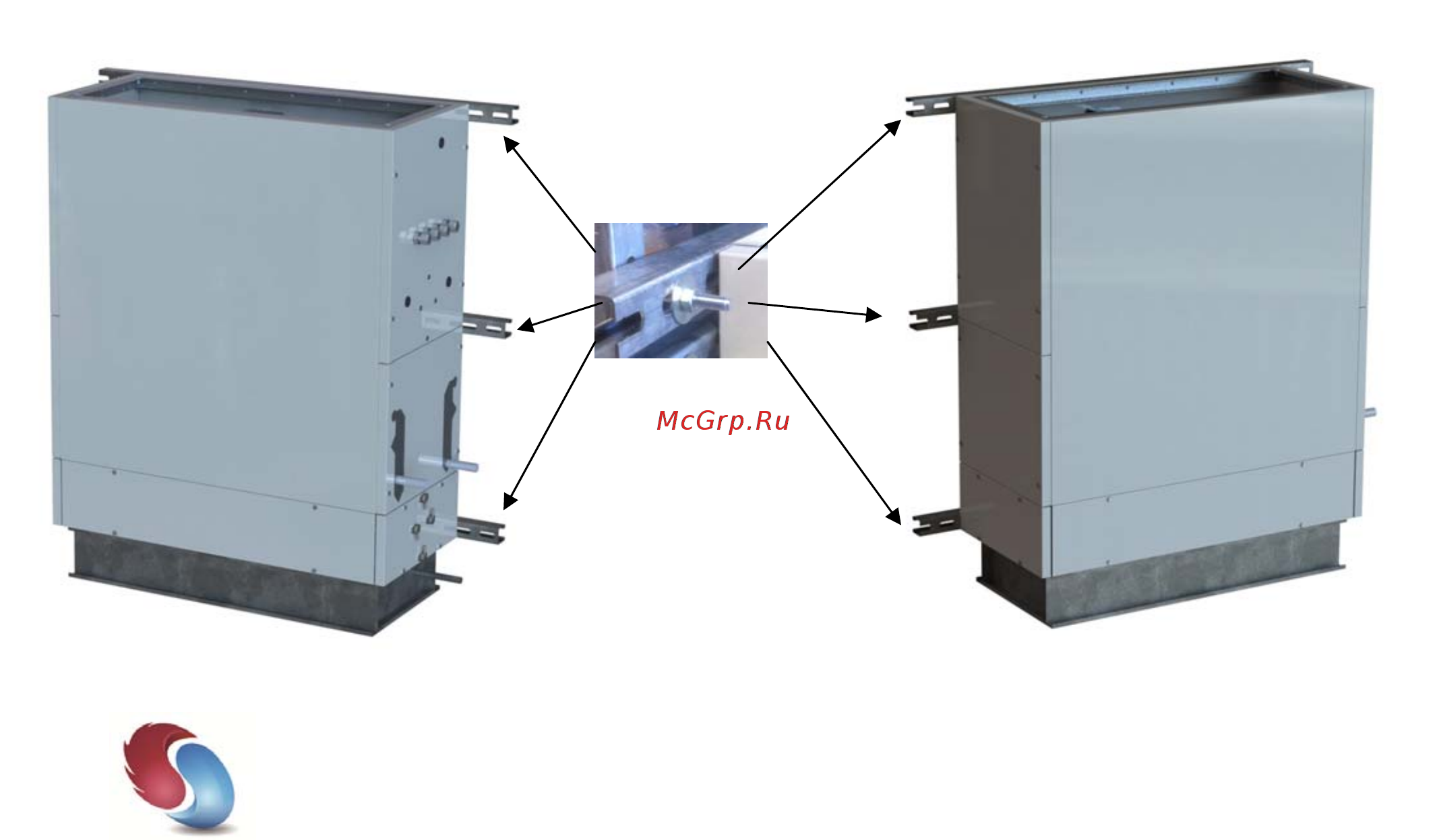

4.5. Montage vertical

Les mini-centrales MISTRAL, lorsqu’elles sont en configuration montage vertical, sont fournies avec 2 ou 3 rails

de fixation (suivant la taille du caisson). Ces rails doivent être utilisés pour réalisation du supportage et de la

fixation des unités au mur.

Toutes les dispositions de la notice de mise en service de l’unité Mistral jointe restent applicables.

Vérifier que la résistance et la rigidité mécanique du support ou du mur est suffisante pour le poids de l’unité ou

caisson à supporter.

Les fixations utilisées (non fournies) pour l’ancrage des rails au mur doivent être sélectionnées de manière à

pouvoir reprendre l’intégralité du poids de (ou des) appareil(s).

Le poids de chaque unité ou caisson doit être repris par :

Caisson long (1050mm)

 3 rails livrés montés sur l’unité

 1 fixation en extrémité de chaque rail soit 6 fixations au total

 fixation par tiges filetées (ou équivalent) M8 mini

Caisson court (525mm)

 2 rails livrés montés sur l’unité

 1 fixation en extrémité de chaque rail soit 4 fixations au total

 fixation par tiges filetées (ou équivalent) M8 mini
