6
4.2. Manutention
Suivant la configuration de l’unité à la livraison, la manutention s’effectue soit par les rails de supportage,
soit par les brides de suspension, soit par la palette de livraison
Configuration palette
Utiliser des fourches suffisamment longues passant sous toute la profondeur de la palette
Le centre de gravité et la répartition de la charge doivent être pris en compte

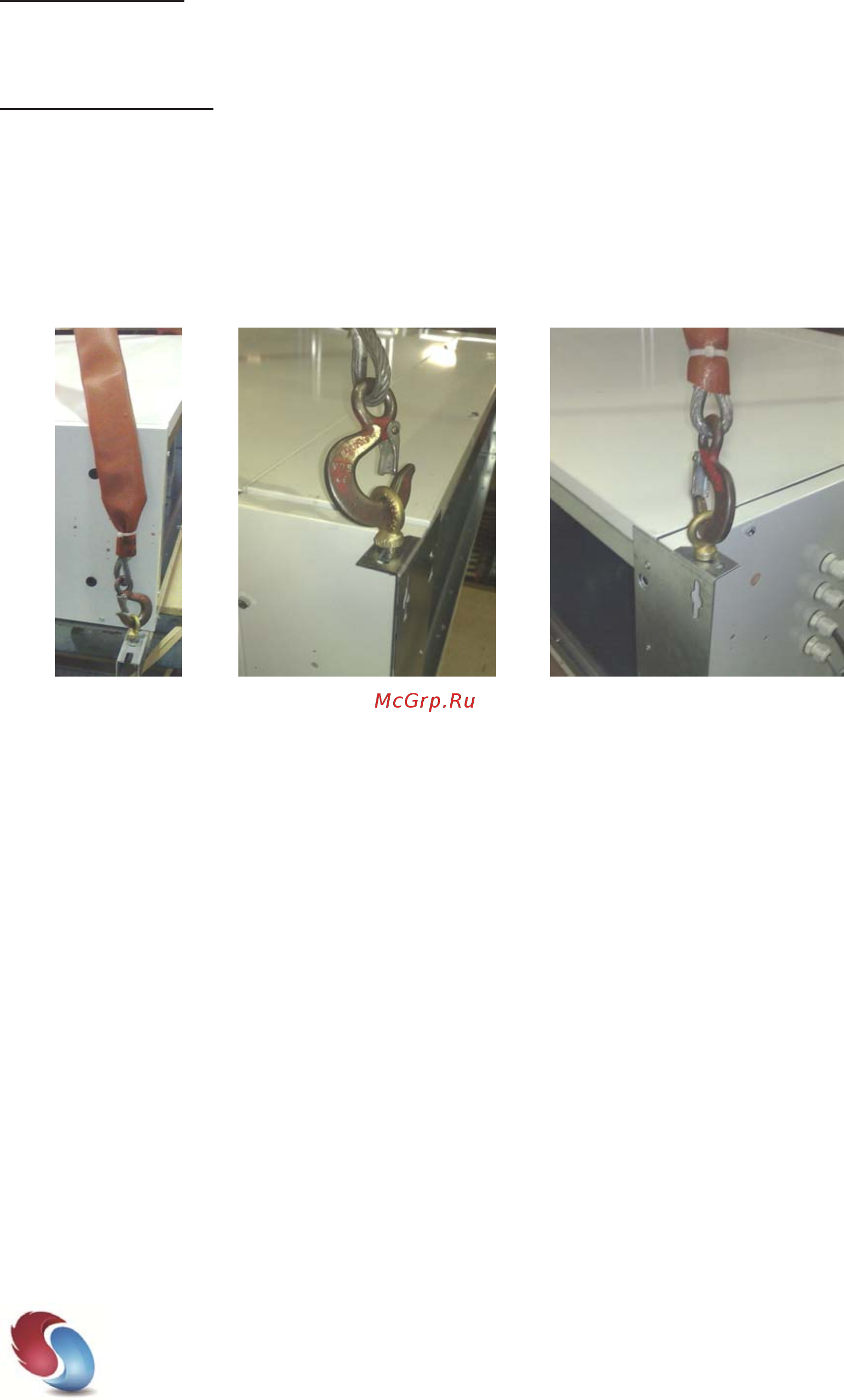

Configuration rail / bride
N’utiliser que des systèmes de levage adaptés et autorisés
Attacher les systèmes de levage aux extrémités des différents rails ou au niveau des brides
Veiller lors du levage au centre de gravité pour éviter tout glissement ou basculement de la charge
L’angle formé par le câble de levage et la charge ne doit pas être inférieur à 45°
Déplacer l’unité avec précaution et en évitant les mouvements brusques
L’appareil ne doit pas être posé brutalement ou subir des chocs
Aucune charge supplémentaire ne doit être levée avec l’unité
4.3. Montage plafonnier
Utiliser un chariot élévateur pour faciliter la pose de l’unité au plafond
Ne pas effectuer de manutention de l’appareil en utilisant les tubulures et/ou les vannes de même que le
bac de condensats. Les bords étant tranchants, se munir de gants de sécurité pour cette opération
Vérifier qu’aucun débris reste dans les tuyauteries et/ou les gaines, ceci risquerait de détériorer la mini-
centrale au démarrage
Vérifier également que la paroi servant de support (plafond, mur, sol …) est parfaitement plane
Soulever l’unité avec soin en la prenant par les cornières de suspension
Fixer les tirants (non fournis) de dia. 8 mm maximum au plafond suivant les écartements des oreilles de
fixation. (Les oreilles sont réalisées avec des trous oblongs pour permettre un ajustement final.) Pour
cela il est recommandé d’utiliser un gabarit. Les tirants et leur système d’ancrage doivent être adapté à
la nature du support et l’ensemble doit pouvoir supporter le poids de l’unité en eau. Introduire les tirants
dans les trous oblongs de fixation, ajouter des silentbloc anti-vibration / rondelles / écrous et contre
écrous (accessoires non fournis) sans serrer
Mettre l’unité à l’horizontal avec un niveau à bulle d’air en réglant les écrous et les contre-écrous des
tirants filetés. Puis créer une légère pente minimum 2% vers la sortie du bac de condensats pour
favoriser l’écoulement (Mistral M20 et M30 pente de 5 mm , Mistral M40 et M50 pente de 7 mm , Mistral
M60 pente de 10 mm)
Veiller à ce que l’appareil une fois posé présente une légère pente (2%) favorisant l’évacuation des
condensats. Une contre pente entraînerait une stagnation d’eau, voire le débordement du bac
