5

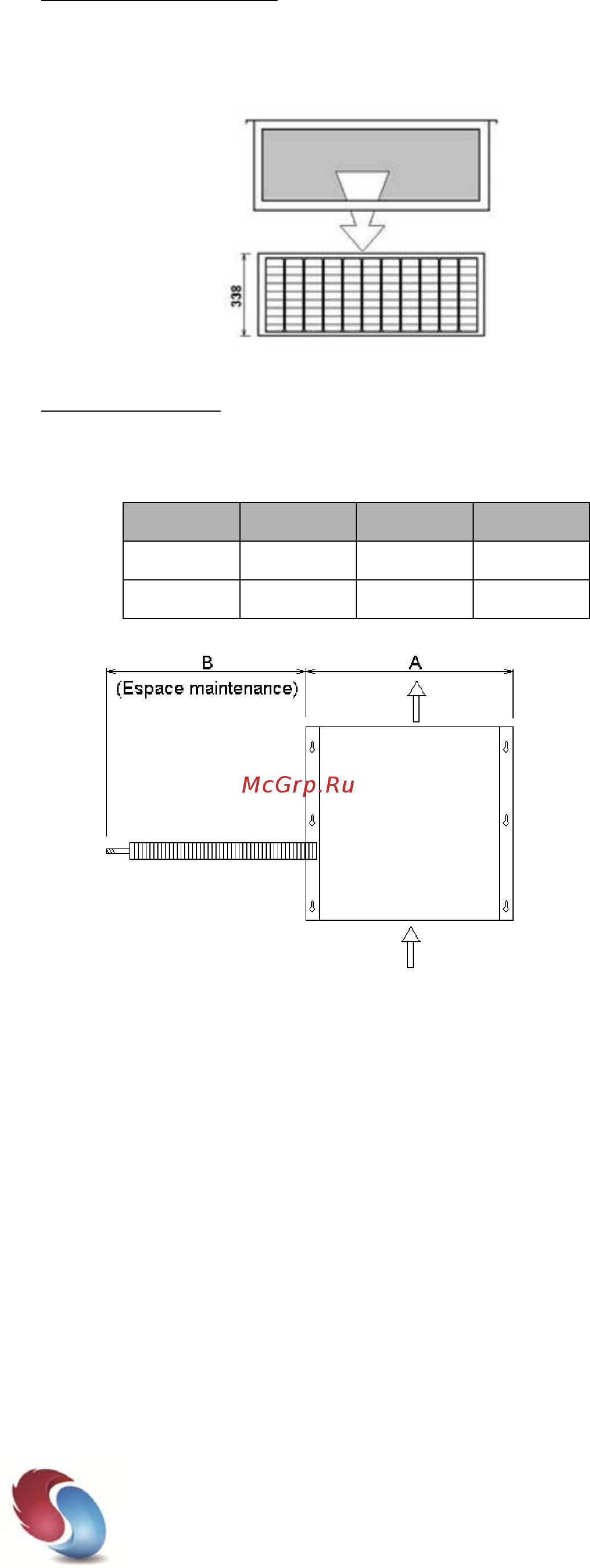

Espace maintenance
Vérifier qu'à l'emplacement choisi, les dégagements (latéral ou par-dessous) autour de l’unité offrent
suffisamment d'espace maintenance. Au besoin, faire un essai d’extraction des batteries, des moto-
ventilateurs et des filtres
Dégagement par-dessous
Les filtres peuvent .être extraits latéralement (des 2 côtés) ou par le dessous de l'appareil en fourniture
standard. Dans ce cas, il faut prévoir un dégagement de 338 mm.
Dégagement latéral
Espace disponible pour pouvoir dégager latéralement les filtres, les batteries ou le(s) ventilateur(s)
MISTRAL M20-M30 M40-M50 M60
A 926 1376 1826
B 975 1425 1885
L’ensemble des organes de servitudes hydrauliques sont placés sur une même face (suivant la
servitude indiquée à la commande
Prévoir un accès des 2 côtés pour le modèle Mistral M60 au niveau de la section ventilateur pour
pouvoir accéder à chaque ensemble ventilateur
