Aircalo Мistral 60 [35/40] Réglage de la vitesse par signal 0 10 v

Page 15/15

Réglage de la vitesse par signal 0-10 V

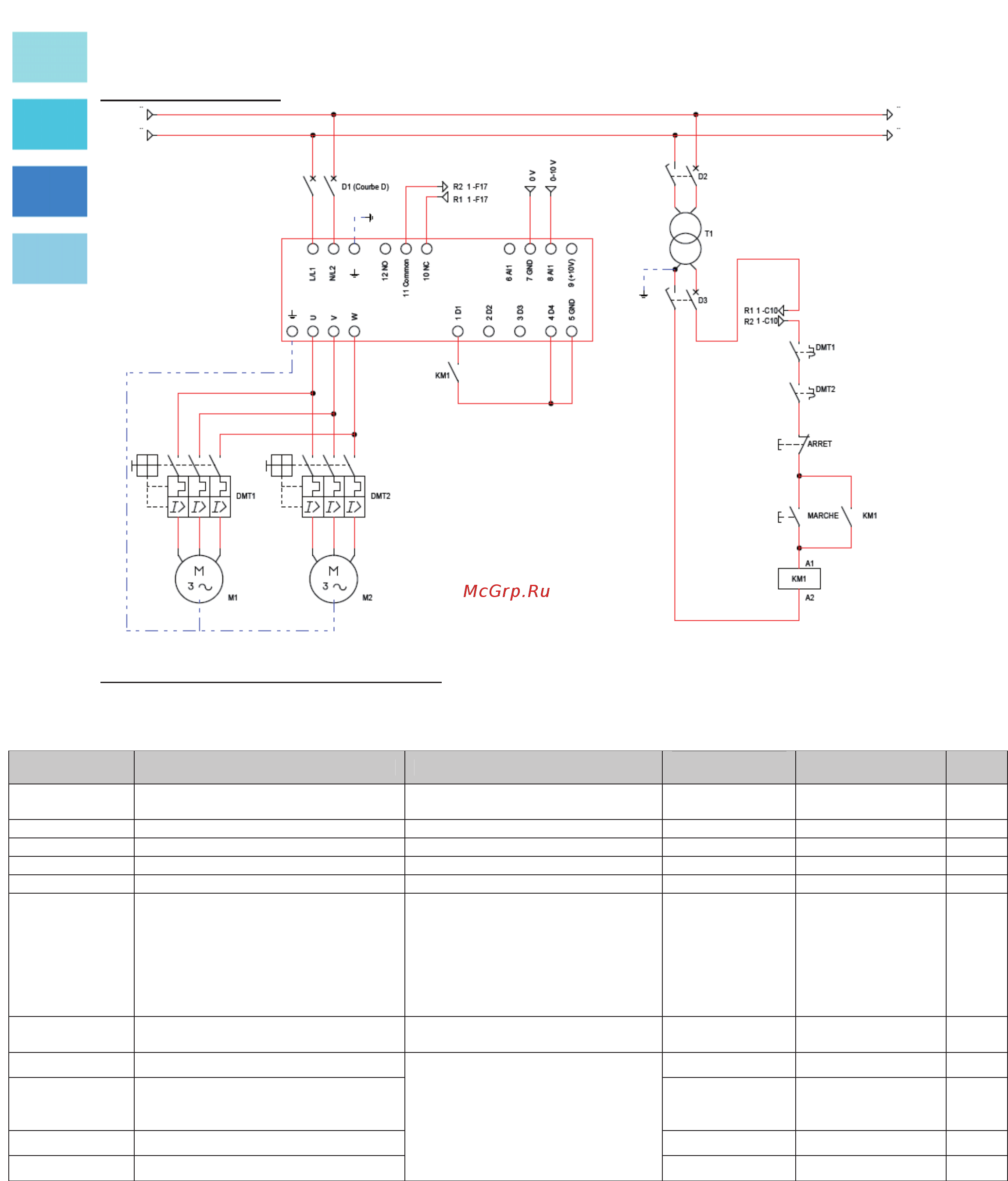

Schéma électrique:

Paramétrage pour commande 0-10V

PARAMETRE FONCTION REGLAGE POSSIBLE

REGLAGE

USINE

REGLAGE A FAIRE UNITE

P000 ACCES AUX PARAMETRES

0 A 4, 6 A 999 LECTURE

5=MODIFICATION

0 5 -

P133 FREQUENCE MINIMUM 0.00 A P134 3.0 20 HZ

P134 FREQUENCE MAXIMUM P133 A 300 66.0 FICHE SELECTION HZ

P156 COURANT DE SURCHARGE MOTEUR 0.3 X Inom A 1.3 x Inom 1.2 x P295 In A

P169 COURANT MAXIMUM DE SORTIE 0.2 X Inom A 2.0 x Inom 1.5 x P295 1,5 x In A

P221

SELECTION DE LA REFERENCE

LOCAL

0 = TOUCHES HMI

1 = AI1

2 = EP

3= HMI POTENTIOMETRE

4 A 5 = RESERVE

6 = MULTIVITESSE

7 = FREQUENCE D ENTREEE

0 1 -

P229

SELECTION DE LA COMMANDE

LOCAL

0 = CLAVIER 1 = BORNIER

0 1 -

P263 ENTREE DIGITALE D1 1 -

P264 ENTREE DIGITALE D2 5 -

P265 ENTREE DIGITALE D3 6 -

P266 ENTREE DIGITALE D4

0 = PAS DE FONCTION

1 = PAS DE FONCTION OU

FONCTION GENERALE ACTIVE

2 = FONCTION GENERALE ACTIVE

3 = JOG
