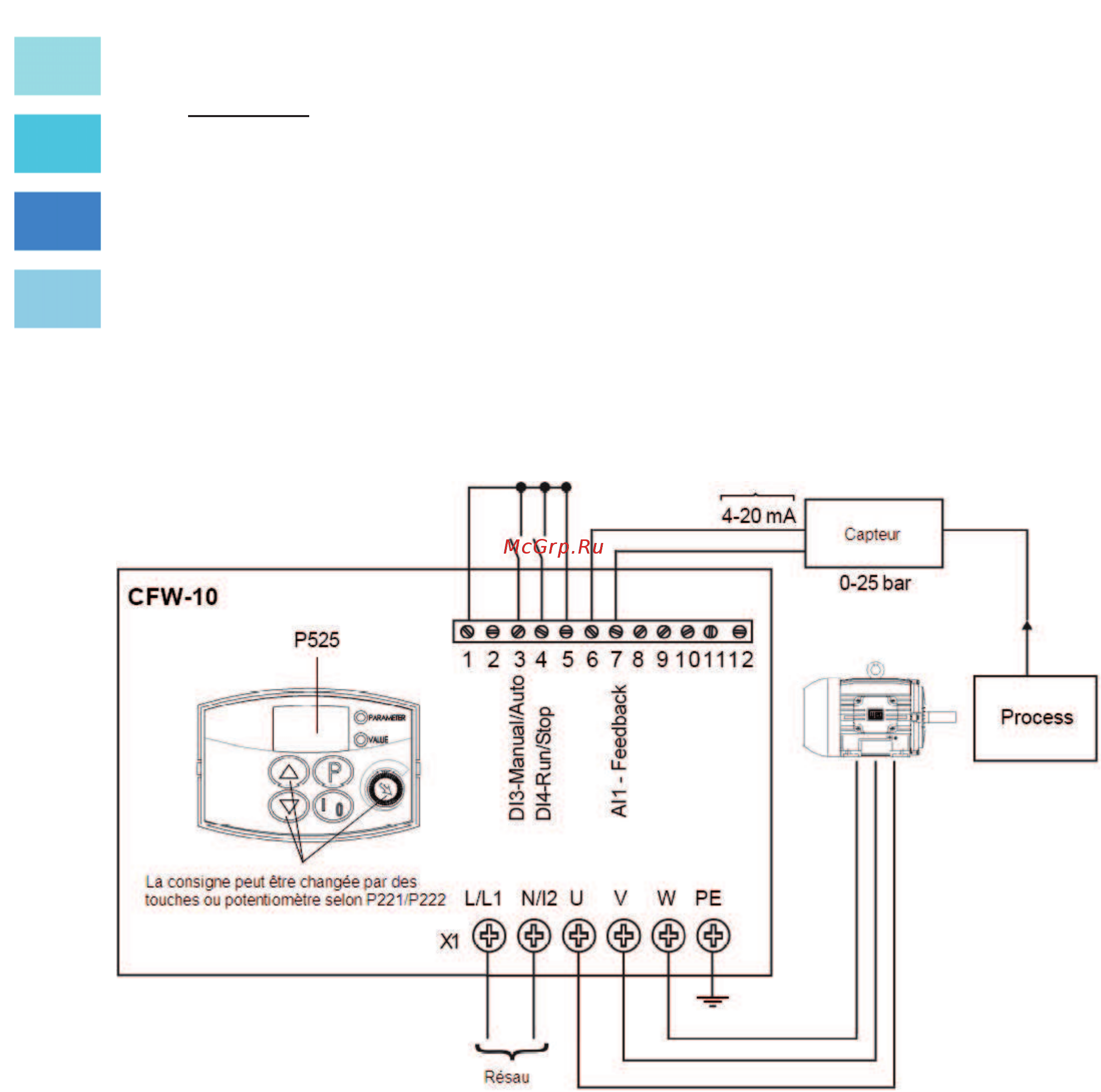

4) Exemple d'application avec régulateur PID

Démarrage

1) Opération Manuelle (Entrée numérique (DI) fermée) :

Indication d’affichage (P040) : vérifiez l'indication basée sur la mesure externe et sur

le signal de retour d'information (capteur) à AI1.

Variez la référence de fréquence (F *) jusqu'à ce que la valeur désirable de la

consigne du processus soit atteinte.

Seulement alors passer en mode automatique (l'inverseur paramétrera

automatiquement P525 = P040), si P536 égale au zéro.

2) Opération Automatique :

Ouvrez l’entrée numérique (DI) et faites la programmation dynamique du régulateur

PID, c'est-à-dire, mettez le gain proportionnel (P520), le gain intégral (P521) et le gain

différentiel (P522).

Paramétrage du variateur :

P203 = 1 P238 = 100

P221 = 0 ou 3 P240 = 0

P222 = 0 ou 3 P265 = 27

P229 = 1 P525 = 0

P234 = 100 P526 = 0.1

P235 = 1 P527 = 0

P236 = 000 P528 = 25
