Aircalo Мistral 60 [8/40] Montage extérieur

4.6. Montage extérieur

 Choisissez le lieu d’implantation de façon à ce que la prise d’air neuf ne soit pas orientée vers le sens

principal du vent. Dans les régions à fortes chutes de neige, le lieu d’implantation doit être choisi de

façon à ce que la neige ne nuise pas au bon fonctionnement de l’appareil. La hauteur du support doit

être adaptée en fonction de ces données.

 Si l’appareil est monté sur une toiture, vous devez préalablement vous assurer de la charge admissible

de la toiture et de la charpente.

 L’exécution du sol doit permettre une évacuation correcte de l’eau de pluie.

 L’utilisation de l’unité en configuration extérieure nécessite le montage d’une toiture afin de protéger

l’appareil des intempéries

 L’ensemble des panneaux constituant la toiture sont livrés non montés sous la forme de kits d’éléments

à assembler sur le caisson de l’unité principale et sur les caissons additionnels

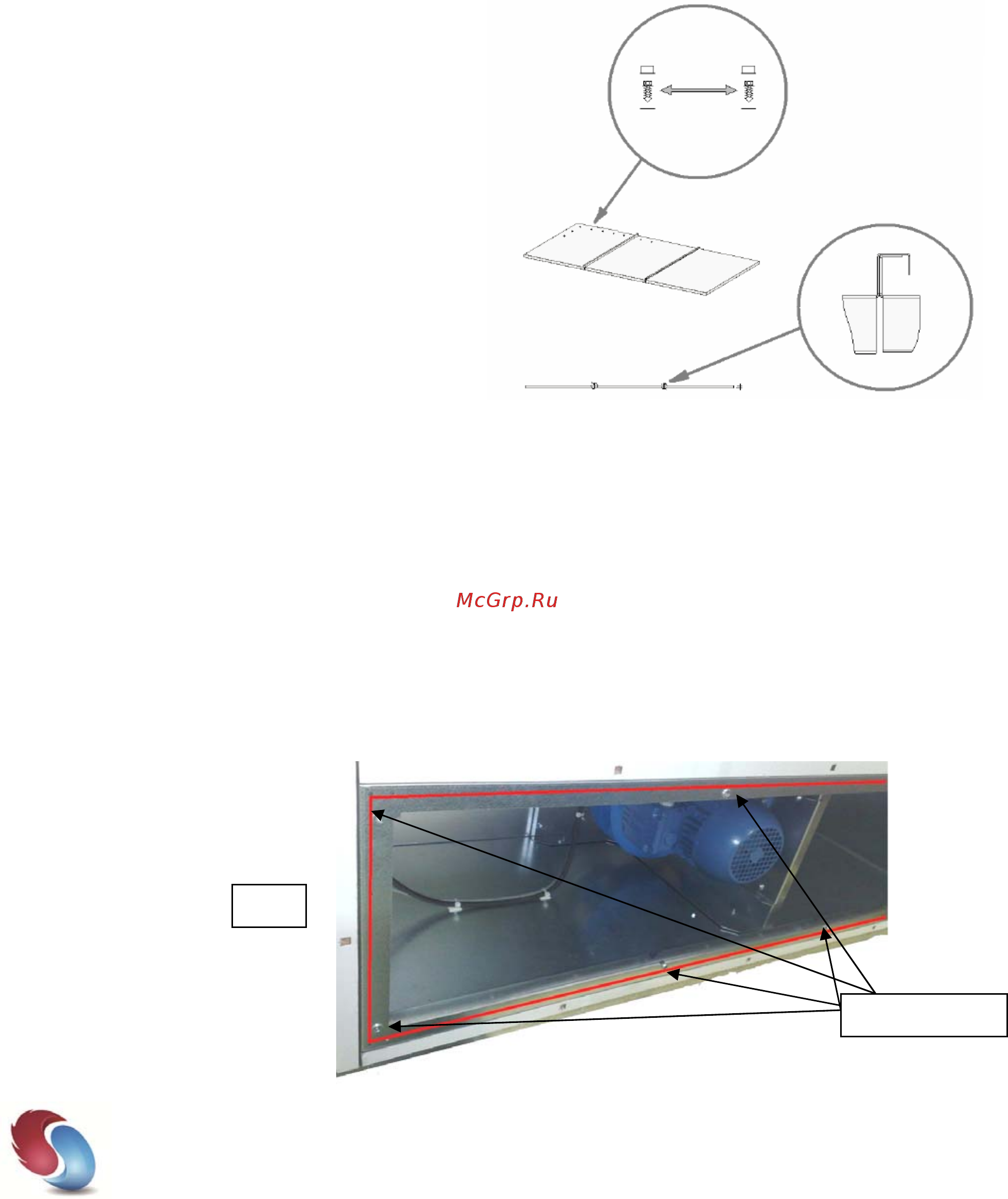

4.7. Montage toiture

 Retirer le film de protection des tôles

 Installer les différentes tôles de la toiture sur

l’unité. Vérifier que la toiture déborde

suffisamment de l’enveloppe de l’unité et des

accessoires

 L’assemblage des tôles s’effectue à l’aide de

vis auto-taraudeuses fournies, avec un

écartement maxi de 15cm entre chaque vis.

Placer une rondelle d’étanchéité sous chaque

vis.

 Etancher au niveau des recouvrements et à la

liaison entre les panneaux Une étanchéité

insuffisante peut entraîner l’infiltration d’eau

dans l’unité et des dommages consécutifs.

Assurer l’étanchéité de tous les éléments,

notamment au niveau des entrées de câbles ou

des raccordements batterie

4.8. Assemblage des unités et accessoires

Les unités et accessoires sont destinés à être assemblés par l’intérieur au niveau des cadres de jonction. Pour

cela, il est nécessaire de démonter certains panneaux pour accéder aux points de fixation.

Ne pas enlever tous les panneaux en même temps pour conserver la rigidité de l’unité.

 Appliquer le joint adhésif d’étanchéité sur le cadre de l’unité principale ou sur le cadre de l’accessoire

 Rapprocher les caissons au maximum les uns des autres avant de procéder à l’assemblage (Ne pas

utiliser les raccords des échangeurs ou les écoulements de condensats pour pousser ou tirer les unités)

 Assembler les caissons entre eux à l’aide de la visserie fournie au niveau des différents points

d’accostage

 Remonter les panneaux

Joint

Points fixation
