Page 9/15
b) Raccordement Commande

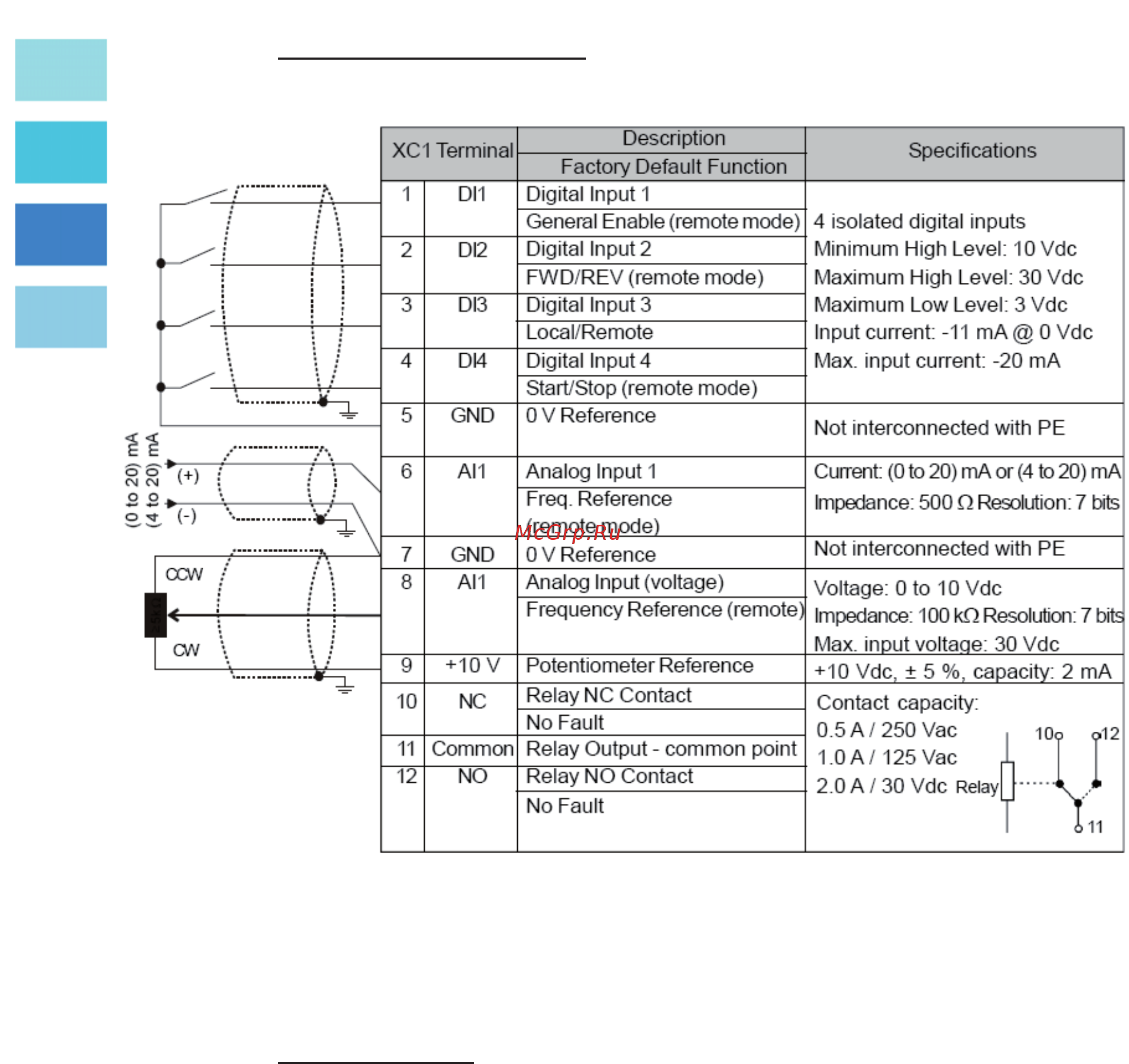

Figure 3 - CFW-10 Signaux du connecteur XC1 (actifs sur front montant)
c) Fusibles d’entrée
Utiliser des fusibles rapides en entrée pour la protection du redresseur du variateur
et de son câblage. Se reporter au tableau pour sélectionner la valeur appropriée du
fusible (I
2
t devra être égal ou inférieur à la valeur indiquée dans le tableau, tenir
compte de la valeur d’extinction du courant à froid (et non en fusion)).
Il est possible d’utiliser des fusibles lents en entrée. Ces fusibles seront
dimensionnés à 1,2 x l’intensité d’entrée nominale du variateur. Dans ce cas,
l’installation doit être protégée contre les courts-circuits mais pas le redresseur
d’entrée du variateur. Ceci peut entraîner des détériorations importantes du
variateur en cas de défaut interne du composant.
