JBL Stage 800BA [12/40] Alimentazione

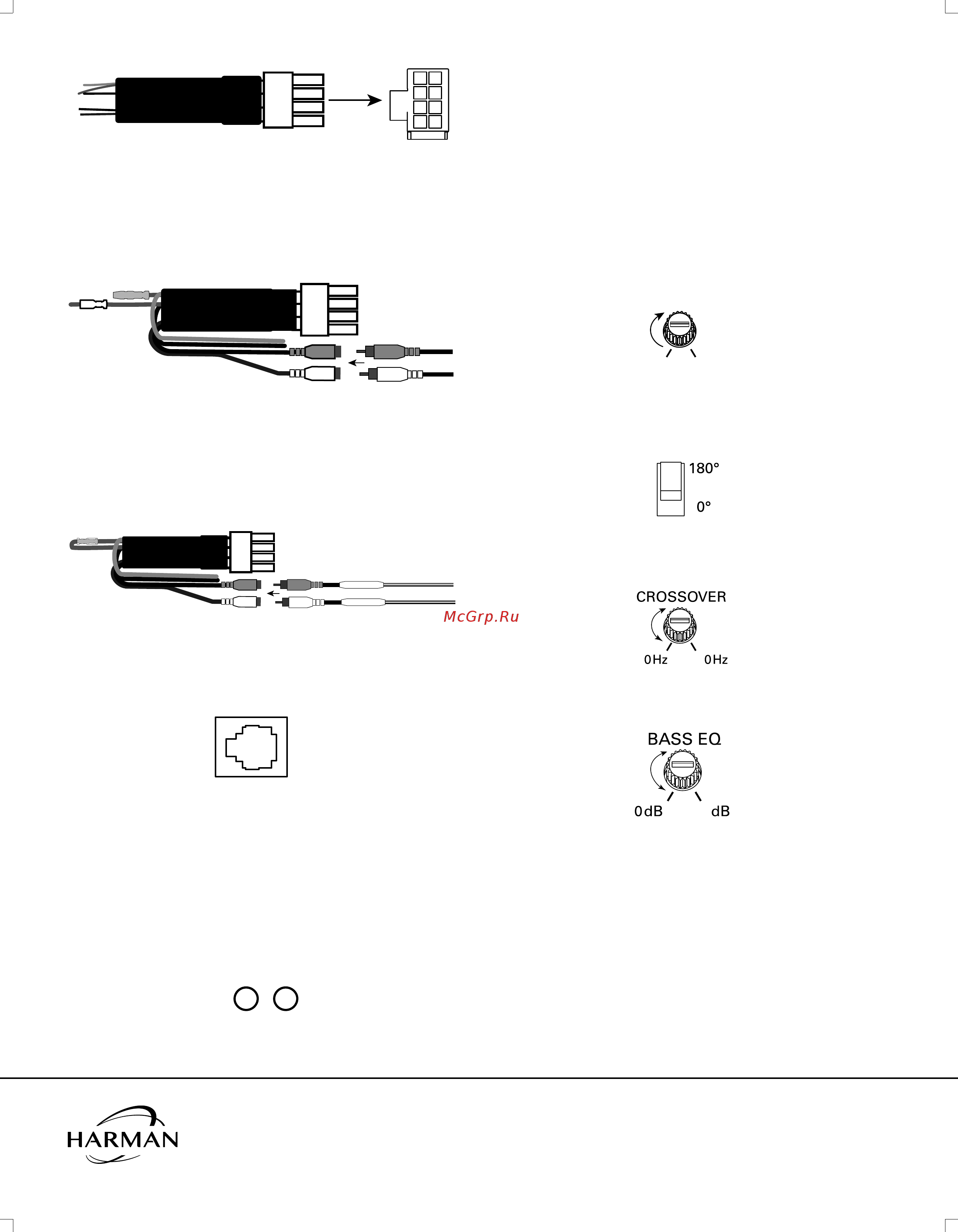

![JBL Stage 800BA [12/40] Alimentazione](/views2/1412337/page12/bgc.png)
PORTARE IL SEGNALE A STAGE 800BA
Se la sorgente è dotata di uscita subwoofer singola o doppia, utilizzare
l'accessorio per il cablaggio con ingressi a livello-linea. Per le uscite subwoofer
singole, utilizzare un cavo adattatore RCA a Y per il collegamento agli ingressi
di linea di Stage 800BA. Se la sorgente è dotata di uscite subwoofer stereo,
effettuare il collegamento agli ingressi livello-linea dell'accessorio per il
cablaggio di Stage 800BA utilizzando cavi intestati RCA stereo.
INGRESSI DI SEGNALE LIVELLO-SPEAKER
Se la sorgente dispone solo di uscite a livello-speaker, utilizzare gli adattatori
per ingresso livello-speaker inclusi. Collegare i cavi grigio e grigio/nero ai cavi
del diffusore anteriore sinistro del veicolo e quelli verde e verde/nero ai cavi
del diffusore anteriore destro del veicolo (si consiglia l'uso di un saldatore).
Quindi collegare ogni adattatore agli ingressi RCA del connettore cablato
dello Stage 800BA.
COMANDO REMOTO LIVELLO DEI BASSI
Se si sta utilizzando un controllo remoto del livello dei bassi RBC compatibile
(
venduto separatamente sul sito .https://www.jbl.com）,collegare il suo
connettore direttamente nell'ingresso REMOTE sul pannello posteriore.
LED DI ALIMENTAZIONE E PROTEZIONE
Il pannello posteriore include due spie LED. Quando la spia POWER è
illuminata, Stage 800BA è acceso. Quando la spia PROTECT è illuminata,
Stage 800BA è entrato in modalità di protezione a causa di una condizione di
surriscaldamento, sovratensione o sottotensione.
1. IMPOSTARE IL GUADAGNO, IL CROSSOVER, LA FASE, ED
IL BASS BOOST
La regolazione del guadagno permette di abbinare la sensibilità in ingresso di
Stage 800BA con l'uscita della sorgente, e abbinare il volume rispetto al resto
degli altoparlanti nel veicolo.
1. Cominciare con il controllo del guadagno impostato al minimo, e con il
controllo del crossover ed il controllo dei bassi ruotati a metà.
2.
Scegliere una traccia musicale con un elevato contenuto di bassi e impostare
il controllo del volume dell'autoradio a tre-quarti del livello massimo.
3. Regolare il controllo del guadagno in senso orario, ascoltando
attentamente la riproduzione dei bassi. Se il suono è distorto, ruotare il
controllo del guadagno in senso antiorario per ridurre il guadagno.
4. Spostare il controllo della fase in avanti e indietro fra 0 e 180 gradi per
determinare quale impostazione fornisce una migliore riproduzione delle
basse frequenze.
5.
Regolare il controllo del crossover (fra 60Hz e 200Hz) fino a quando
Stage 800BA riproduce solo le basse frequenze - dal woofer non si
dovrebbero sentire riprodotti elementi come le voci.
6.
Regolare il controllo dell'equalizzatore dei bassi (Bass EQ) in senso orario o
antiorario tra 0 e 9 dB per migliorare l'uscita dei bassi in base al proprio gusto.
SPECIFICHE
Tenuta in Potenza : 100Wrms; 200W picco
Risposta in Frequenza : 30Hz -200Hz
Fusibile : 10A
Assorbimento Corrente Max : 9,5A
Assorbimento Corrente a Riposo : <0,5A
Interfaccia universale 50mV – 16V
Frequenze di Crossover : 60Hz – 200Hz
Pendenza Crossover : 12dB/ottava
Bass Boost : fino a +9dB @ 60Hz
Dimensioni (L x A x P1 x P2) : 9-7-8" x 11-1/4" x 10-3/8" x 8"
(250mm x 285mm x 263mm x 203mm)
© 2018 Harman International Industries, Incorporated. Tutti i diritti riservati.
JBL è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato
negli Stati Uniti e/o negli altri Paesi. Le funzionalità, le specifiche e l'aspetto sono passibili
di modifiche senza preavviso.
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
CONTROLLO REMOT
O
DEL LIVELLO
620
9
PROTEZIONE
ALIMENTAZIONE
INGRESSO
GUADAGNO
MIN MAX
FASE
