MUITO OBRIGADOpor adquirir um subwoofer ativo JBL Stage 800BA. Para
garantir o melhor desempenho, recomendamos que a caixa de som seja instalada
por um profissional qualificado. Estas instruções apresentam orientações gerais,
mas não descrevem métodos de instalação específicos para o seu veículo. Se não
possuir as ferramentas ou experiência prática, não tente instalar a caixa de som
sozinho. Peça ajuda ao seu revendedor autorizado de som automotivo JBL e
pergunte sobre serviços de instalação profissional.
INSTALAÇÃO
IMPORTANTE: Antes de começar a instalar, desconecte o cabo negativo (–) da
bateria do veículo.
• Use sempre proteção para os olhos ao utilizar ferramentas.
• Ao realizar conexões elétricas, verifique se estão seguras e devidamente
instaladas.
• Se precisar trocar um fusível, use sempre fusíveis do mesmo tipo e com a
mesma corrente que o fusível original.
SELEÇÃO DO LOCAL DE INSTALAÇÃO
Escolha um local que não obstrua a entrada e saída de bagagens, não impeça
dificulte o reclinamento da movimentação dos assentos, não bloqueie a abertura
da tampa na mala e não interfira na segurança do veículo.
FIAÇÃO DA STAGE 800BA
Todas os botões de ajuste e conexões de sinal e alimentação ficam no painel
traseiro da Stage 800BA.
O pacote inclui um chicote que possui todos os fios necessários para energia,
terra, sinal e plugues para o conector "INPUT" (Entrada) no painel traseiro do
Stage 800BA. Também inclui um par de adaptadores RCA para uso com
entradas do nível de alto-falante.
ALIMENTAÇÃO
Conecte a extremidade do fio de alimentação (vermelho, AWG 16) ao terminal
positivo (+) da bateria do veículo. Obs: Se precisar instalar um cabo de extensão,
recomendamos que ele seja soldado ao circuito de alimentação. Instale também,
obrigatoriamente, um porta-fusível de 10 A em série e a no máximo 45 cm da
bateria.
ATERRAMENTO
Conecte o fio de aterramento preto (AWG 16) a um ponto de metal sólido no
chassi do veículo usando um terminal em anel. Lixe a tinta da superfície metálica
no local do chassi e fixe o fio usando uma arruela em estrela.
ENTRADA DO CONTROLE REMOTO
Se estiver usando entradas do nível de linha para fornecer sinal ao Stage 800BA (ver
abaixo), desacople o conector tipo bala no fio azul/branco e conecte o fio mais
comprimido marcado com "REMOTE IN" (Entrada remota) ao fio de saída remota
em sua unidade fonte.
Se estiver usando entradas do nível de alto-falante para fornecer sinal ao Stage
800BA (ver abaixo), deve deixar o conector tipo bala acoplado para que o fio
azul/branco faça o ciclo.
Depois de ligar todos os conectores de alimentação e sinal ao chicote da Stage
800BA, conecte o chicote na entrada “INPUT”.

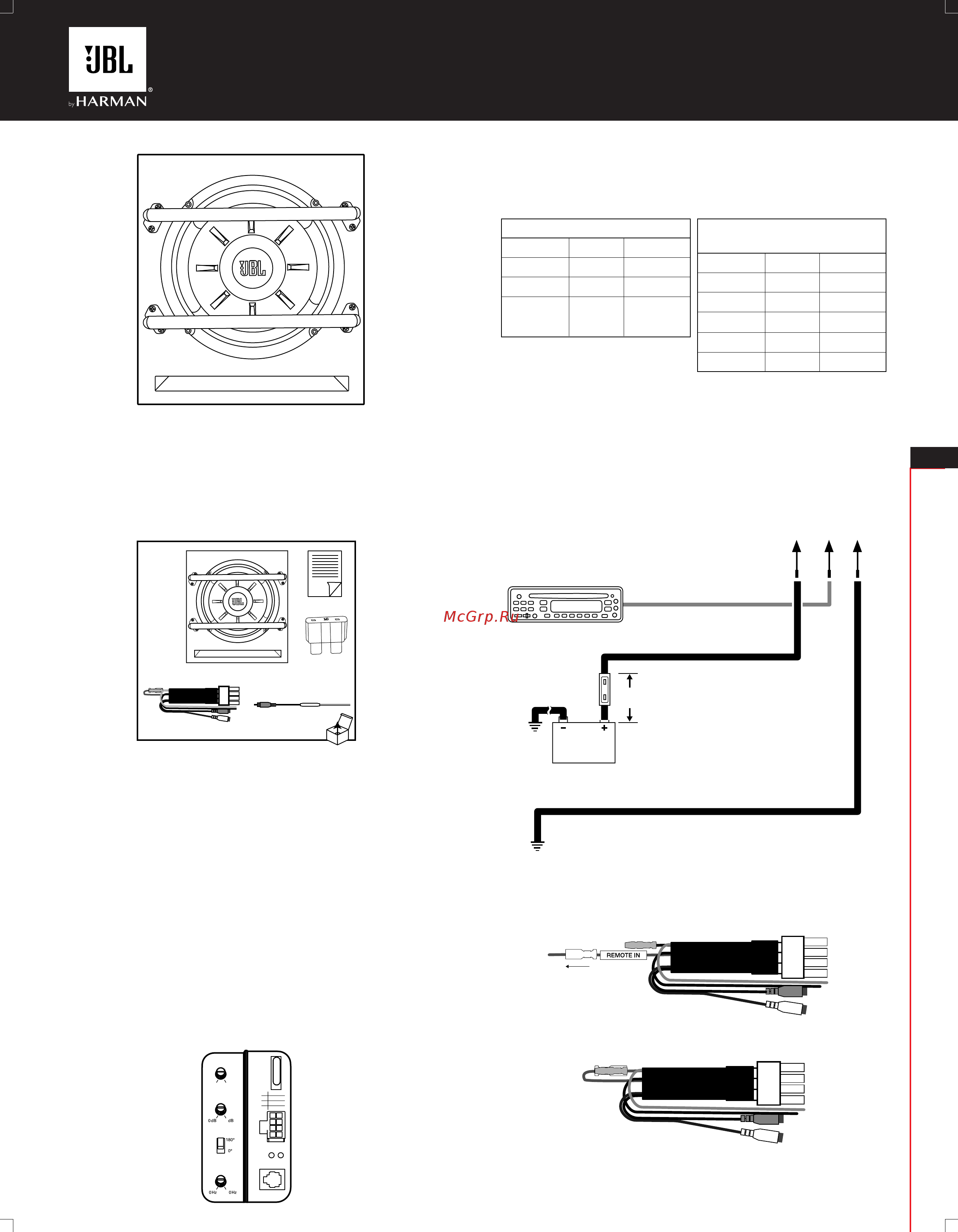

Stage 800BA Subwoofer
+12 Volts
Para fonte de sinal no painel
Bateria do veículo
Chassi do veículo
Controle
remoto
Terra
Fio 10 AWG(0,82 mm
2
) ou mais grosso
Fio 10 AWG(0,82 mm
2
) ou mais grosso
Fusível de 10 A
46 cm (18＂)
Chicote de fiação
+12 V 16 AWG Vermelho
GND 16 AWG Preto
Entrada remota
22 AWG Azul/branco
RCA
Branco - Esquerda
Vermelho - Direita
Adaptadores de entrada do
nível de alto-falante
RCA
Branco - Esquerda
Vermelho - Direita
E+ 22 AWG Cinza
E- 22 AWG Cinza/Preto
D+ 22 AWG Verde
D- 22 AWG Verde/Preto
9
6 20
EQ GRAVES
FASE
GANHO
MÍN MÁX
FUSÍVEL
10 A
ENTRADA
D+
+DABATERIA
D- TERRA
E+
ENT. REMOTO
E-
SAÍDA REMOTO
CROSSOVER
LIGA
PROTEÇÃO
NIVEL
REMOTO
x1
x1
x1
x2
x1
Para o o de saída
remota do rádio
