MERCId’avoir choisi le caisson de graves actif JBL Stage 800BA. Pour obtenir des
performances optimales, nous vous recommandons fortement de le faire installer
par un professionnel qualifié, bien que ces instructions offrent des conseils
d'installation généraux, elles ne décrivent pas les méthodesd'installation spécifiques
pour votre véhicule particulier. Si vous ne disposez pas des outils et de l'expérience
pratique nécessaires, ne tentez pas l'installation vous-même ; demandez plutôt à
votre distributeur audio automobile agréé JBL de vous conseiller des options
d'installation professionnelles.
INSTALLATION
IMPORTANT: débranchez la borne négative de la batterie (-) du véhicule avant de
commencer l'installation.
• Portez toujours des lunettes de protection pour utiliser des outils.
•
Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient
sûres et correctement isolées.
• Si vous devez remplacer le fusible, veillez à utiliser le même type et calibre de
fusible que l'original.
CHOIX DE L'EMPLACEMENT DE MONTAGE
Choisissez un emplacement qui ne vous empêche pas de charger ou
décharger les bagages, n'interfère pas avec des sièges repliables, ne vous
empêche pas d'ouvrir ou fermer le couvercle du coffre et qui ne gêne pas une
utilisation sûre du véhicule.
CÂBLAGE DU STAGE 800BA
Vous effectuez tous les branchements de signaux et d’alimentation et ajustez tous
les réglages au dos du Stage 800BA.
L'ensemble inclut un faisceau avec tous les fils nécessaires pour l’alimentation, la
masse et le signal, il se branche au connecteur « INPUT » du panneau arrière du Stage
800BA. Il comprend également une paire d'adaptateurs RCA pour les entrées de
niveau haut-parleur.
ALIMENTATION
Connectez l’extrémité du fil rouge d'alimentation de 1,31 mm² (16 AWG) à la borne +
(positive) de la batterie de votre véhicule. Remarque : si une rallonge est nécessaire à
cause de votre emplacement de montage, nous vous recommandons de la relier au fil
d’alimentation par une soudure. Vous devez également installer un porte-fusible avec un
fusible de 10A à moins de 45 cm (18") de la batterie.
MASSE
Connectez le fil noir de masse de 1,31 mm² (16 AWG) à un point solide et
métallique du châssis du véhicule en utilisant une cosse à œil. Poncez au papier
abrasif pour enlever la peinture de la surface métallique à l'emplacement de la
connexion à la masse. Utilisez une rondelle de blocage en étoile pour bloquer la
connexion.
ENTRÉE TÉLÉCOMMANDE
Si vous utilisez des entrées de niveau ligne pour fournir le signal au Stage 800BA
(voir ci-dessous), découplez le raccord du fil bleu/blanc et connectez le plus long fil
marqué « REMOTE IN » au fil de sortie de télécommande à votre appareil source.
Si vous utilisez des entrées de niveau haut-parleur pour fournir le signal au Stage
800BA (voir ci-dessous), le raccord doit rester couplé afin que le fil bleu/blanc effectue
une boucle.
Lorsque vous avez réalisé toutes les connexions d'alimentation et de signal
requises au faisceau de câblage du Stage 800BA, branchez le faisceau dans
l'entrée marquée « INPUT ».

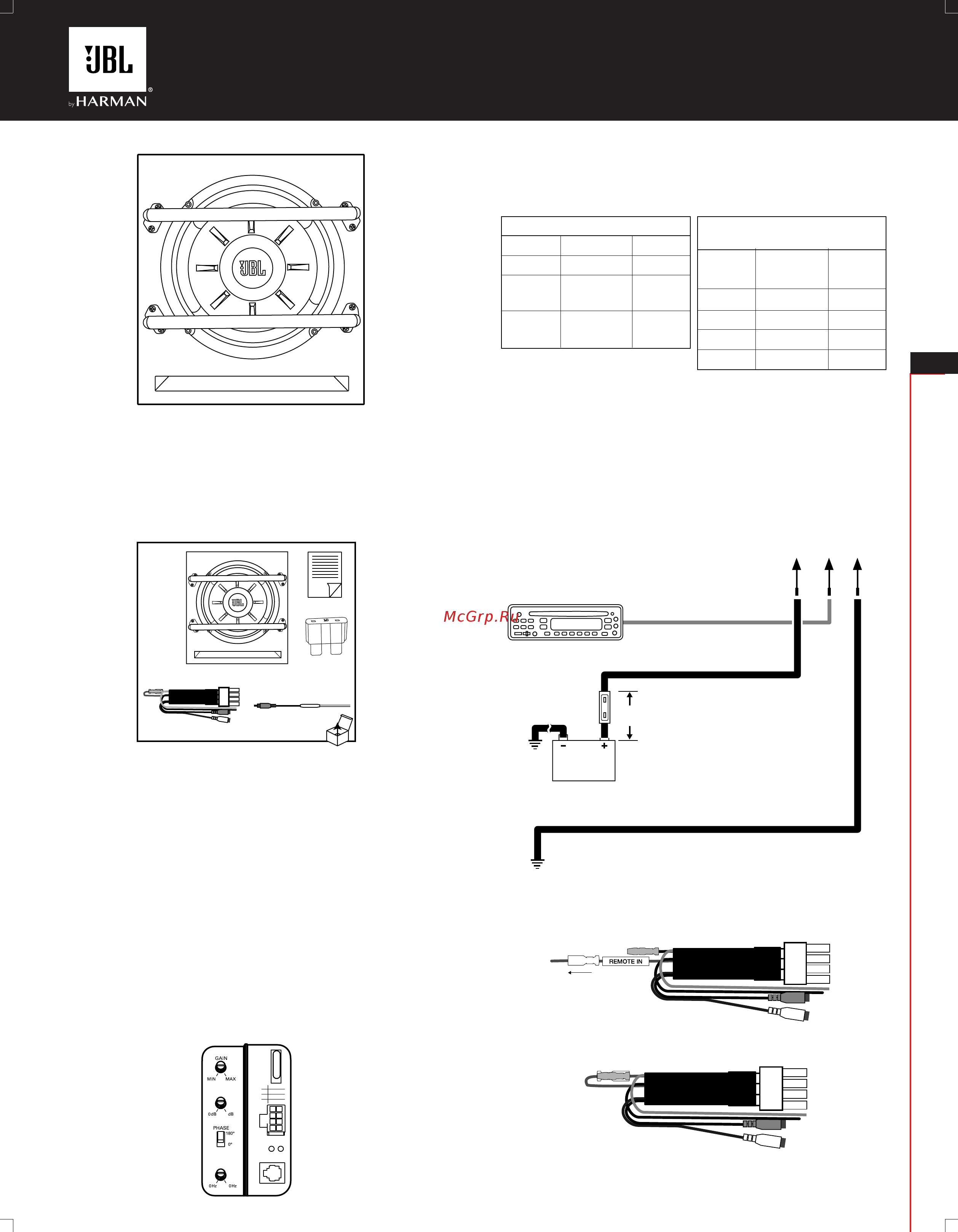

Stage 800BA Subwoofer
+12 volt
Vers récepteur du tableau de bord
Batterie du véhicule
Châssis du véhicule
Télécommande
Masse
Fil > 0,82 mm² (10 AWG)
Fil > 0,82 mm² (10 AWG)
Fusible 10 A
46 cm (18")
Faisceau de câblage
+12V
1,31 mm² (16 AWG)
Rouge
GND
1,31 mm² (16 AWG)
Noir
Entrée
télécommande
0,33 mm² (22 AWG)
Bleu/blanc
RCA
Blanc- gauche
Rouge- droite
Adaptateurs d'entrées
niveau haut-parleur
RCA
Blanc- gauche
Rouge- droite
L+
0,33 mm² (22 AWG)
Gris
L-
0,33 mm² (22 AWG)
Gris/noir
R+
0,33 mm² (22 AWG)
Vert
R-
0,33 mm² (22 AWG)
Vert/noir
9
6 20
EQ GRAVES
FUSIBLE
10 A
ENTRÉE
R+ BATT+
R- MASSE
L+
ENTRÉE TÉLÉCOMMANDE
L-
SORTIE TÉLÉCOMMANDE
FILTRE
ALIMENTATION
PROTECTION
NIVEAU
TÉLÉCOMMANDÉ
x1
x1
x1
x2
x1
Vers le l de sortie
de télécommande
de la radio
FR
