Stage 800BA Subwoofer
DZIĘKUJEMYza wybór aktywnej skrzyni basowej JBL Stage 800BA. Aby
zapewnić maksymalne korzyści z obsługi urządzenia, zdecydowanie zaleca się
powierzenie jego instalacji wykwalifikowanemu specjaliście – chociaż instrukcja ta
oferuje ogólne wskazówki dotyczące instalacji, nie opisuje konkretnych metod
odpowiednich dla określonego samochodu. Jeśli nie posiadają Państwo
wymaganych narzędzi ani doświadczenia w instalacji urządzeń, prosimy nie
instalować subwoofera na własną rękę. W takiej sytuacji prosimy skontaktować się
z autoryzowanym sprzedawcę JBL w sprawie możliwości profesjonalnego
montażu.
INSTALACJA
WAŻNE: Odłączyć biegun ujemny akumulatora (–) przed rozpoczęciem montażu.
• Podczas korzystania z narzędzi należy zakładać środki ochrony oczu.
• Podczas wykonywania połączeń elektrycznych należy upewnić się, że są
wykonane w sposób pewny i są prawidłowo zaizolowane.
• Jeśli zachodzi potrzeba wymiany dowolnego bezpiecznika, nowy
bezpiecznik musi być tego samego typu i obciążalności jak oryginalny.
WYBÓR LOKALIZACJI MONTAZU
Wybierz lokalizację, która nie przeszkodzi w załadunku lub rozładunku towarów,
składaniu foteli, otwieraniu bądź zamykaniu pokrywy bagażnika lub bezpiecznej
obsłudze pojazdu.

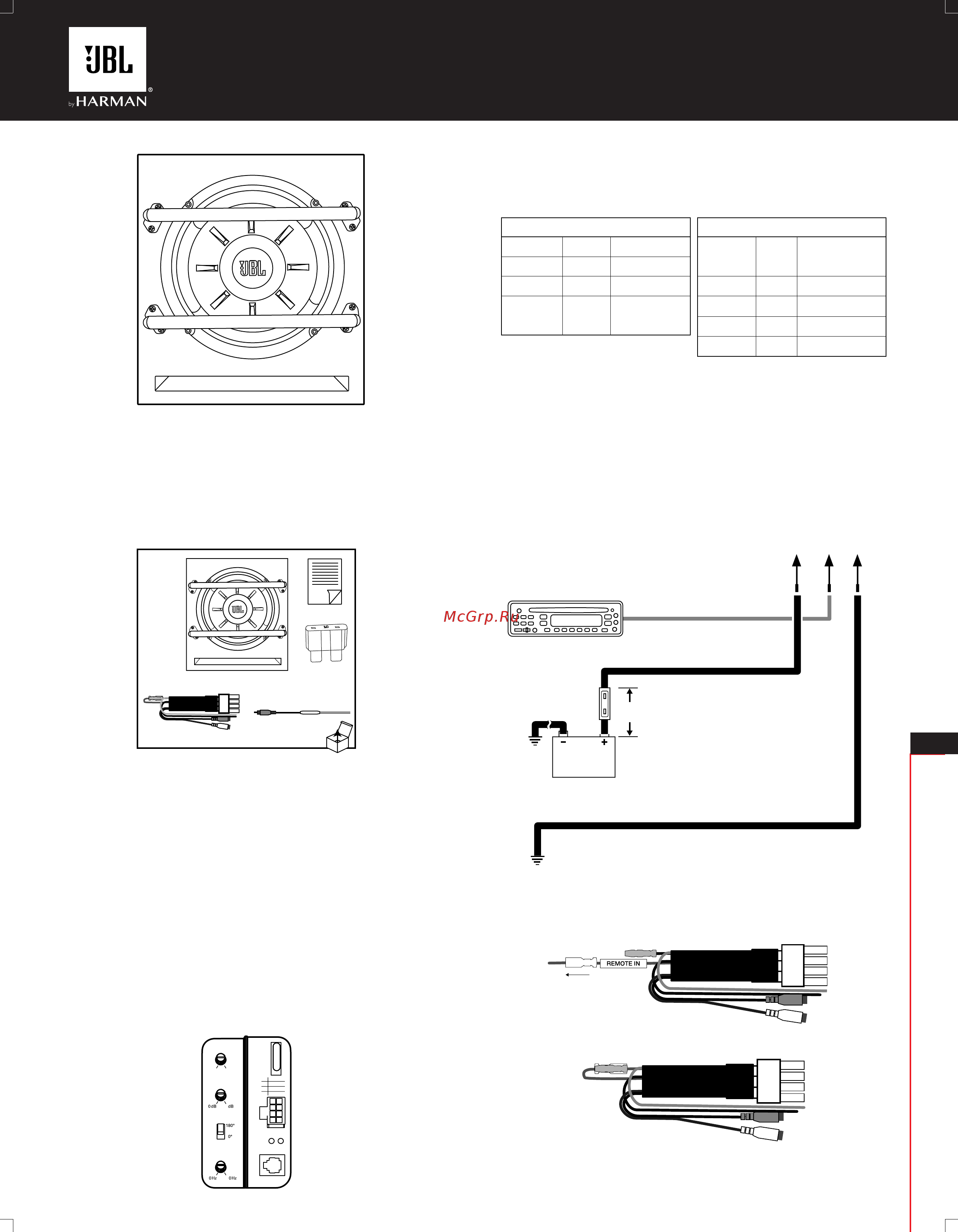

SCHEMAT PRZEWODÓW STAGE 800BA
Na panelu tylnym Stage 800BA wykonuje się wszystkie połączenia sygnałowe i
zasilające.
Opakowanie zawiera zespół przewodów, w tym: wszystkie niezbędne przewody
zasilające, uziemienia i sygnałowe, oraz wtyczki złącza „INPUT” (”WEJŚCIE”), które
znajduje się na tylnym panelu Stage 800BA. Zawiera także parę adapterów RCA
do użytku z wejściami poziomu głośnikowego.
ZASILANIE
Podłączyć koniec czerwony przewodu zasilającego o grubości 16 AWG do
dodatniego (+) zacisku akumulatora w pojeździe. Uwaga: Jeśli z uwagi na miejsce
montażu potrzebny jest przedłużacz, zaleca się podłączenie go do przewodu
zasilającego z użyciem lutownicy. Należy zainstalować również uchwyt na bezpiecznik
z bezpiecznikiem 10 A w odległości 18 cali od akumulatora.
UZIEMIENIE
Podłączyć czarny przewód uziemiający o grubości 16 AWG do stałego,
metalowego punktu na podwoziu pojazdu, używając zacisku pierścieniowego.
Należy użyć papieru ściernego do wytarcia lakieru z metalowej powierzchni w
miejscu połączenia masy. Do zabezpieczenia połączenia należy użyć podkładki
zabezpieczającej zębatej.
ZDALNE WEJŚCIE (REMOTE IN)
Jeśli do przesyłania sygnału do Stage 800BA używasz wejść poziomu liniowego (patrz
poniżej), odłącz złącze typu bullet przewodu niebieskiego/białego, a następnie podłącz
dłuższy przewód oznaczony „REMOTE IN” (”ZDALNEWEJŚCIE”) do zdalnego wyjścia w
jednostce źródłowej.
Jeśli do przesyłania sygnału do Stage 800BA używasz wejść poziomu głośnikowego (parz
poniżej), pozostaw złącza typu bullet podłączane tak, aby przewód niebieski/biały tworzył pętlę.
Po wykonaniu wszystkich wymaganych połączeń zasilania i sygnałów do wiązki
przewodów Stage 800BA, należy podłączyć wiązkę do wejścia oznaczonego jako
INPUT.
+12 wolt
Odbiornik wbudowany w deskę
Akumulator pojazdu
Karoseria pojazdu
Zdalne
Uziemienie
Przewód ># 10 AWG (0,82 mm
2
)
Przewód ># 10 AWG (0,82 mm
2
)
Bezpiecznik 10 A
18 " (46 cm)
Zespół przewodów
+12V 16 AWG Czerwony
UZIEM 16 AWG Czarny
Zdalne WEJ 22 AWG Niebieskie/białe
RCA Biały- lewy
Czerwony- prawy
Adaptery wejścia głośnika
RCA Biały- lewy
Czerwony- prawy
L+ 22 AWG Szary
L- 22 AWG Szary/czarny
R+ 22 AWG Zielony
R- 22 AWG Zielony/czarny
9
6 20
WZMACNIACZ BASÓW
FAZA
CZUŁOŚĆ
MIN. MAKS.
BEZPIECZENIK
10 A
WEJŚCIE
R+ BAT+
R- UZIEMIENIE
L+
WEJŚCIE ZDALNE
L-
WYJŚCIE ZDALNE
ZWROTNICA
GŁOŚNIKOWA
ZASILANIE
ZABEZPIECZENIE
POZIOM
ZDALNY
x1
x1
x1
x2
x1
Przewód wyjściowy
do zdalnego
sterowania radiem
PL
