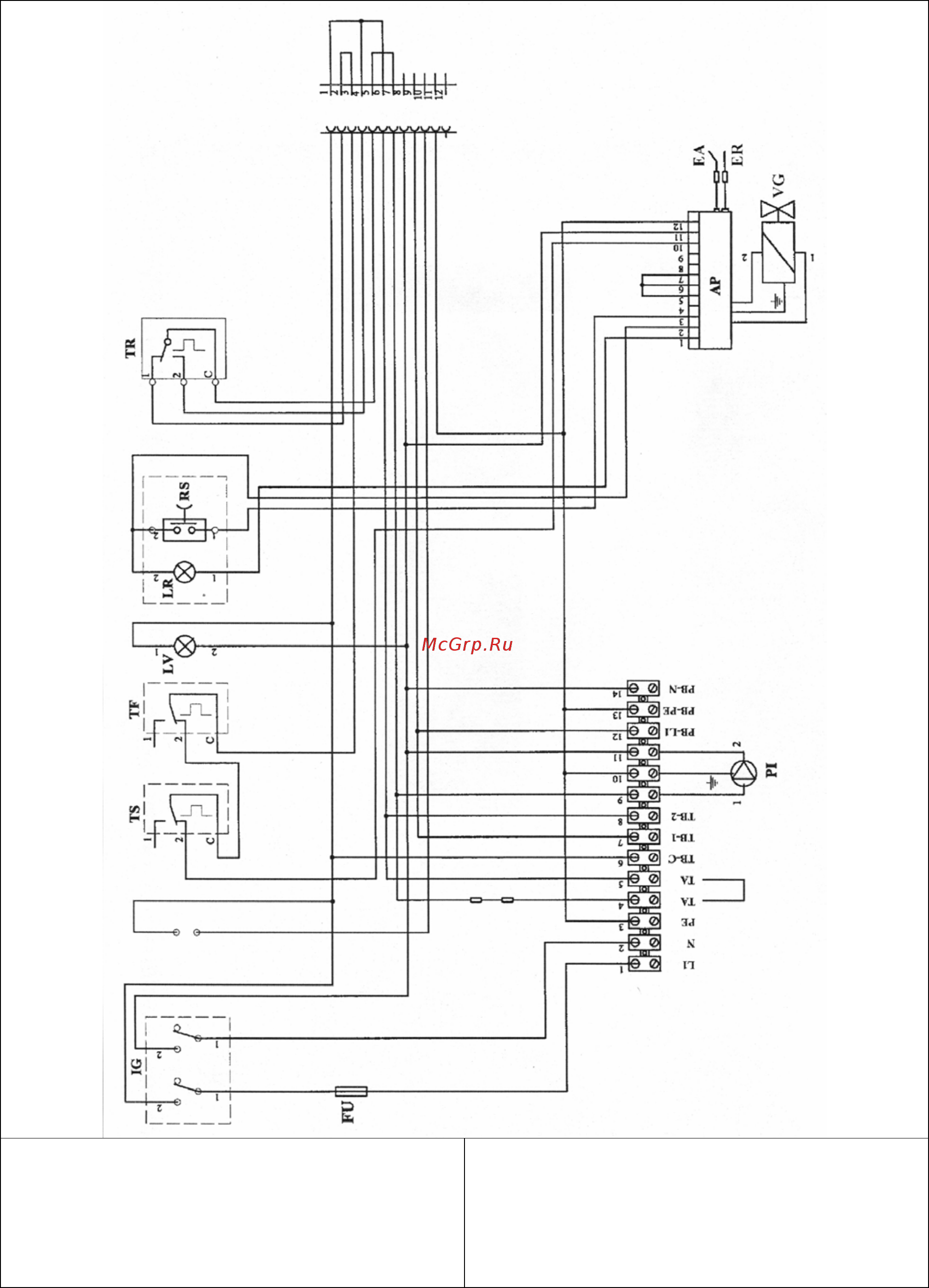

2.11 Монтажная электрическая схема
IG Главный выключатель
FU Предохранитель
LV Зеленый светодиод «сеть»
LR Красный светодиод «блокировка горелки»
RS Кнопка сброса блокировки горелки
TR Регулирующий термостат
TS Предельный термостат (с ручным сбросом)
TF Датчик тяги (с ручным сбросом)
PI Циркуляционный насос (в комплекте для мо-
делей RAI PV)
AP Блок розжига и контроля пламени
VG Газовая арматура
EA Электрод розжига
ER Электрод контроля пламени
