Beretta Novella 55 RAI [17/31] Подключение электропитания

Рис. 3.3

Рис. 3.4

3.5 Подключение электропитания

Подключение котла к сети электропитания должно производиться через двухполюсный выключатель

с зазором контактов не менее 3 мм.

Котел работает от сети питания переменного тока напряжением 220 В, частотой 50 Гц, потребляемая

мощность составляет 150 Вт (для моделей Novella 24-31 RAI PV), 15 Вт (для моделей Novella 31-45 RAI),

23 Вт (для моделей Novella 55-71 RAI).

Обязательно следует:

• установить двухполюсный автомат с зазором контактов не менее 3 мм;

• соблюдать полярность «фаза–нейтраль»;

• использовать кабели с сечением жилы и характеристиками изоляции, соответствующими требова-

ниям действующих норм (сечение не менее 1,5 мм

);

• производить все соединения согласно схемам, приведенным в настоящем руководстве;

• надежно заземлить котел.

Категорически запрещается использовать для заземления газовые или водопроводные трубы! Изгото-

витель не несет ответственности за ущерб, вызванный неправильным заземлением котла.

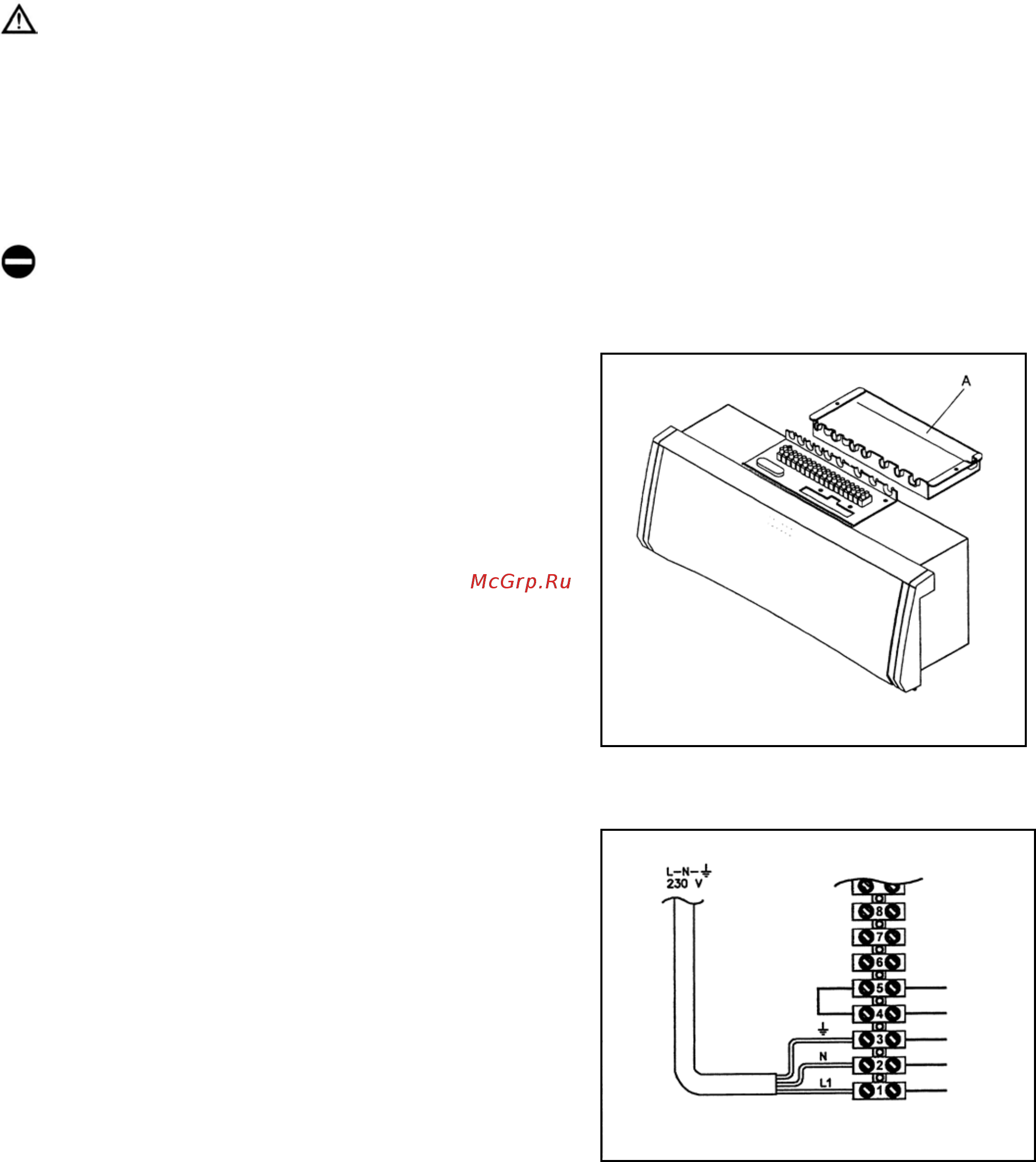

Для подключения котла отверните два винта

крепления крышки А клеммной колодки и сни-

мите саму крышку (рис. 3.3). После этого мож-

но присоединять провода к разъемам клемм-

ной колодки.

Подключение к сети электропитания показано

на рис. 3.4.
