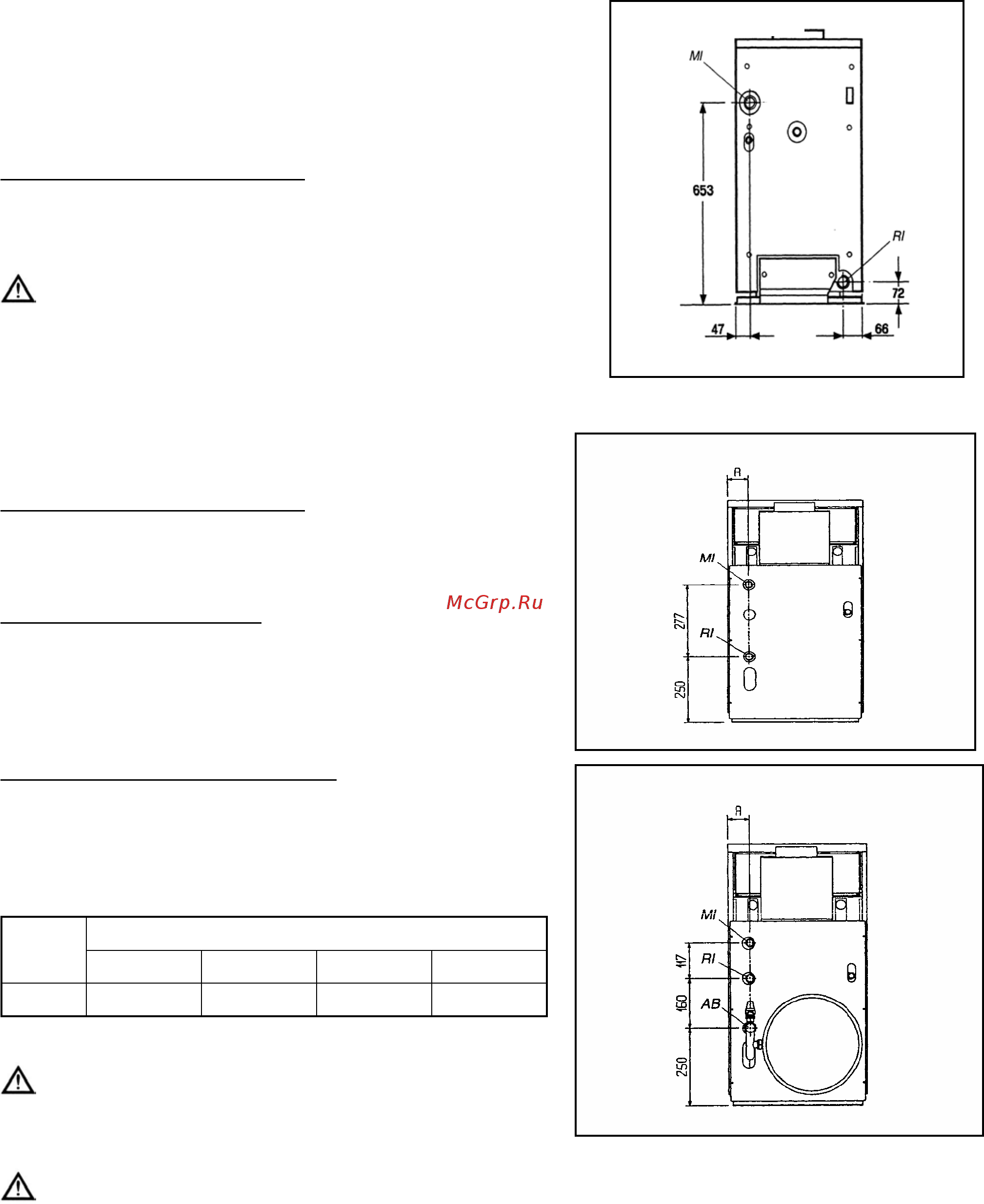

Рис. 3.1

Novella 55 – 71 RAI

3.4 Гидравлические соединения

Котлы «Novella» предназначены для использования в сис-

темах отопления и производства горячей воды и должны

быть подключаются к ним.

Для моделей Novella 55 – 71 RAI:

MI – линия подачи – 1 ¼’ (внутр.)

RI – линия возврата – 1 ¼; (внутр.)

При установке «Комплекта для присоединения бой-

лера RO 120» (артикул 696369) и «Комплекта для

присоединения бойлера AQUAMAX 220» (артикул

1100699) диаметры гидравлических соединений

меняются:

MI – линия подачи – ¾’ (наруж.)

RI – линия возврата – ¾’ (наруж.)

Для моделей Novella 31 – 38 RAI:

MI – линия подачи – ¾’ (наруж.)

RI – линия возврата – ¾’ (наруж.)

Для моделей Novella 45 RAI:

MI – линия подачи – 1’ (наруж.)

RI – линия возврата – 1’ (наруж.)

Для моделей Novella 24 – 31 RAI PV:

MI – линия подачи – ¾’ (наруж.)

RI – линия возврата – ¾’ (наруж.)

AB – присоединение бойлера – ¾’ (наруж.)

МОДЕЛЬ

Размер

24 31 38 45

A, мм 64 28 64 28

Выбор и монтаж компонентов гидравлической систе-

мы должен производиться квалифицированным спе-

циалистом в соответствии с действующими нормами

и правилами.

Если система отопления залита антифризом, необхо-

димо установить гидравлические разъединители.

Рис. 3.2

Novella 31 - 45 RAI

Рис. 3.3

Novella 24 - 31 RAI PV
