2.8 Транспортировка

Порядок перемещения котла после снятия

упаковки:

− отверните винты, крепящие котел к дере-

вянному поддону;

− снимите переднюю (P) и верхнюю (C) обли-

цовочные панели котла (рис. 2.8);

для котлов Novella 24-45 RAI:

− cнимите котел с поддона, продев две

трубы 3/4" (1) в такелажные проушины (2)

(рис. 2.9).

для котлов Novella 55 - 71 RAI:

− отвинтите гайку А верхнего переднего болта

(рис. 2.10);

− поставьте одну из проушин В на болт С

(рис. 2.10.);

− привинтите на место гайку А (рис. 2.10);

− отвинтите гайку D верхнего заднего болта

(рис. 2.11);

− поставьте вторую проушину Е на болт F по

диагонали по отношению к первой проуши-

не (рис. 2.11);

− привинтите на место гайку D (рис. 2.11);

− поднимите котел с помощью трубы G на 1",

вставляемой в такелажные проушины

(рис. 2.12);

− закончив транспортировку, произведите те

же операции в обратном порядке, снимите

проушины и поставьте на место гайки.

−

Соблюдайте при транспортировке требования правил техники безопасности!

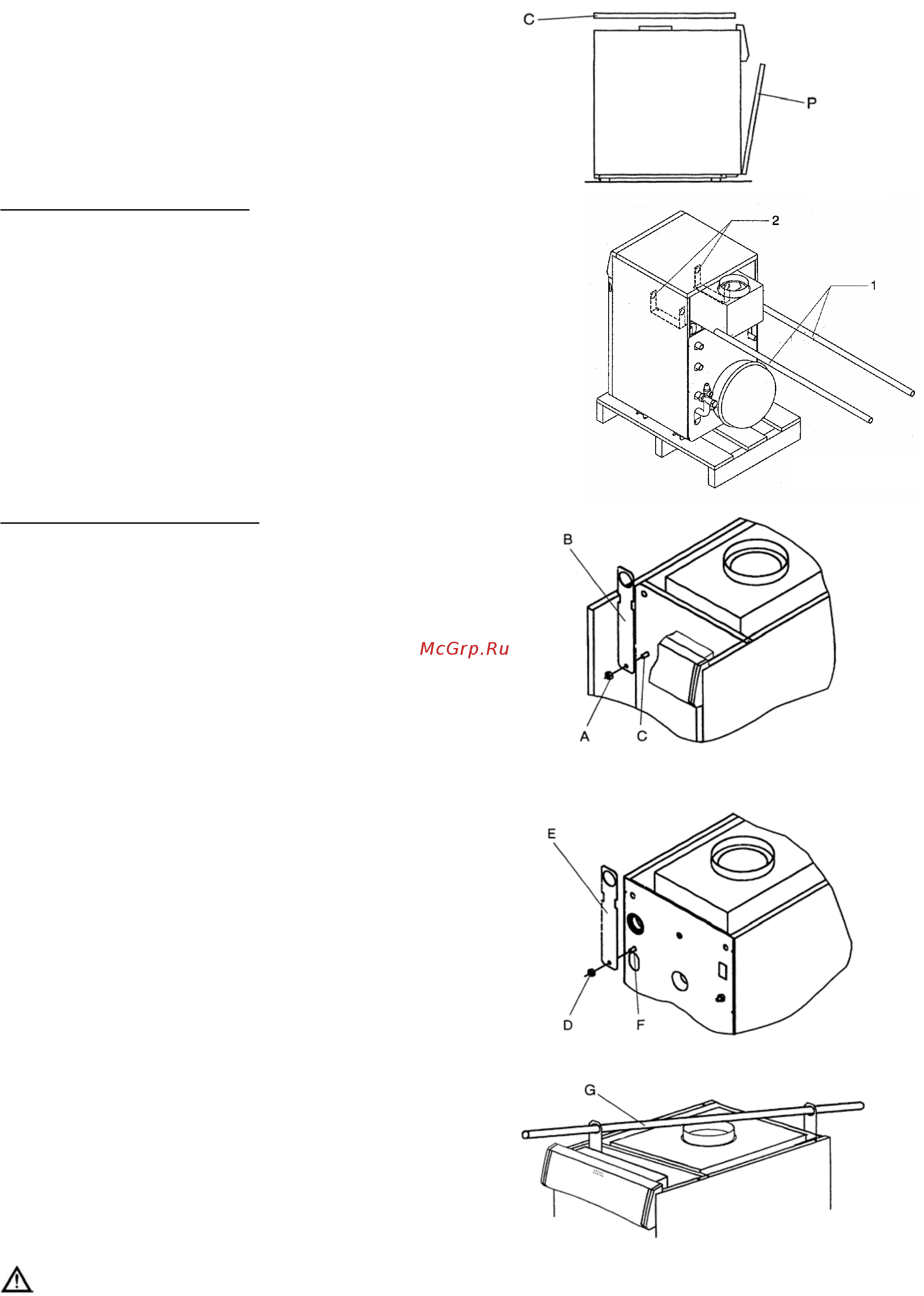

Рис. 2.8
