2.3 Основные элементы котла
Novella 24 - 31 RAI PV
Обозначения
1. Панель управления
2. Гнездо датчиков
3. Корпус котла
4. Электронный блок розжига и контроля пламени
5. Циркуляционный насос
6. Кран для слива воды из котла
7. Электрод розжига
8. Электрод контроля пламени
9. Горелка
10. Газовая арматура
11. Такелажные проушины
12. Расширительный бак

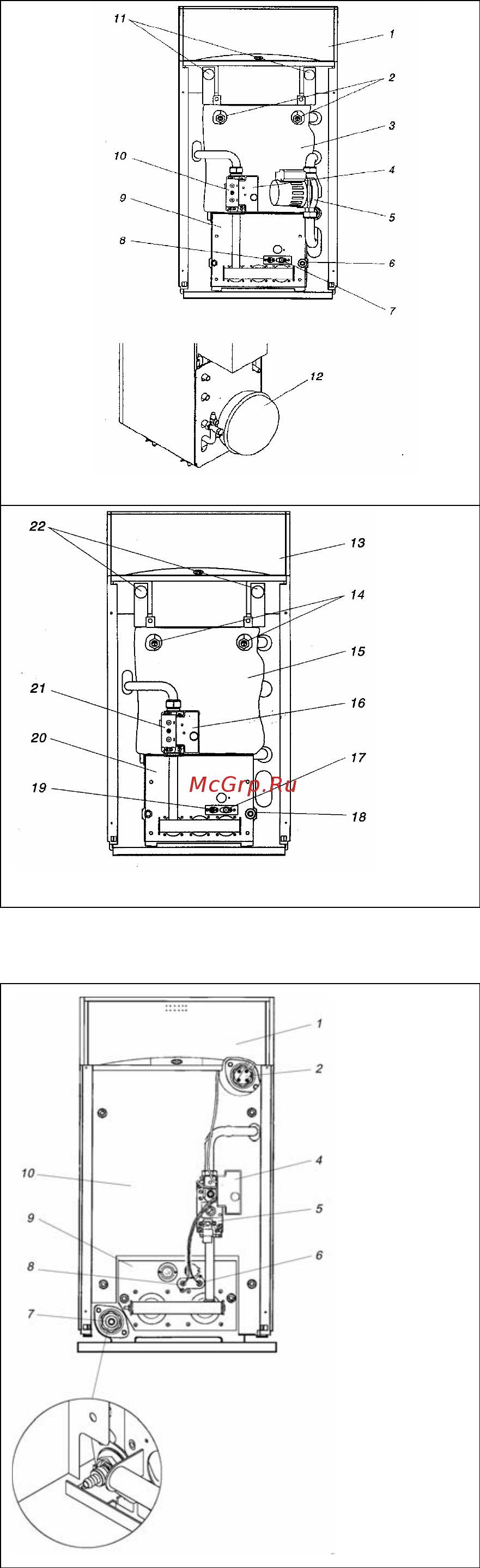

Рис. 2.1.
Novella 31- 45 RAI
Обозначения
13. Панель управления
14. Гнездо датчиков
15. Корпус котла
16. Электронный блок розжига и контроля пламени
17. Электрод розжига
18. Кран слива воды из котла
19. Электрод контроля пламени
20. Горелка
21. Газовая арматура
22. Такелажные проушины
Рис. 2.2.
Novella 55 – 71 RAI
Обозначения
1. Панель управления
2. Гнездо датчиков
4. Электронный блок розжига и контроля пламени
5. Газовый клапан
6. Электрод розжига
7. Слив воды из котла
8. Электрод контроля пламени
9. Горелка
10. Изоляция
Рис 2.3.
