28

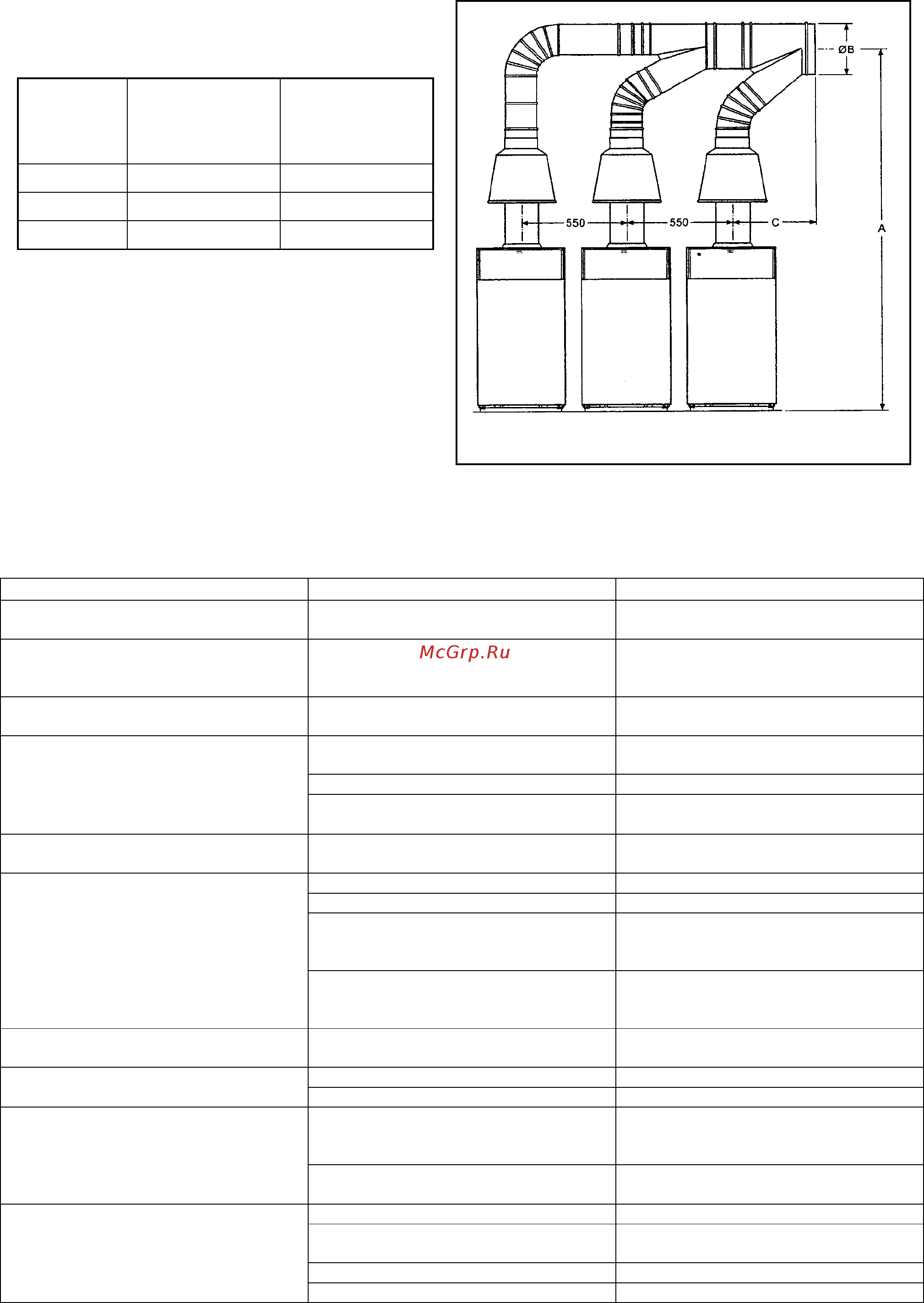

Рис. 7.5
Модульное соединение из трех котлов «No-
vella» (рис. 7.5)
Описание
Модуль из
трех котлов
Novella 55
Novella 64
Модуль из
трех котлов
Novella 71
A (мм) 1915 2105
B (мм) 300 350
C (мм) 515 505
8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ
НЕПОЛАДКА ПРИЧИНА УСТРАНЕНИЕ
Запах газа Утечка газа
Проверить герметичность соедине-
ний
Запах продуктов горения Неисправность дымохода
Проверить герметичность соедине-
ний, отсутствие засорений, качество
процесса горения.
Конденсат на внутренней поверхно-
сти тракта дымоудаления
Низкая температура дымовых газов
Проверить правильность настройки
газового клапана
Неправильная настройка газового
клапана
Отрегулировать
Форсунки Проверить диаметр
Некачественное горение
Загрязнение горелки и теплообмен-
ника
Почистить
Запаздывание розжига
Неправильная настройка газового
клапана
Проверить правильность настройки
газового клапана
Регулирующий термостат Проверить
Предельный термостат Перезапустить
Датчик тяги (зажигается красная
лампочка на блоке розжига и панели
управления)
Проверить дымоход
Котел не разжигается при запросе
на отопление
Блокируется блок розжига (зажига-
ется красная лампочка на блоке
розжига и панели управления)
Проверить
Котел не включается
Нет питания (зеленая лампочка не
горит)
Проверить электрические соедине-
ния и предохранитель
Загрязнен Почистить теплообменник котла Котел не достигает заданной темпе-
ратуры
Недостаточная мощность горелки Проверить регулировки
Неправильная регулировка
Проверить правильность работы
котла, электрических подключений,
положения датчиков термостатов
Котел блокируется
Недостаток воды
Проверить давление в контуре ото-
пления
Воздух в системе отопления Удалить воздух из котла
Неисправность циркуляционного на-
соса
Проверить насос
Давление в котле Проверить давление
Котел достиг заданной температуры,
но система отопления холодная
Расширительный бак Проверить функционирование
