![Beretta Novella 38 RAI [27/31] Габаритные размеры](/views2/1421675/page27/bg1b.png)
27
Рис. 7.4
Общую мощность системы можно увеличить, добавив в нее еще один котел «Novella».
Система, в которую добавлен бойлер, может также производить воду для контура горячего водоснаб-
жения. Производство горячей воды также регулируется с пульта управления (артикул 694879).

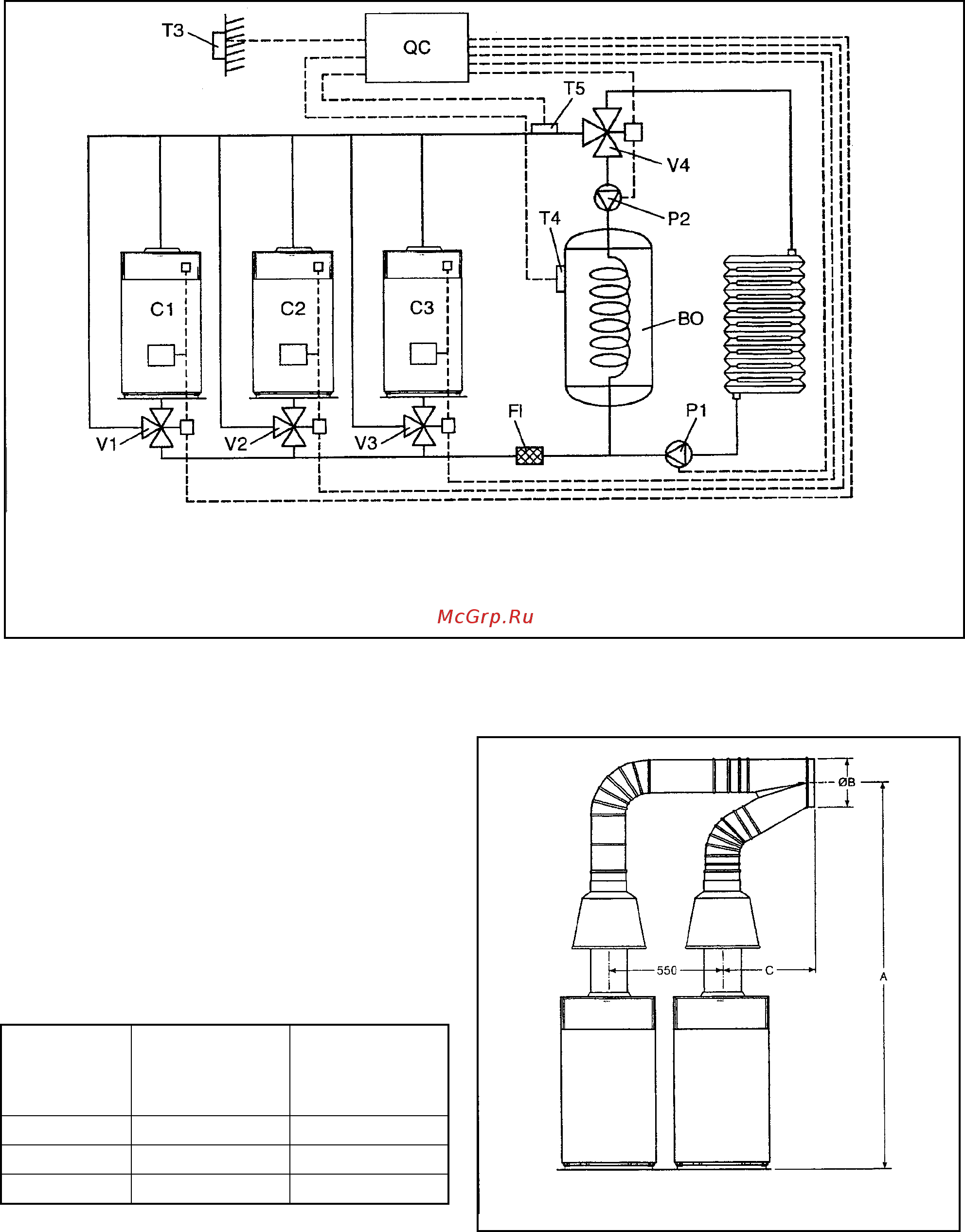

На рис. 7.3 приведен пример системы с 3 котлами «Novella», дополненной контуром горячего водо-
снабжения.
Рис. 7.3
C1, C2, C3
V1, V2, V3, V4
FI
P1
Котлы «Novella»
Трехходовой клапан
Фильтр
Циркуляционный насос
P2
BO
T3
T4
Насос бойлера
Бойлер
Д
атчик наружной
температуры
Датчик бойлера
T5
QC
Датчик на подающем
трубопроводе
Пульт управления
7.2 Габаритные размеры
Модульное соединение из двух котлов «No-
vella» (рис. 7.4)
Описание
Модуль из
двух котлов
Novella 55
Novella 64
Модуль из
двух котлов
Novella 71
A (мм) 1930 2130
B Ø (мм) 260 300
C (мм) 535 510
