14
КОАКСИАЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ (Ø60-
100 мм)

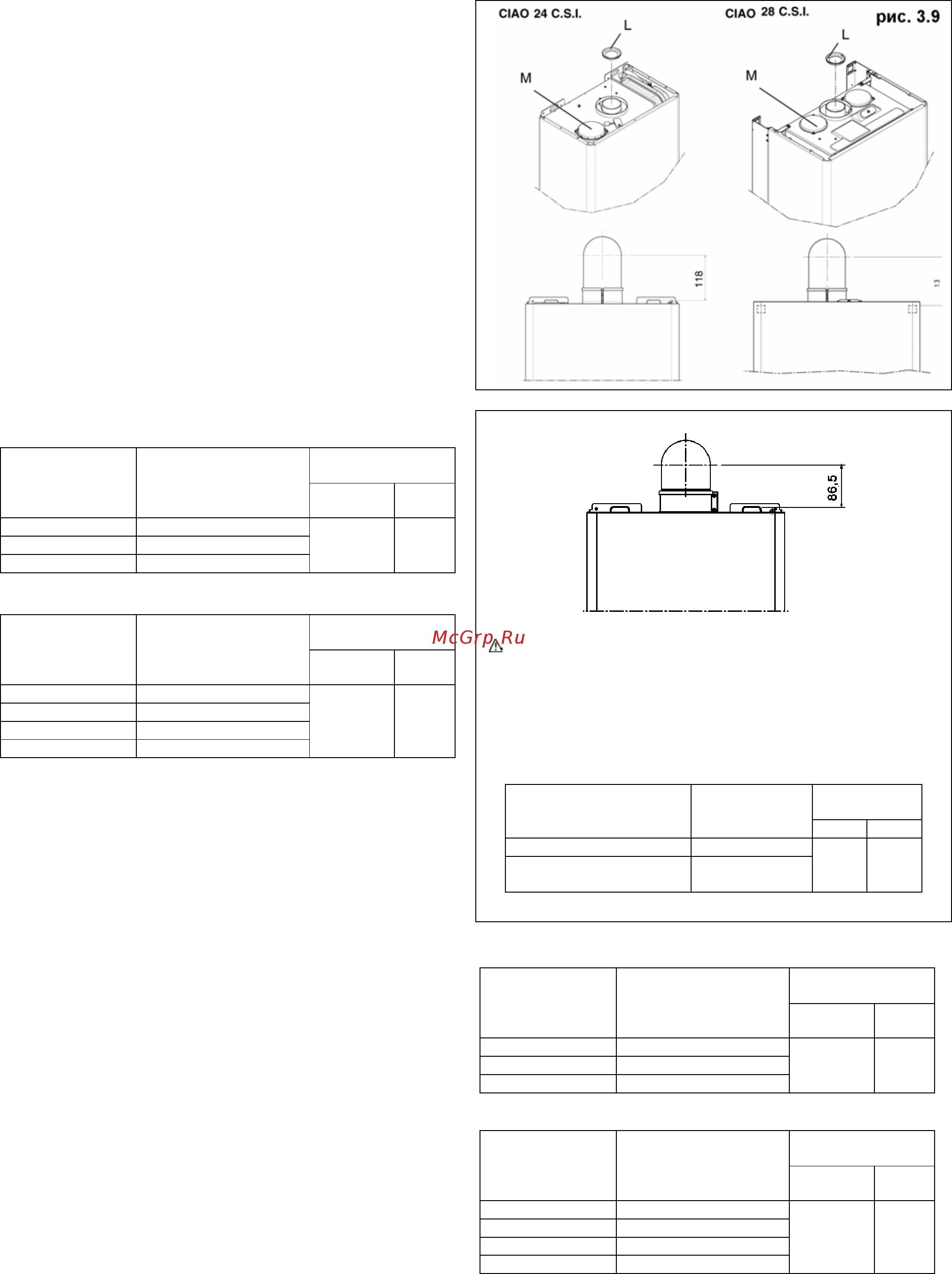

Котел поставляется подготовленным к присоединению к
коаксиальным дымоотводам/воздуховодам. Отверстие (М)
для забора воздуха (рис. 3.9) закрыто.
Коаксиальные дымоотводы/воздуховоды могут быть
размещены произвольно относительно котла. При этом
необходимо соблюдать ограничения по максимальной
длине, приведенные в таблице.
При монтаже дымоотводов/воздуховодов
руководствуйтесь инструкциями, поставляемыми вместе с
ними.
На рис. 3.6 и 3.9 показаны базовые размеры,
необходимые для присоединения коаксиального
дымоотвода/воздуховода. Расстояния отмеряются от
крепежного кронштейна котла.
В зависимости от получившейся длины
дымоотвода/воздуховода, необходимо установить фланец
дымовых газов (L), выбрав один из тех, которые
поставляются с котлом котле (смотри приведенную далее
таблицу).
CIAO 24 C.S.I.
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
(м)
Фланец (L) дымовых
газов
45° 90°
До 0,85 Ø 42
От 0,85 до 2,35 Ø 44 (**)
От 2,35 до 4,25 Не установлен
1 1,5
(**) установлен в котле
CIAO 28 C.S.I.
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
(м)
Фланец (L) дымовых
газов
45° 90°
До 0,85 Ø 41
От 0,85 до 1,70 Ø 43 (**)
От 1,70 до 2,70 Ø 45
От 2,70 до 3,40 Не установлен
1 1,5
(**) установлен в котле
Аксессуар «отвод коаксиальный низкий» рис. 3.10
В том случае, когда необходимо установить котёл
CIAO 24 C.S.I. в уже существующую систему
отопления (замена котла серии Ciao N/ Mynute DGT),
можно воспользоваться специальным аксессуаром,
именуемым «отвод коаксиальный низкий», который
позволяет установить котел, не меняя расположения
отверстия для удаления продуктов сгорания.
Потери на
отводах, м
Длина
дымоходов/воздуховодов
с низким отводом (м)
Фланец (L)
дымовых газов
45° 90°
До 1,85 Ø 44 (**)
От 1,85 до 4,25 Не
установлен
1 1,5
(**) установлен в котле
КОАКСИАЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ (Ø80/125мм)
Используются при необходимости увеличения
общей протяженности дымоотводов/воздуховодов
коаксиального типа.
Для прохода через стену выполните отверстие
диаметром 130 мм.
В зависимости от длины установленных
дымоходов/воздуховодов, необходимо установить
соответствующий фланец дымовых газов, выбрав из тех,
что входят в комплект поставки котла (смотри таблицу).
CIAO 24 C.S.I.
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
Ø80/125 (м)
Фланец дымовых
газов
45° 90°
От 0,85 до 3,85 Ø 42
От 3,85 до 7,85 Ø 44
От 7,85 до 12,4 Не установлен
1 1,5
CIAO 28 C.S.I.
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
Ø80/125 (м)
Фланец дымовых
газов
45° 90°
От 0,96 до 2,86 Ø 43
От 2,86 до 5,21 Ø 45
От 5,21 до 8,06 Ø 47
От 8,06 до 9,96 Не установлен
1,35 2,2
