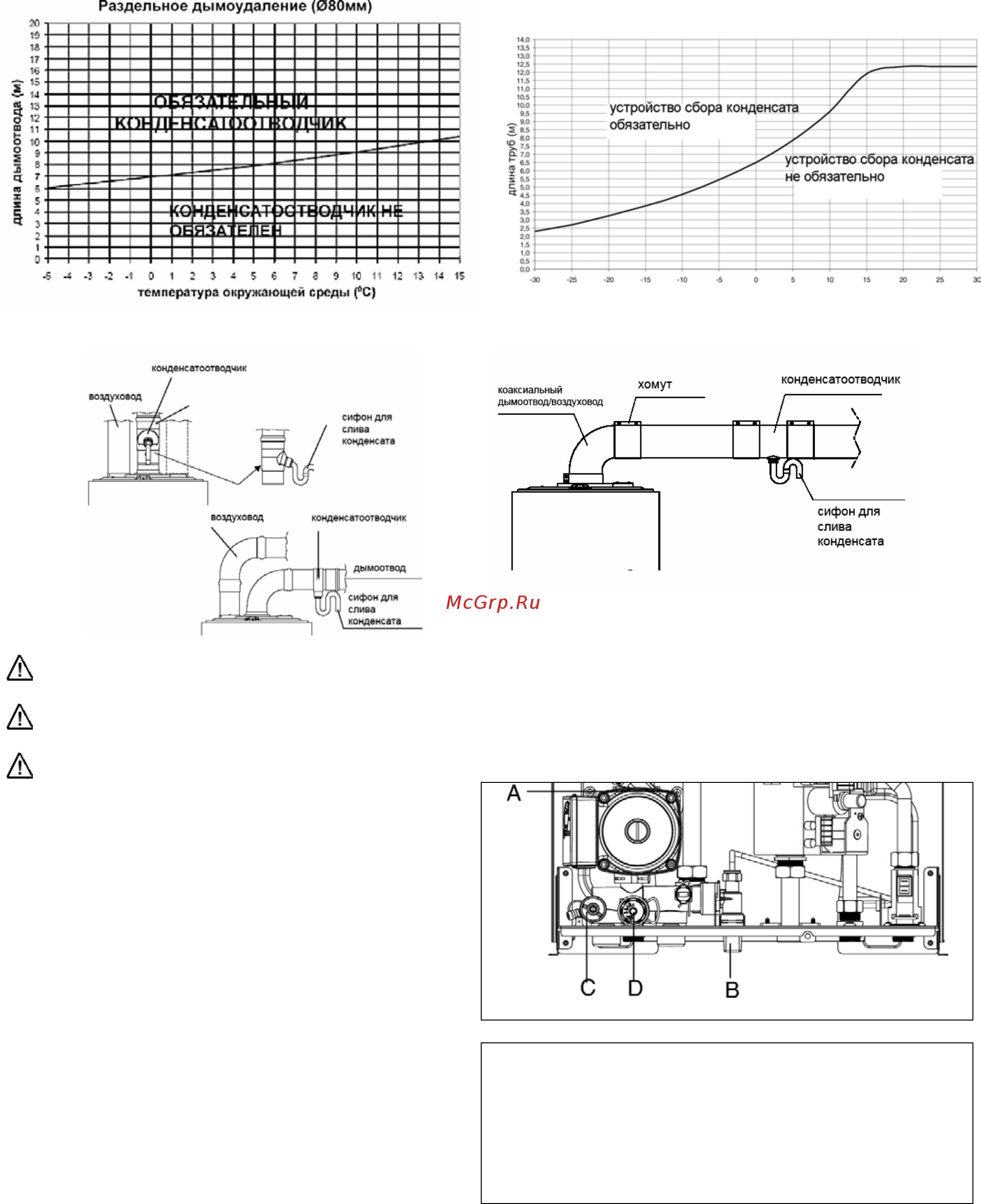

16
Коаксиальная система Ø80/125 мм
наружная температура (°С)
Раздельные дымоотвод и воздуховод Коаксиальные дымоотвод/воздуховод
В случае работы при температуре воды на выходе из котла ниже 50
0
С (например, при использовании датчика
наружной температуры) требуется обязательная установка конденсатоотводчика.
Конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла. Слив
конденсатоотводчика необходимо соединить с канализацией.
Дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1%.
рис. 3.13
3.6 Заполнение системы отопления
После выполнения гидравлических подключений,
можно переходить к заполнению системы отопления.
Данную операцию необходимо выполнять при
остывшей системе. Для этого выполните следующую
последовательность действий:
- открутите на два или три оборота крышку
автовоздушника (А)
- убедитесь в том, что вентиль на входе холодной воды
открыт
- откройте кран для заполнения системы (В) и держите
его открытым до тех пор, пока давление на манометре,
не достигнет значения от 1 до 1,5 бар.
По окончании заполнения системы закройте кран
подпитки.
На котле установлен автоматический
воздухоотделитель, поэтому не требуется выполнять
никаких дополнительных операций для спуска воздуха из
системы.
Горелка разжигается только в том случае, если
завершен этап спуска воздуха.
ВНИМАНИЕ
Слив из предохранительного клапана (D) должен
быть соединен с канализацией.
Производитель не несет ответственности за
вероятные затопления, вызванные срабатыванием
предохранительного клапана.
3.7 Слив воды из системы отопления
Для того чтобы слить воду из системы отопления, действуйте следующим образом:
- отключите котел
- ослабьте клапан слива воды из котла (С) (рис 3.13)
- слейте воду из самых нижних точек системы отопления.
3.8 Слив воды из контура ГВС
Если существует опасность замерзания, необходимо слить воду из контура ГВС, для чего выполните следующую
последовательность действий:
- закройте главный вентиль на водопроводной сети
- откройте все краны с горячей и холодной водой
- слейте воду из самых нижних точек системы.
