6

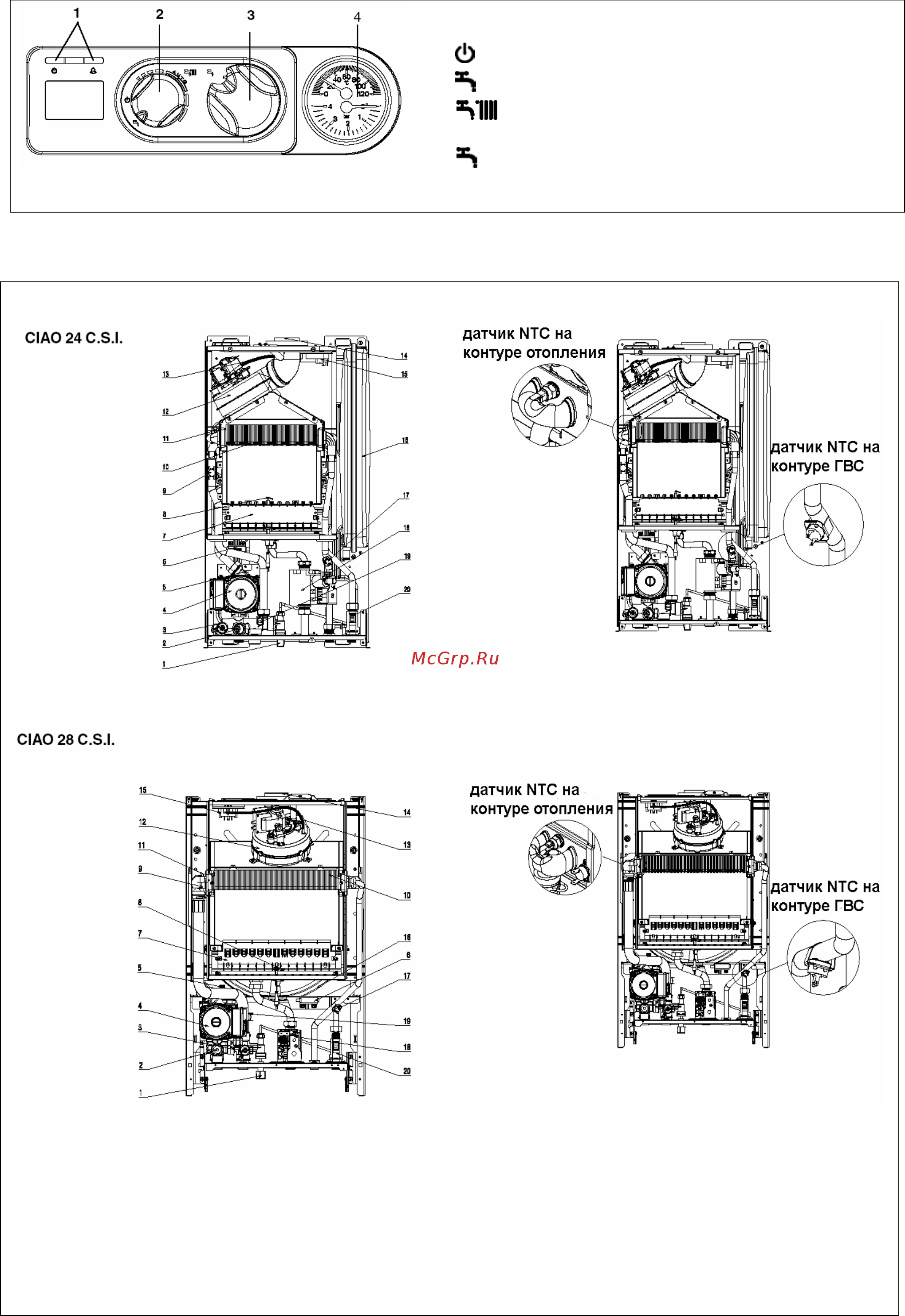

2.2 Панель управления
1 Световой индикатор, отображающий состояние котла
2 Переключатель функций:
Выключение (OFF) / Сброс аварийных сигналов
Лето
Зима / Регулировка температуры воды в системе
отопления
3
Установка температуры в контуре ГВС
4 Манометр
Рис. 2.1
2.3 Компоненты котла
Рис 2.2
1 Кран для заполнения котла
2 Предохранительный клапан
3 Клапан для слива из системы
4 Циркуляционный насос
5 Автовоздушник
6 Трансформатор розжига
7 Горелка
8 Электрод розжига-обнаружения пламени
9 Предельный термостат
10 Теплообменник
11 Датчик NTC контура ГВС
12 Вентилятор
13 Трубка для замера разрежения
14 Фланец дымовых газов
15 Прессостат
дымоудаления
16 Расширительный бак
17 Датчик NTC контура
отопления
18 Газовый клапан
19 Гидравлический
прессостат
20 Датчик потока
