РАЗДЕЛЬНЫЕ ДЫМОХОДЫ И ВОЗДУХОВОДЫ (Ø80)
Раздельные дымоотводы и воздуховоды можно
расположить произвольно относительно патрубков
котла.

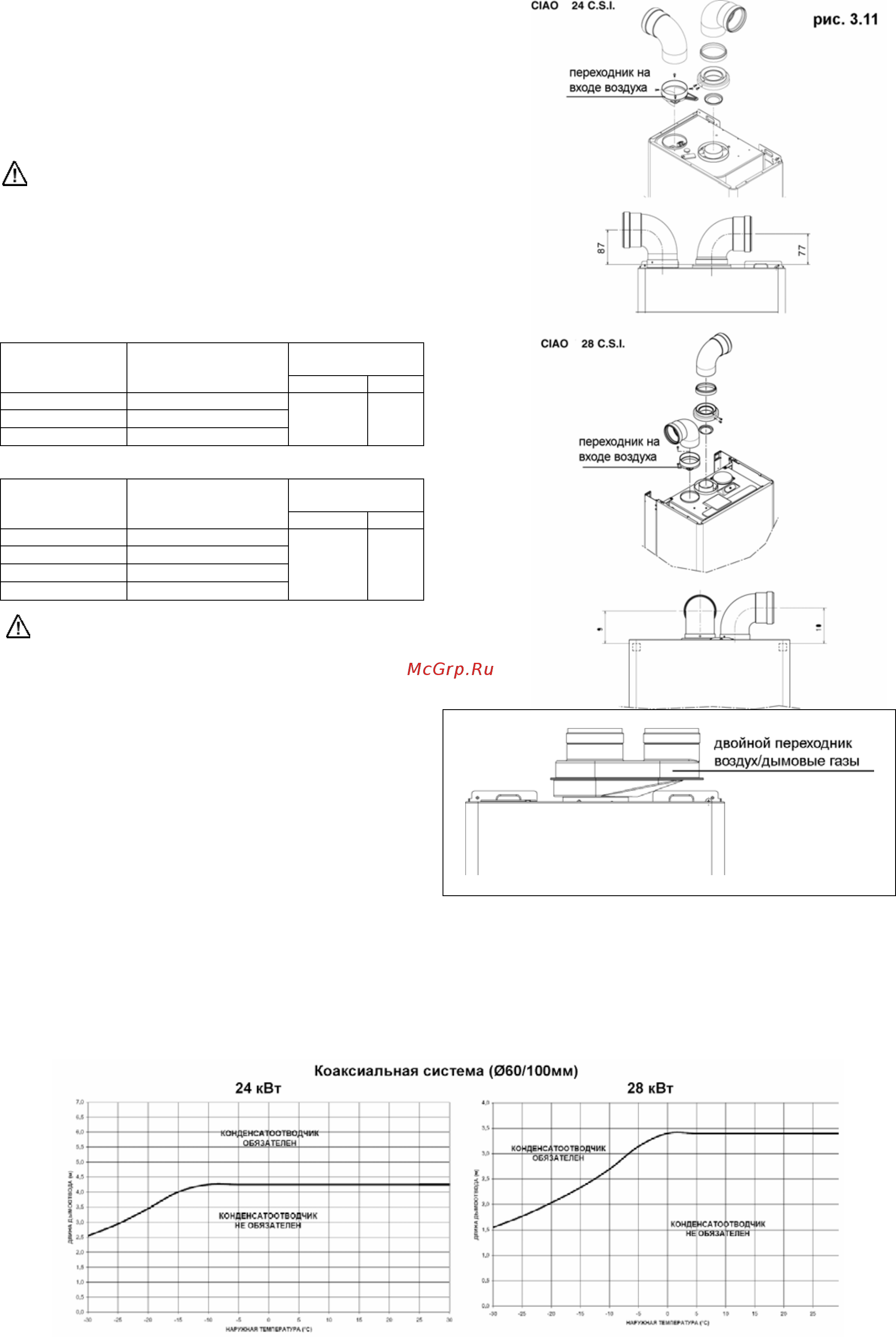

На рис 3.11 показаны базовые расстояния,
необходимые для присоединения раздельных
дымоотводов и воздуховодов. Расстояния отмеряются
от крепежного кронштейна котла.
Обратите внимание на правильную установку
комплекта раздельного дымоудаления.
В таблице приведена максимальная допустимая
длина прямолинейного участка дымоотвода или
воздуховода. В зависимости от длины установленных
дымоходов и воздуховодов, необходимо установить
соответствующий фланец, выбрав из тех, что входят в
комплект поставки котла (смотри таблицу, приведенную
ниже).
CIAO 24 C.S.I.
Потери на
отводах, м
Длина
дымоходов (м)
Фланец (L) дымовых
газов
45° 90°
2+2 Ø 42
>2+2 ÷ 6+6
Ø 44 (*)
>6+6 ÷ 16+16
Не установлен
0,5 0,8
(*) установлен в котле
CIAO 28 C.S.I.
Потери на
отводах, м
Длина
дымоходов (м)
Фланец (L) дымовых
газов
45° 90°
3+3 Ø 43
>3+3 ÷ 7+7
Ø 45(*)
>7+7 ÷ 11+11
Ø 47
>11+11 ÷ 14+14
Не установлен
0,5 0,8
(*) установлен в котле
Максимальная длина одного дымоотвода
(воздуховода) не должна превышать 18 метров (24 C.S.I.)
и 17 метров (28 C.S.I.).
В модели CIAO 24 CSI для того, чтобы направить
выход дымовых газов наиболее удобным для монтажа
образом (вход воздуха справа), можно использовать
специальный комплект для раздельного дымоудаления
(1100749) (рис 3.12).
рис. 3.12
УСТАНОВКА КОНДЕНСАТООТВОДЧИКОВ
При воздействие холодного воздуха на внешнюю поверхность дымоотвода внутри последнего возможно
образование конденсата. Для удаления конденсата рекомендуется устанавливать на дымоотводе специальные
устройства (конденсатоотводчики). Существуют конденсатоотводчики для коаксиальных дымоотводов/воздуховодов и
для отдельных дымоотводов, как для вертикальной, так и для горизонтальной установки. Они заказываются отдельно
вместе с элементами дымоотводов и воздуховодов.
По графикам можно определить необходимость установки конденсатоотводчиков для различных условий и
систем дымоудаления.
