20

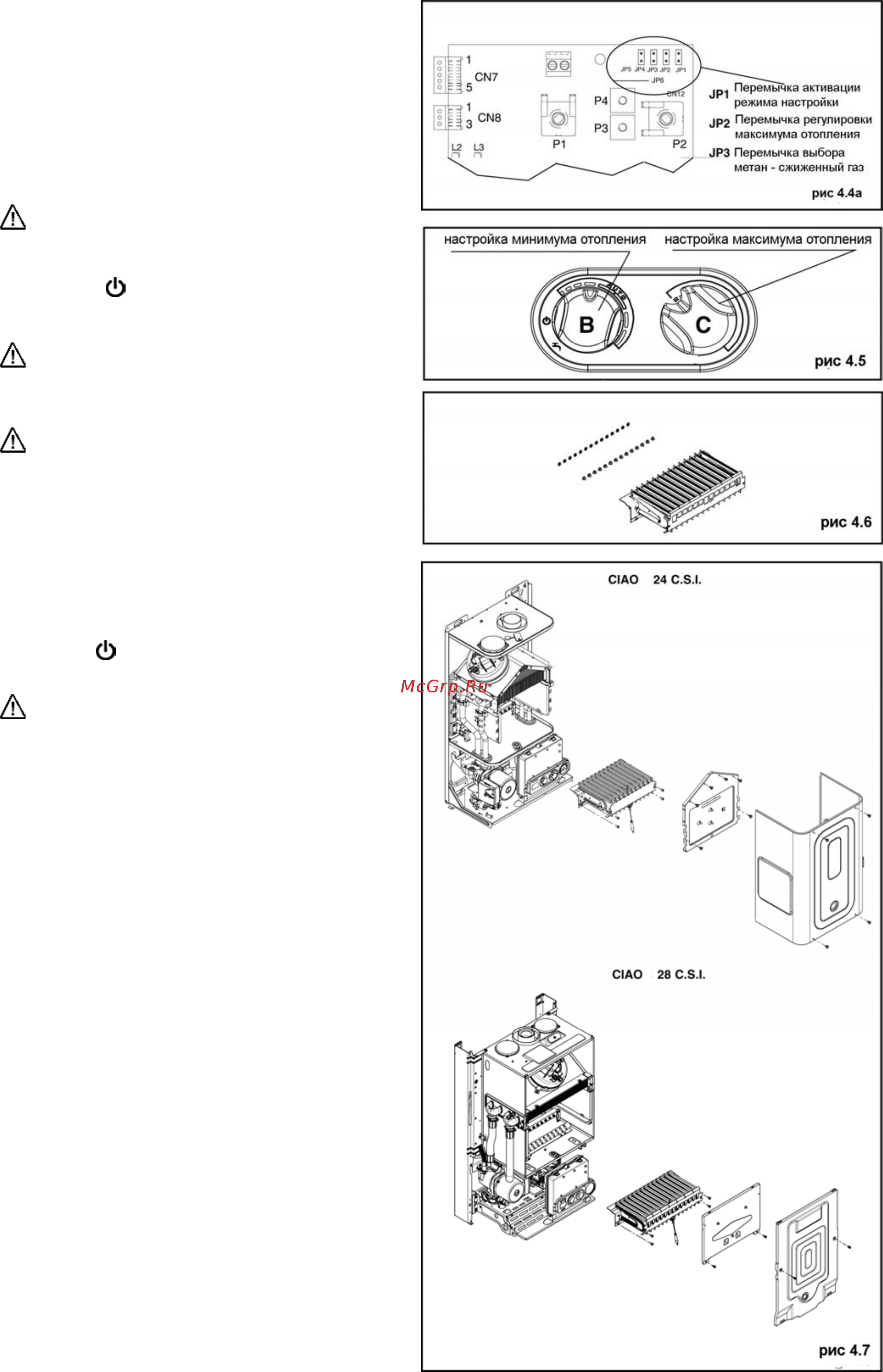

− Снимите перемычку JP2, чтобы сохранить в памяти
котла значение максимальной мощности для
режима отопления
− Снимите перемычку JP1, чтобы сохранить в
памяти котла значение минимальной мощности
для режима отопления и выйти из процедуры
настройки
− Снова соедините штуцер компенсации давления с
воздухозаборной камерой
Отсоедините манометр и затяните винт на штуцере
измерения давления.
Чтобы выйти из режима настройки, не сохраняя
заданные значения, выполните одно из
нижеперечисленных действий:
a) установите переключатель режимов работы в
положение
(OFF - Выключено)
b) отключите электропитание
c) снимите перемычку JP1/JP2
Режим настройки завершается автоматически,
и при этом не сохраняются значения минимума
и максимума, по истечении 15 минут после его
активации.
Режим настройки завершается автоматически
также в случае предварительной или
окончательной аварийной остановки. В этом
случае заданные параметры также НЕ будут
сохранены.
Замечание
Чтобы выполнить настройку только максимальной
мощности в режиме отопления, можно снять перемычку
JP2 (для того чтобы сохранить максимум), после чего
выйти из режима настройки, не сохраняя минимум, для
чего установить переключатель режимов работы в
положение
(OFF - Выключено) или отключить
электропитание котла.
После каждого изменения регулировки газового
клапана, устанавливайте на него пломбу.
По окончании регулировок:
− Верните температуру, установленную на термостате
температуры в помещении, на нужное значение
− Переведите регулятор температуры воды в системе
отопления на нужное значение
− Закройте панель с приборами контроля и управления
− Установите на место облицовку.
4.6 Переход на газ другого типа
Котел поставляется для работы на газе метане
(G20) или на сжиженном нефтяном газе GPL (G30/G31),
в соответствии с надписью на табличке с техническими
данными, прикрепленной на котле.
Можно перевести котел с одного типа газа на
другой, используя специальные комплекты, которые
поставляются на заказ:
− Комплект для работы на природном газе
− Комплект для работы на сжиженном газе
