25
Зеленый световой индикатор на панели управления
(1 - рис. 2.1а) будет мигать с частотой раз в 3,5 секунды,
если котел находится в режиме ожидания.
Котел будет находиться в режиме ожидания до тех
пор, пока не поступит запрос на нагрев воды и не
включится горелка, тогда световой индикатор начнет
гореть непрерывным зеленым светом, что указывает на
наличие пламени.
Котел будет работать до тех пор, пока не будет
достигнута заданная температура или пока не будет
удовлетворен запрос на нагрев воды, после чего он
снова перейдет в режим ожидания “stand-by”.
Если при розжиге или во время работы котла
случиться какая-либо неполадка, котел выполнит
«АВАРИЙНУЮ ОСТАНОВКУ» : при этом зелёный
световой индикатор на панели управления погаснет, а
загорится красный световой индикатор,
сигнализирующий о блокировке котла (смотри главу
«Световые индикаторы и неполадки»).

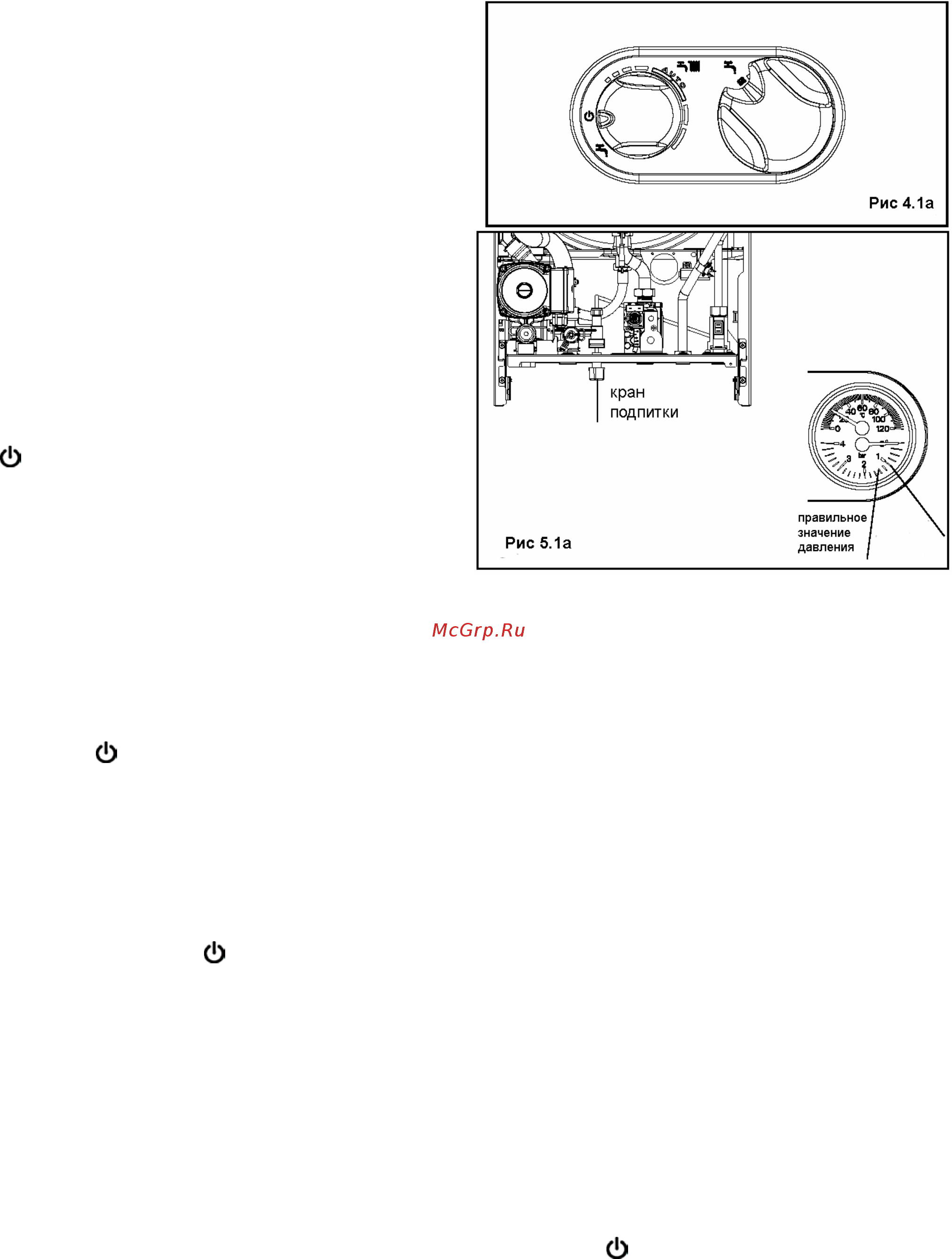

Как перезапустить котёл после аварийной остановки
Чтобы возобновить работу котла переведите
переключатель режимов работы (рис. 4.1а) в положение
, подождите 5-6 секунд, затем снова переведите его в
нужное положение: лето или зима. Проследите за тем,
чтобы красный световой индикатор погас после
выполнения этой манипуляции.
После этого котел запуститься автоматически, а
световой индикатор, который горел красным цветом,
теперь начнёт гореть зелёным.
Замечание. Если не удаётся возобновить
нормальную работу котла, вызовите сервисного
специалиста.
4а ОТКЛЮЧЕНИЕ
Отключение на короткий период времени
Если вы отсутствуете непродолжительное время, установите переключатель режимов работы (2 – рис. 2.1а) в
положение
(OFF - Выключено).
При этом электрическое питание останется включенным и останется открытой подача топлива, а котел будет
находиться под защитой следующих систем:
- Защита от замерзания: если температура котловой воды опускается ниже 5˚С, включится циркуляционный насос и
произойдет розжиг горелки, которая будет работать на минимальной мощности, чтобы довести температуру воды до
безопасного уровня (35°С).
- Защита циркуляционного насоса от заклинивания: каждые 24 часа циркуляционный насос включается на 30 с.
Отключение на длительный период времени
Если вы будете отсутствовать в течение длительного времени, установите переключатель режимов работы (2
– рис. 2.1а) в положение
(OFF - Выключено).
Установите главный выключатель системы в положение «выключено».
Закройте кран на трубопроводе топлива и кран воды на системе отопления и на системе ГВС.
В этом случае системы защиты от замерзания и защиты от заклинивания будут отключены. Слейте воду из
системы отопления и системы ГВС, если существует опасность замерзания.
5а ПРОВЕРКИ
В начале отопительного сезона и периодически во время эксплуатации проверяйте по манометру давление,
которое при холодной системе должно находиться в диапазоне от 0,6 до 1,5 бар. При таких значениях давления в
системе не будет шумов при работе, вызванных присутствием воздуха.
Если циркуляция воды недостаточная, котёл отключится. Ни в коем случае давление воды не должно
опускаться ниже 0,5 бар (красная область).
Если вы обнаружите, что давление все-таки опустилось ниже этого уровня, давление воды в котле
необходимо восстановить следующим образом:
− установите переключатель режимов работы (2 – рис. 2.1а) в положение
(OFF - Выключено).
− Откройте кран подпитки (рис. 5.1а) и держите его открытым до тех пор, пока давление не поднимется до уровня от
1 до 1,5 бар.
Аккуратно закройте кран подпитки.
Установите переключатель режимов работы обратно в то положение, в котором он находился до выполнения
данной операции.
Если давление падает слишком часто, вызовите сервисного специалиста.
