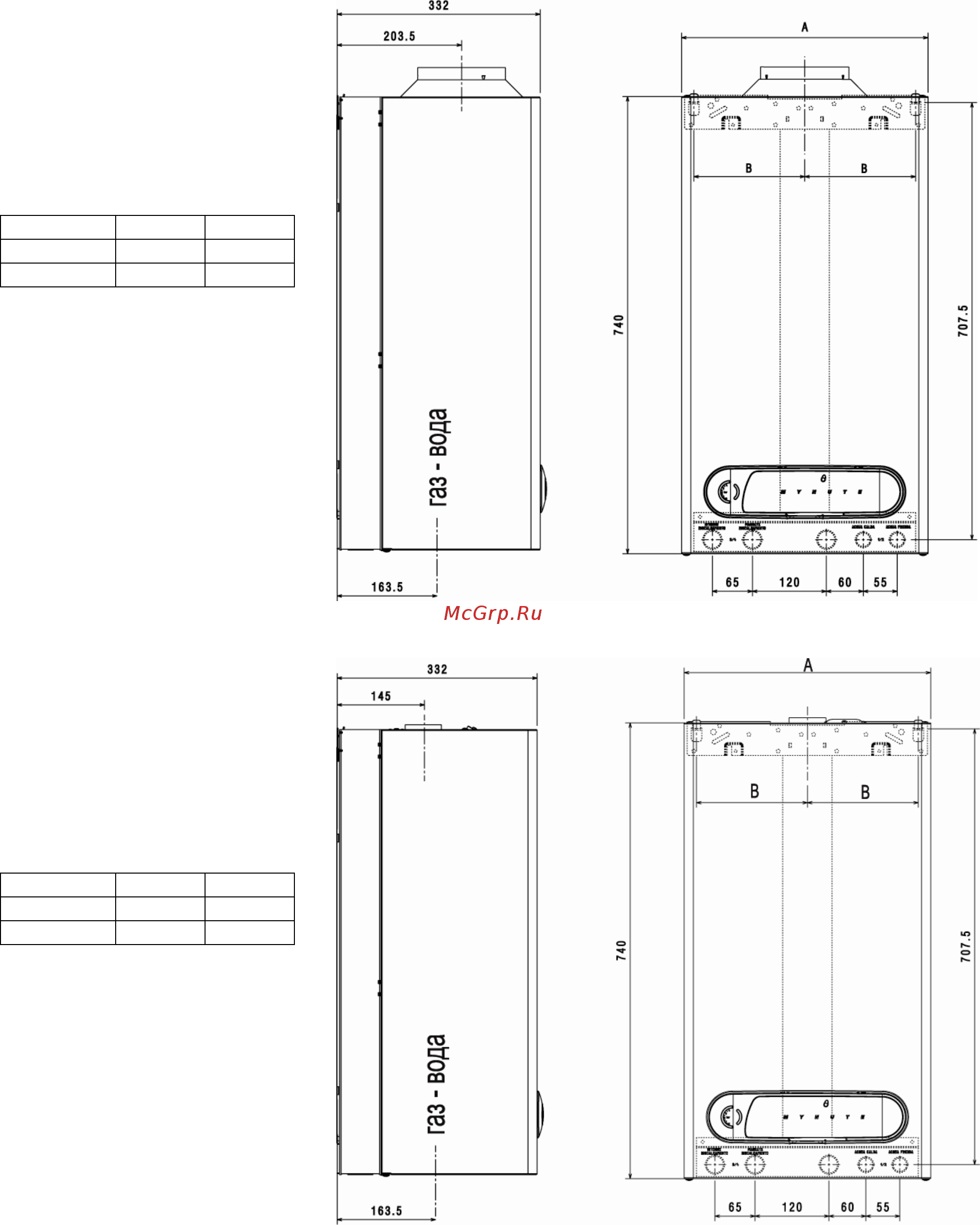

2.8 Габаритные и присоединительные размеры
MYNUTE DGT 24-28 CAI
A B
24 C.А.I.
400 180
28 C.А.I.
450 205
Рис. 2.6
MYNUTE DGT 24-28 CSI
A B
24 C.S.I.
400 180
28 C.S.I.
450 205
Рис. 2.7
