Beretta MYNUTE DGT 24 CAI [16/24] Подключение газа
![Beretta MYNUTE DGT 24 CSI [16/24] Подключение газа](/views2/1421702/page16/bg10.png)
16

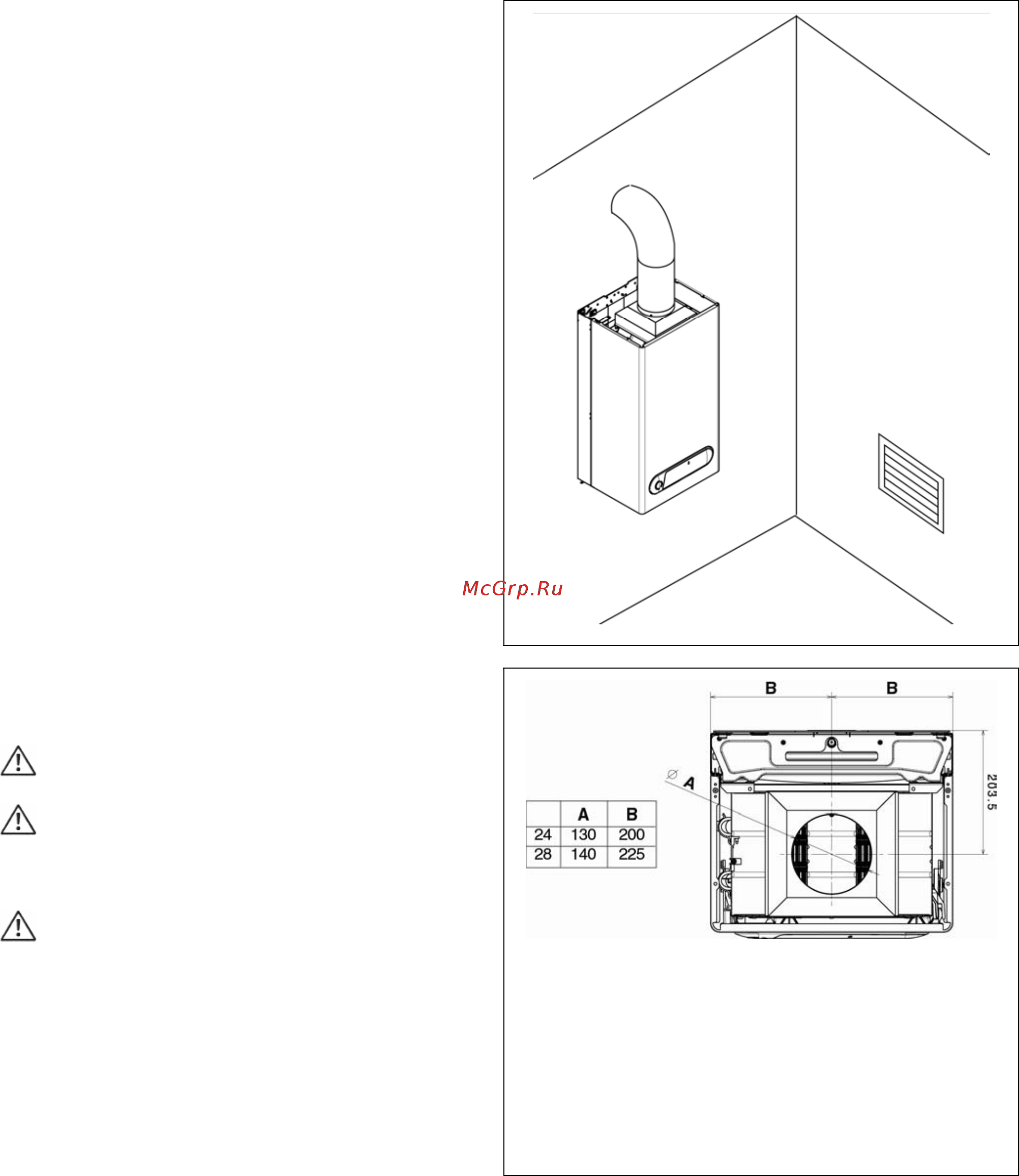

Рис. 3.3
3.4 Подключение газа
Перед тем как подключать котел к
газовой сети, убедитесь в том, что:
- соблюдены действующие стандарты
- тип газа соответствует тому, на который
рассчитан котел
- газопровод очищен от грязи.
Во избежание лишних потерь давления,
подводку газа необходимо выполнять жесткой
подводкой диаметром не менее ¾’.
Рекомендуем установить на газопровод
фильтр соответствующего размера, если в
газопроводе содержатся посторонние частицы.
По окончании монтажа проверьте
герметичность соединений, как предусмотрено
действующими стандартами монтажа.
3.5 Удаление продуктов сгорания и
забор воздуха
Mynute DGT 24-28 CAI (открытая камера
сгорания)
Дымоход и патрубок для присоединения к
дымоходу должны соответствовать местным и
государственным стандартам и предписаниям.
Дымоход должен обязательно быть жестким,
соединения между элементами дымохода должны
быть герметичными, устойчивыми к температуре и
к механическим воздействиям.
Неизолированные дымоходы являются
потенциальными источниками опасности.
Отверстия для прохода участвующего в
горении воздуха и для вентиляции помещения
должны соответствовать техническим
стандартам.
Запрещается закрывать или уменьшать
размер вентиляционных отверстий в том
помещении, где установлен котел.
На рисунке 3.4 показан вид котла сверху и даны
базовые размеры, определяющие, где находится
центр отверстия для выхода дымовых газов по
отношению к крепежному кронштейну котла.
Рис. 3.4
