Beretta MYNUTE DGT 24 CAI [20/24] Розжиг и работа
![Beretta MYNUTE DGT 28 CAI [20/24] Розжиг и работа](/views2/1421702/page20/bg14.png)
20
4 РОЗЖИГ И РАБОТА
4.1 Предварительные проверки
Первый розжиг должен осуществляться обученным работе с данным оборудованием
специалистом.
Перед тем как запустить котел, проверьте следующее:
- параметры питающих коммуникаций (электричество, вода, газ) соответствуют данным,
приведенным на таблице;
- трубопроводы, которые отходят от котла, защищены теплоизоляцией;
- системы дымоудаления и воздухозабора работают должным образом;
- в том случае, если котел устанавливается между шкафами или внутри них, должны быть
обеспечены минимальные расстояния до ближайших предметов (не менее 30 мм) для
проведения нормального технического обслуживания;
- трубопровод подачи топлива должен быть герметичным;
- расход и давление газа в подающем газопроводе соответствует требуемым;
- на питающем газопроводе установлены все устройства безопасности и управления,
предписанные действующими стандартами.
4.2 Розжиг котла

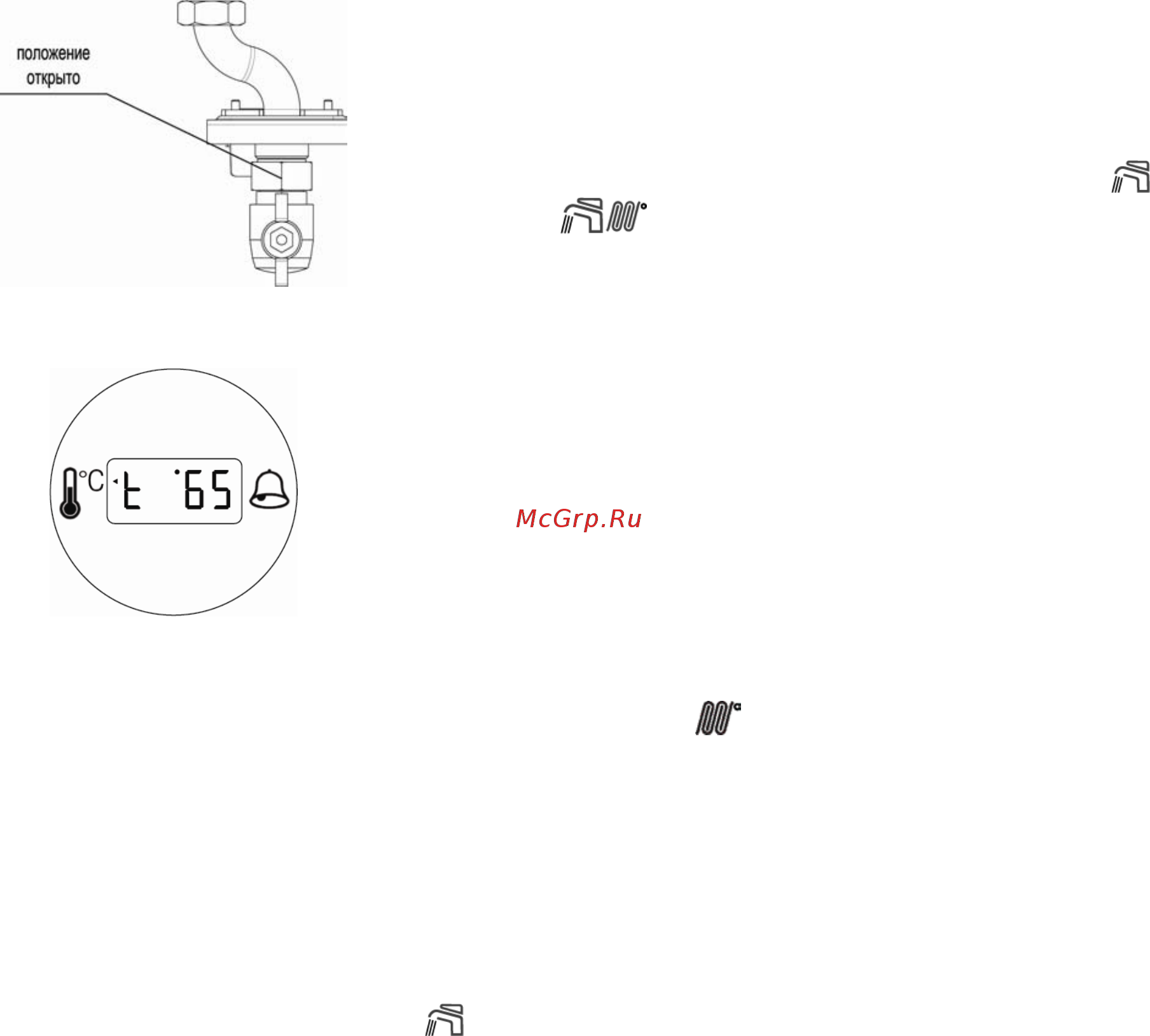

Рис. 4.1
Рис. 4.2
Для розжига котла необходимо выполнить следующие
операции:
- откройте вентиль газа, повернув против часовой стрелки
ручку, которая находится под котлом, для того чтобы
открыть подачу топлива (рис. 4.1)
- подайте электропитание на котел и установите
переключатель режимов работы в положение «лето»
или
«зима»
(рис. 4.2) в зависимости от того, какой режим
работы вам нужен.
В том случае, если установлен программируемый
таймер или термостат температуры в помещении,
необходимо чтобы они стояли в положении включено и были
установлены на более высокое значение температуры, чем
реальная температура в помещении. Это необходимо для
того, чтобы котел включился.
Зимний режим работы котла
В случае поступления запроса на подогрев воды в
контуре отопления котел включается. При этом зеленый
световой индикатор начинает гореть постоянным светом.
Цифровой дисплей загорается и начинает отображать
температуру воды в системе отопления (рис. 4.2)
Регулирование температуры воды в системе отопления
Поверните ручку на панели управления с символом «
» для установки температуры воды в
системе отопления: по часовой стрелке – увеличение температуры, против часовой стрелки –
уменьшение температуры.
Летний режим работы котла
В случае поступления запроса на производство горячей воды, котел включается. При этом
зеленый световой индикатор начинает гореть постоянным светом. Цифровой дисплей загорается и
начинает отображать температуру в системе ГВС.
Регулирование температуры в системе ГВС
Поверните ручку с символом «
» для установки температуры в системе ГВС: по часовой
стрелке – увеличение температуры, против часовой стрелки – уменьшение температуры.
