13
ОБОЗНАЧЕНИЯ НА ЭЛЕКТРИЧЕСКОЙ СХЕМЕ (C.A.I. – C.S.I.)
РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
ЦВЕТА
Bl Синий Ма Коричневый Ne Черный Ro Красный
Bi белый Vi Фиолетовый Gi Желтый V Зеленый
Р1 Потенциометр для регулирования
температуры в системе ГВС
Р2 Потенциометр для регулирования
температуры в системе отопления
Р3 Переключатель OFF – лето - зима – режим
газоанализа
Р4 Потенциометр для установки минимальной
мощности в режиме отопления (только для
модели C.S.I.)
Р5 Потенциометр для установки
максимальной мощности в режиме
отопления (если установлен)
Т.А. Термостат температуры в помещении
Т.F. Термостат дымовых газов (только для
модели C.А.I.)
P.F. Прессостат дымоудаления (только для
модели C.S.I.)
T.L. Предельный термостат
P.A. Гидравлический прессостат
FL Реле протока
S.R. Датчик NTC температуры в системе
отопления
S.S. Датчик NTC системы ГВС
JP1 Перемычка для выбора режима «только
отопление»
JP2 Перемычка для обнуления таймера
системы отопления
JP3 Перемычка для переключения с
природного на сжиженный нефтяной газ
JP4 Перемычка для снятия ограничения по
температуре в системе ГВС
F Внешний плавкий предохранитель 2 А
F1 Плавкий предохранитель 2 А
E.A./R. Электрод розжига/обнаружения пламени
RL1 Реле управления насосом
RL2 Реле управления вентилятором (только для
модели C.S.I.)
RL3 Трехходовой клапан
RL4 Реле, дающее разрешающий сигнал на
розжиг
LED Зеленый световой индикатор – включено
электрическое питание
Красный световой индикатор –
сигнализация о неисправности
Мигает оранжевый индикатор – включена
функция газоанализа
MOD Модулятор
P Насос
V Вентилятор
3V Серводвигатель 3-х ходового клапана
CP04X Плата управления
TRF1 Трансформатор
OPE Соленоид газового клапана
CN1-CN11 Соединительные разъемы
ACF01X Модуль розжига и контроля
пламени
TRХ Дистанционный трансформатор розжига
МЕ Клеммная колодка для подключения
внешних устройств
CPVIS Цифровой дисплей

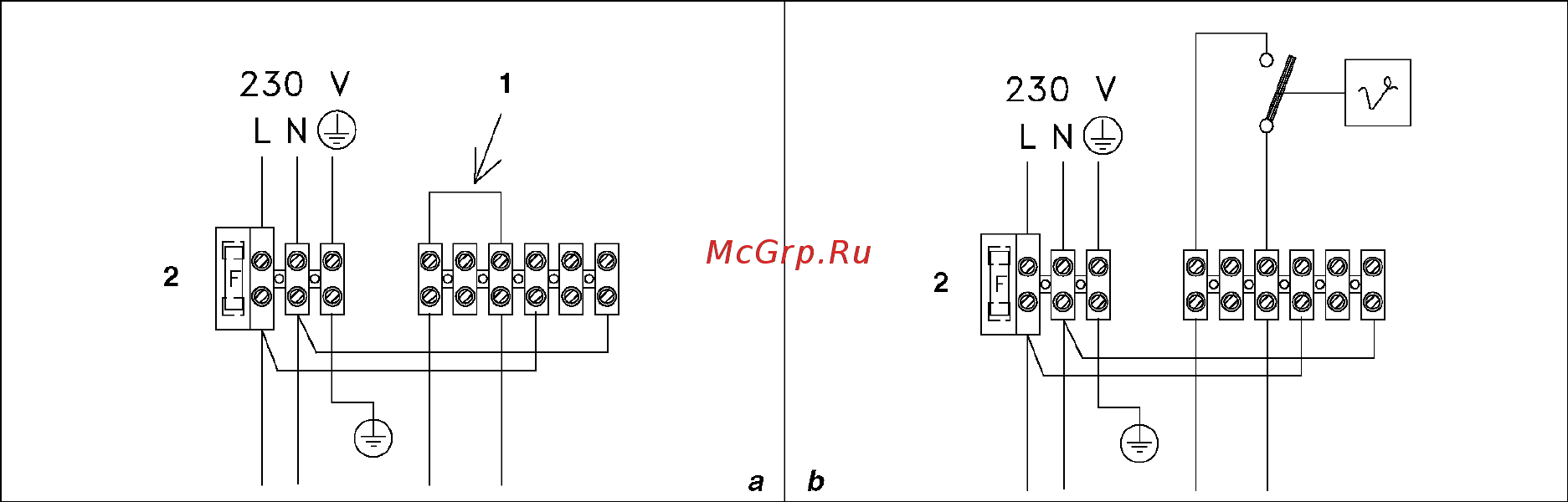

2.11 Подключение термостата температуры в помещении
а. Обычное подключение.
1 – Перемычка термостата температуры в помещении
2 – плавкий предохранитель 2 A
b. Термостат температуры в помещении подключается, как показано на схеме. Сначала необходимо
снять перемычку на клеммной колодке с 6 контактами. Контакты термостата температуры в
помещении должны быть рассчитаны на V=230 Вольт
2 – плавкий предохранитель 2 A
