18

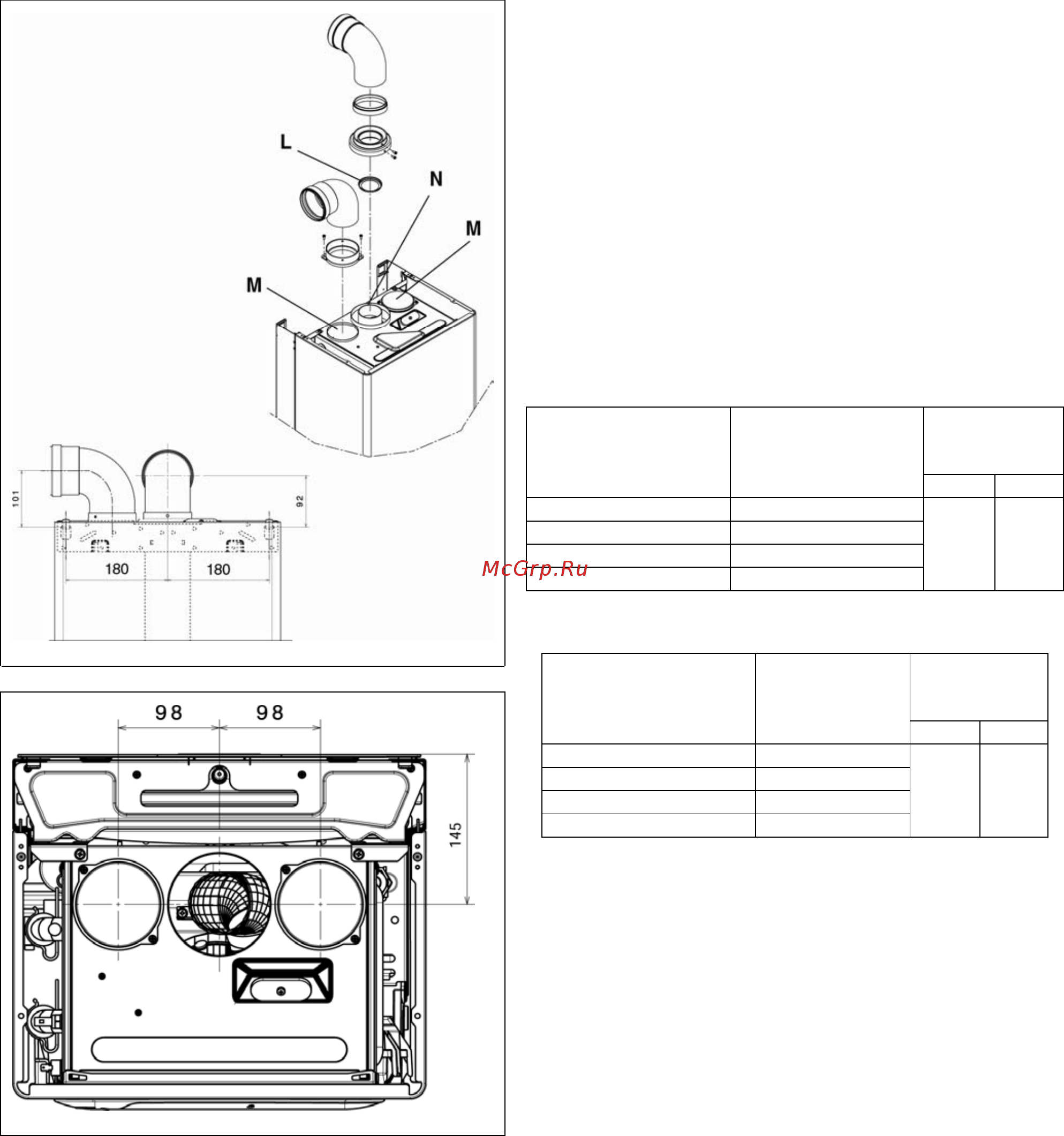

Рис. 3.7
Рис. 3.8
РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Раздельные дымоходы можно расположить
произвольно относительно котла. Дымоотвод для
выхода продуктов горения (N) показан на рисунке 3.7.
Воздуховод для забора участвующего в горении
воздуха можно присоединить к входу (М), но
предварительно необходимо снять заглушку, которая
крепится винтами.
Фланец дымовых газов (L) можно при
необходимости снять с помощью отвертки, действуя ею
как рычагом.
На рис 3.7 показаны базовые расстояния,
необходимые для прокладки через стену раздельных
дымоходов и воздуховодов. Расстояния отмеряются от
крепежного кронштейна котла.
В таблице указаны максимально допустимые
прямолинейные длины.
24 C.S.I.
Потери
напора на
отводах (м)
Длина дымоходов
(м)
Фланец (L)
дымовых газов
45° 90°
3,5+3,5 Диаметр 42
>3,5+3,5-9,5+9,5 Диаметр 44 (**)
>9,5+9,5-14+14 Диаметр 46
>14+14-20+20 Не установлен
0,5 0,85
(**) установлен на котле
28 C.S.I.
Потери
напора на
отводах (м)
Длина дымоходов
(м)
Фланец (L)
дымовых
газов
45° 90°
3+3 Диаметр 43
>3+3 - 7+7 Диаметр 45(**)
>7+7 - 11,5+11,5 Диаметр 47
>11,5+11,5-14,5+14,5
Не установлен
0,5 0,85
(**) установлен на котле
В зависимости от получившейся длины дымоходов
и воздуховодов, необходимо установить фланец, выбрав
один из тех, которые установлены в котле (смотри
приведенную таблицу).
На рисунке 3.8 показан вид котла сверху и даны
базовые размеры, определяющие, где находится центр
отверстия для выхода дымовых газов и центр отверстия
для подачи воздуха по отношению к крепежному
кронштейну котла.
