19

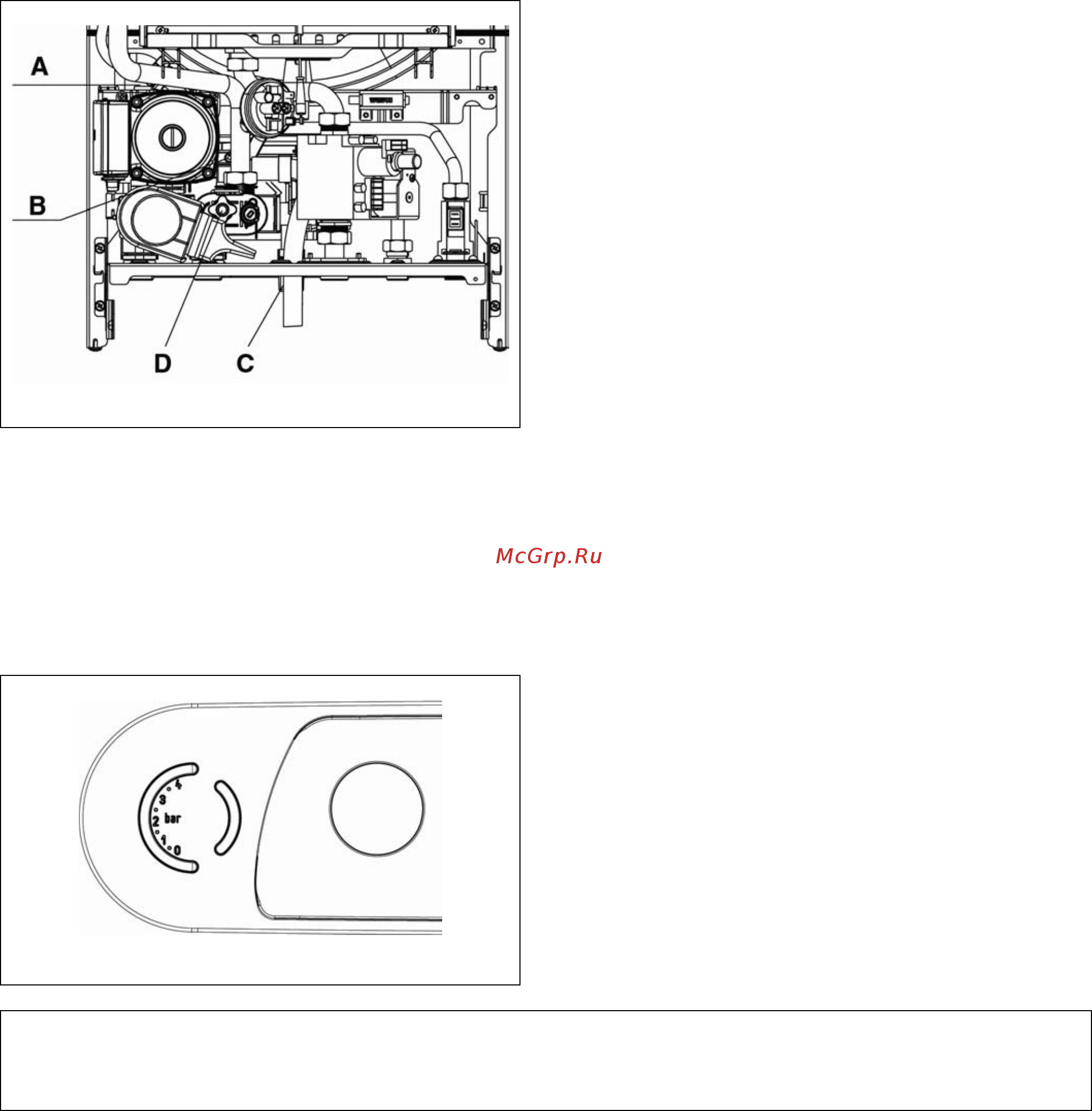

Рис. 3.9
Рис. 3.10
3.6 Заполнение системы отопления
После присоединения системы отопления и
ГВС к котлу можно начинать заполнение котла
водой. Данную операцию необходимо выполнять
при остывшей системе. Для этого выполните
следующую последовательность действий:
- открутите на два или три оборота пробку
автовоздушника (А) рис 3.9
- убедитесь в том, что вентиль на входе холодной
воды открыт
- откройте кран подпитки (C) до тех пор, пока
давление на манометре не достигнет
приблизительно 1 бар (рис 3.10).
По окончании заливки воды закройте кран
подпитки.
На котле имеется автоматический
воздухоотделитель, поэтому не требуется
выполнять никаких ручных операций по выпуску
воздуха из системы отопления.
Горелка разжигается только в том случае,
если завершен этап выпуска воздуха.
3.7 Слив воды из системы отопления
Для слива воды из системы отопления,
действуйте следующим образом:
- отключите котел
- ослабьте клапан слива воды из котла (D)
- слейте воду из самых нижних точек системы
отопления.
3.8 Слив воды из системы ГВС
Если существует опасность замерзания,
необходимо слить воду из контура ГВС, для чего
выполните следующую последовательность
действий:
- закройте главный вентиль на водопроводной сети
- откройте все краны с горячей и холодной водой
- слейте воду из самых нижних точек системы.
ВНИМАНИЕ!
Слив из предохранительного клапана (B) рис 3.9 должен быть соединен с канализацией.
Производитель не несет ответственности за вероятные затопления, вызванные срабатыванием
предохранительного клапана.
