Beretta MYNUTE DGT 24 CAI [22/24] Сигнализация о неисправностях
![Beretta MYNUTE DGT 24 CAI [22/24] Сигнализация о неисправностях](/views2/1421702/page22/bg16.png)
22
рис 4.5
Отключение на длительный период времени
Если вы будете отсутствовать в течение
длительного времени, поверните переключатель режимов
работы в положение OFF/RESET.
При повороте переключателя режимов в положение
OFF/RESET, дисплей погаснет и на нем отобразятся
символы «--» (рис 4.4).

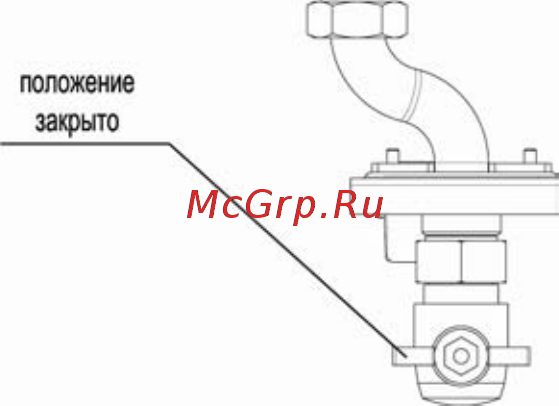

Закройте газовый кран, расположенный под котлом,
повернув ручку по часовой стрелке (рис. 4.5) Функция
защиты от замерзания будет отключена: слейте воду из
системы, если существует опасность замерзания.
4.3 Сигнализация о неисправностях
При возникновении неполадок, загорается желтый или красный световой индикатор, а на дисплее
отображается один из следующих кодов:
А 01 отсутствует пламя – красный световой индикатор горит постоянно;
А 02 сработал предельный термостат - красный световой индикатор мигает;
А 03 сработал прессостат дымоудаления (только для C.S.I.) - красный световой индикатор горит
постоянно; сработал термостат дымовых газов (только C.A.I.) красный световой индикатор
горит постоянно;
А04 сработал гидравлический прессостат (после промежуточного этапа*) - красный световой
индикатор горит постоянно;
А06 датчик NTC системы ГВС – желтый световой индикатор горит постоянно (виден только когда
котел находится в режиме ожидания stand by);
А07 датчик NTC системы отопления - красный световой индикатор горит постоянно;
* На промежуточном этапе котел ожидает восстановления рабочих условий. Если после истечения
времени ожидания котел не начнет работать правильно, он остановится окончательно и загорится
красный световой индикатор.
4.4 Устранение неисправностей
Для аварийных остановок А 01-02-03: поверните переключатель режимов работы в положение
OFF/RESET, подождите 5-6 секунд, затем поверните переключатель режимов в нужное положение:
летний или зимний режим. Свяжитесь с сервисной службой, если после перезапуска котла, снова
произойдет аварийная остановка.
Для аварийной остановки А 04: если давление, отображаемое на манометре воды, расположенном на
панели управления, стало меньше 0,5 бар, действуйте следующим образом:
- поверните переключатель режимов работы в положение OFF/RESET,
- для моделей C.A.I. и C.S.I.:
- откройте кран подпитки и доведите давление в системе до значения 1 - 1,5 бар.
Если давление постоянно падает, обратитесь в сервисную службу.
- подождите 5-6 секунд, затем поверните переключатель режимов в нужное положение: летний или
зимний режим. Свяжитесь с сервисной службой, если после перезапуска котла, снова произойдет
аварийная остановка.
Для аварийной остановки А 06: Обратитесь в Сервисную Службу.
Для аварийной остановки А 07: Обратитесь в Сервисную Службу.
