Beretta POWER PLUS 100 M [10/72] Гидравлическая схема
![Beretta POWER PLUS 100 M [10/72] Гидравлическая схема](/views2/1421730/page10/bga.png)

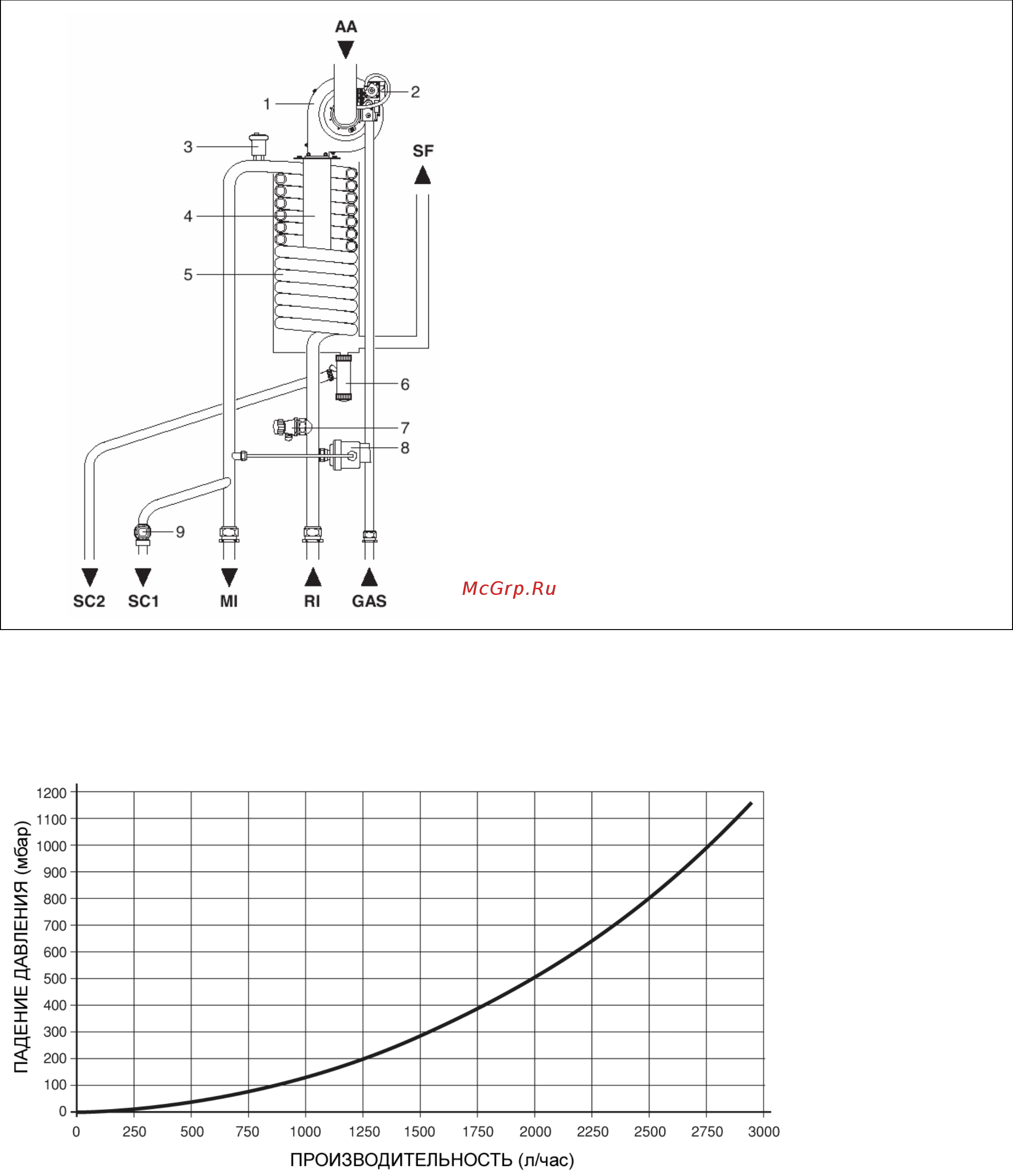

Гидравлическая схема
1 – Вентилятор
2 – Клапан газа
3 – Автовоздушник
4 – Горелка
5 – Теплообменник
6 – Конденсатоотводчик
7 – Сливной вентиль
8 – Дифференциальное реле давления воды
9 - Предохранительный клапан
АА – Забор воздуха
SF – Выход дымовых газов
SC – Слив
MI – Подающий трубопровод системы отопления
RI – Обратный трубопровод системы отопления
GAS – Подача газа
Гидравлическое сопротивление котла
Котел POWER PLUS поставляется без насоса, который должен быть установлен в системе.
При подборе производительности насоса, смотрите падение давления воды в котле, которое показано на
рисунке, приведенном далее.
10
