Beretta POWER PLUS 100 M [8/72] Конструкция
![Beretta POWER PLUS 100 M [8/72] Конструкция](/views2/1421730/page8/bg8.png)

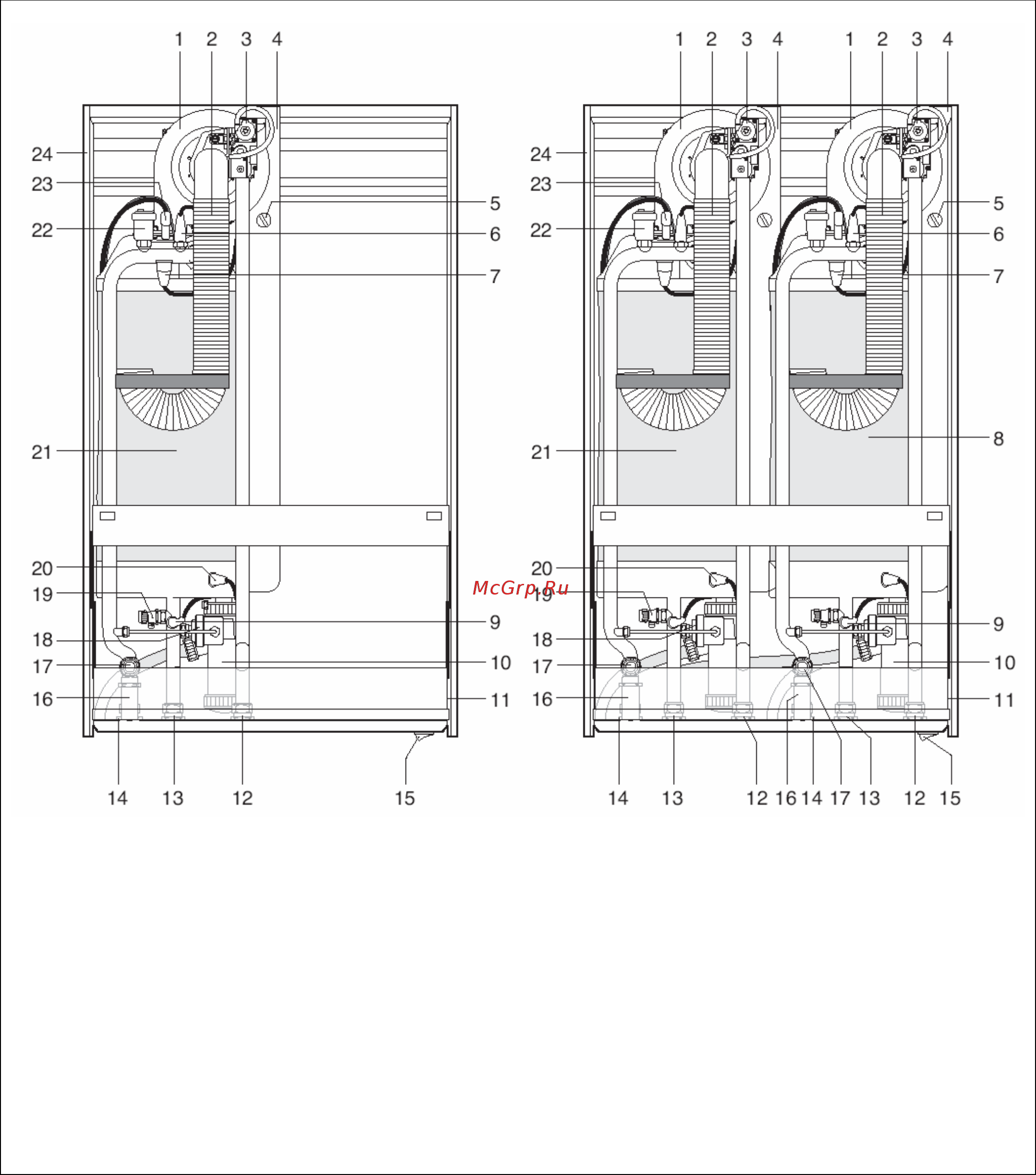

Конструкция
1 – Вентилятор
2 – Фитинг для входа воздуха для горения
3 – Клапан газа
4 – Фитинг для выхода дымовых газов
5 – Точка отбора дымовых газов для анализа
6 – Датчик на подающем трубопроводе
7 – Предохранительный термостат
8 – ВТОРАЯ камера сгорания (модели 100 М и 100 S)
9 – Датчик на обратном трубопроводе
10 – Гидрозатвор конденсатоотводчика
11 – Панель управления (поворачивается на 90˚)
12 – Подача газа
13 – Вход обратного трубопровода в теплогенератор
14 – Выход подающего трубопровода из
теплогенератора
15 – Главный выключатель
16 - Сливная трубка предохранительного клапана
17 - Предохранительный клапан (5,4 бар)
18 – Дифференциальное реле давления воды
19 – Сливной вентиль
20 – Датчик дымовых газов
21 – ПЕРВАЯ камера сгорания
22 – Автоматический клапан для выпуска воздуха
23 – Электрод розжига / обнаружения пламени
24 – Панели облицовки
8
