Подключение топлива
Необходимо подключить котел POWER PLUS к линии подачи природного газа или сжиженного газа в
соответствии с действующими в данном секторе стандартами.
Прежде чем выполнять подключение, убедитесь в том, что:
− Тип подводимого газа соответствует тому, на который настроен котел
− Трубопроводы тщательно прочищены
− Диаметр трубопроводов подачи газа такой же или больше, чем штуцеры на котле (3/4 дюйма), а падение
давления меньше, чем падение давления между точкой подключения газа и котлом
После завершения монтажа убедитесь в том, что все стыки плотно затянуты, как того требуют стандарты
монтажа.
Не трубопроводе газа необходимо установить соответствующий фильтр.
Выход дымовых газов и подача воздуха для горения
Дымоход и место присоединения к дымоходу
должны быть выполнены в соответствии с
действующими стандартами и законодательством.
Трубопроводы должны быть жесткими и
устойчивыми к температуре, конденсату и
механическим воздействиям, а также должны быть
герметичными.
Неизолированные дымоходы являются
потенциальным источником опасности.

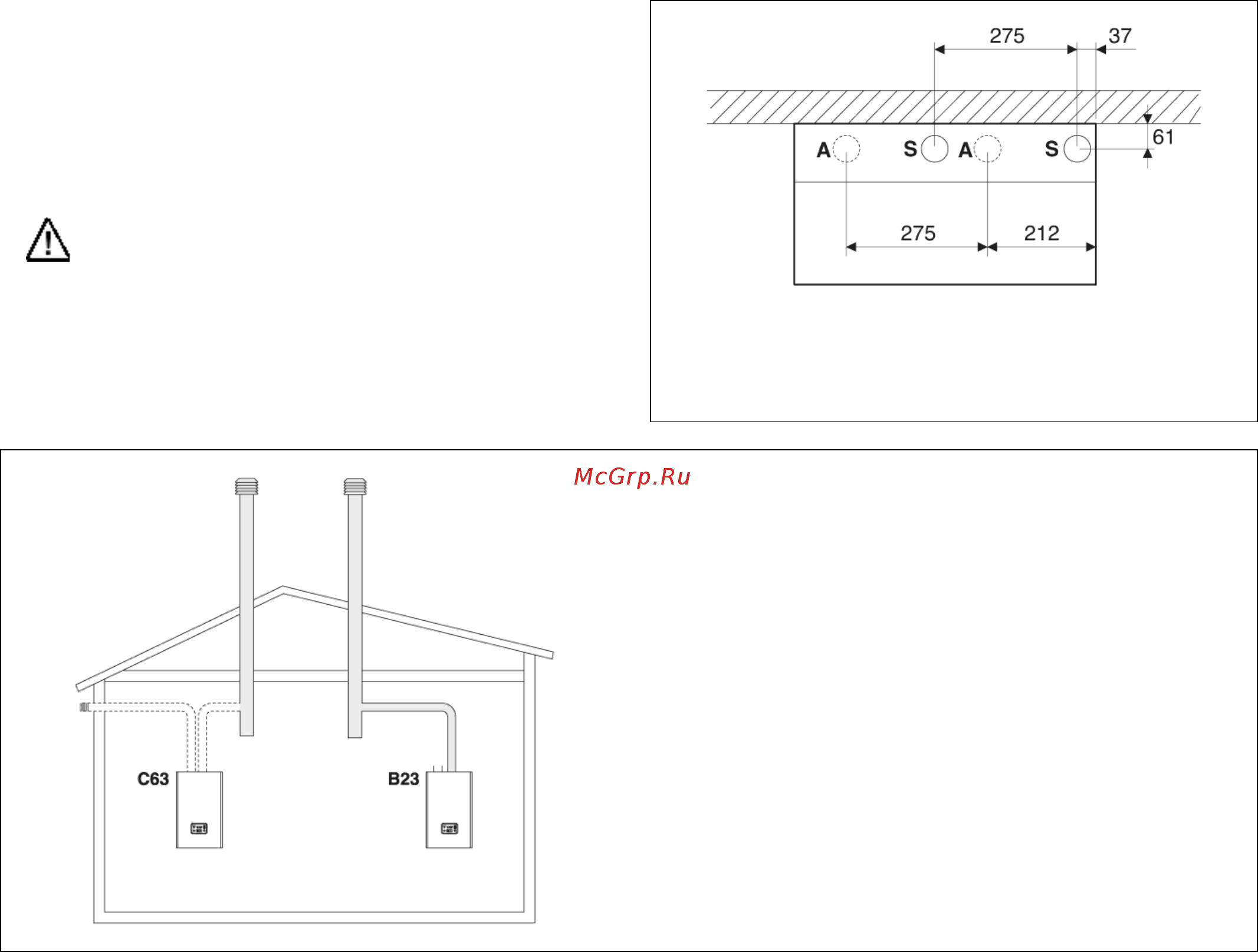

А – Забор воздуха диаметр 50 мм (*)
S – Дымоход диаметр 50 мм
(*) Отдельно можно заказать крышка на вход
воздуха для горения
В23 Вентилятор перед дымоходом. Воздух для
горения берется непосредственно из
помещения, в котором установлен котел.
Дымоход выполнен в виде горизонтальных и
вертикальных трубопроводов, имеющих
вентиляционные отверстия.
С63 Вентилятор перед дымоходом. Воздух для
горения и выход дымовых газов не имеют
оконечных элементов.
29
