Идентификация

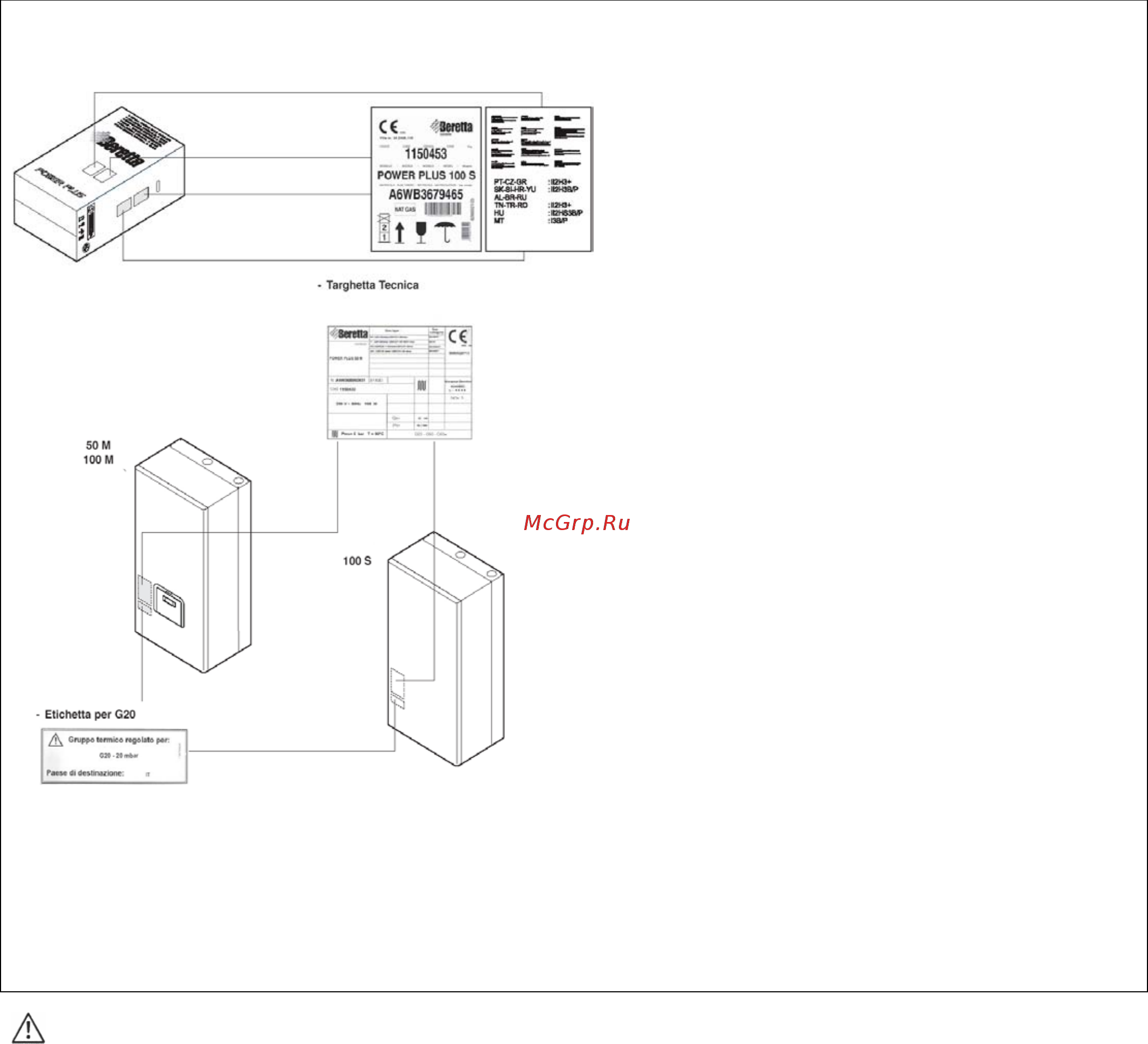

Котлы можно идентифицировать с помощью следующих
опознавательных наклеек:
- Наклейка на упаковке
На ней показан код, серийный номер
- Табличка с мощностью
На ней показаны технические характеристики и
производительность котла.
- Наклейка для газа G20
- Наклейка с характеристиками газа
В ней указывается тип топлива, на котором
работает данный котел.
Если таблички или прочие идентификационные надписи были повреждены, сняты или потеряны, это затруднит
выполнение установки и технического обслуживания.
7
