Beretta POWER PLUS 100 M [38/72] Первый запуск
![Beretta POWER PLUS 100 M [38/72] Первый запуск](/views2/1421730/page38/bg26.png)
Первый запуск

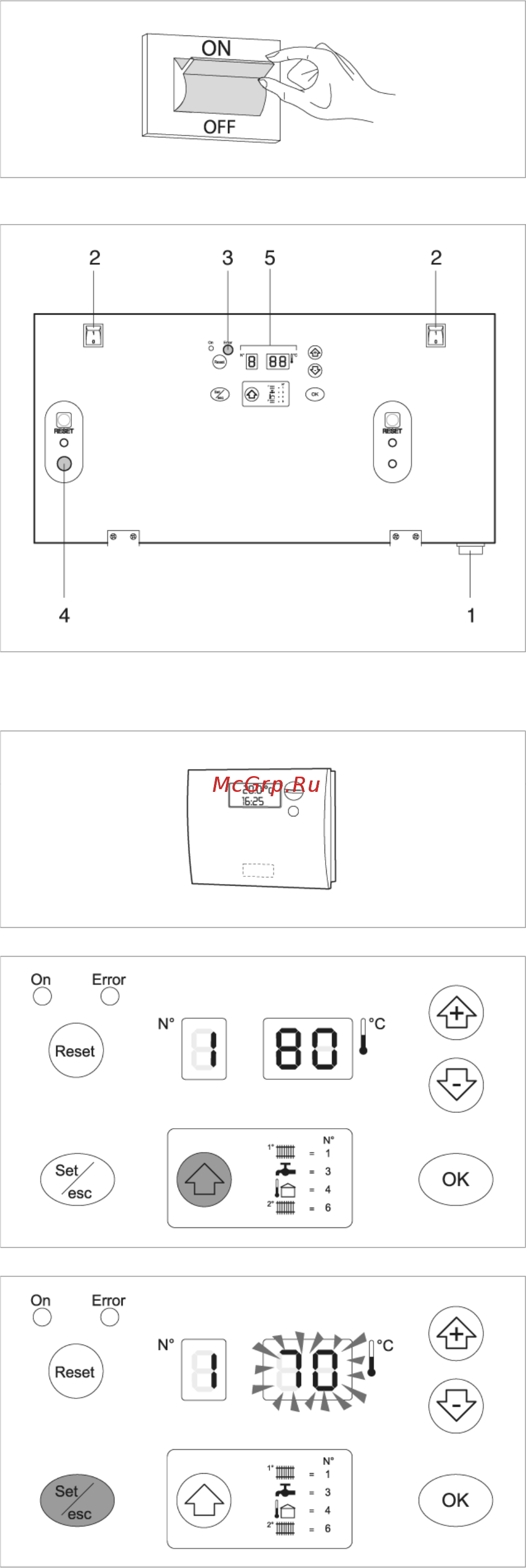

− Переведите главный выключатель в положение “on”
(включено)
− Переведите главный выключатель (1) на котле и
выключатели (2) на каждом отопительном агрегате
выключатель в положение “on” (включено)
Зеленый световой индикатор, сигнализирующий о
наличии электропитания, начнет мигать. Котел
выполнит цикл самодиагностики, после которого
войдет в режим DISPLAY (отображение).
На дисплее (5) отображается состояние системы и
температура, измеренная датчиком в
«высокотемпературном» контуре отопления
(смотри режим Отображение на странице 20).
Если установлено более двух котлов,
сконфигурируйте адреса на третьем котле, который
должен быть включен. Чтобы выполнить данную
операцию, смотри параграф «Установка адресов
при каскадной конфигурации» на странице 53.
Пример: 1шт. 100М+ 1шт. 100S = 4 котлоагрегата
− Установите терморегуляторы в высоко и
низкотемпературной зонах на требуемую
температуру (примерно 20˚С), а если в системе
установлены таймеры-терморегуляторы или
таймеры, убедитесь в том что они включены и
настроены (примерно 20˚С).
− Нажмите кнопку «©»: отобразится максимальная
температура котла, то есть максимальная
температура в высокотемпературном контуре
отопления, перед которой будет отображаться
символ «1».
− Нажмите «Set/esc»: отобразится соответствующее
заданное значение, а две цифры справа будут
мигать. Для того чтобы изменить это значение,
используйте кнопки «+» и «-». Для подтверждения
нажмите кнопку «ОК».
38
