Электрическое подключение
На заводе полностью выполняется электрическая разводка котлов моделей POWER PLUS 50 M и 100 М, к
ним подключается провод питания, требуется только подключить к соответствующим клеммам комнатные
терморегуляторы, датчик уличной температуры и используемые насосы. В котле серии POWER PLUS 100 S
необходимо подключить только кабель шины (смотри электрическую схему на странице 15).

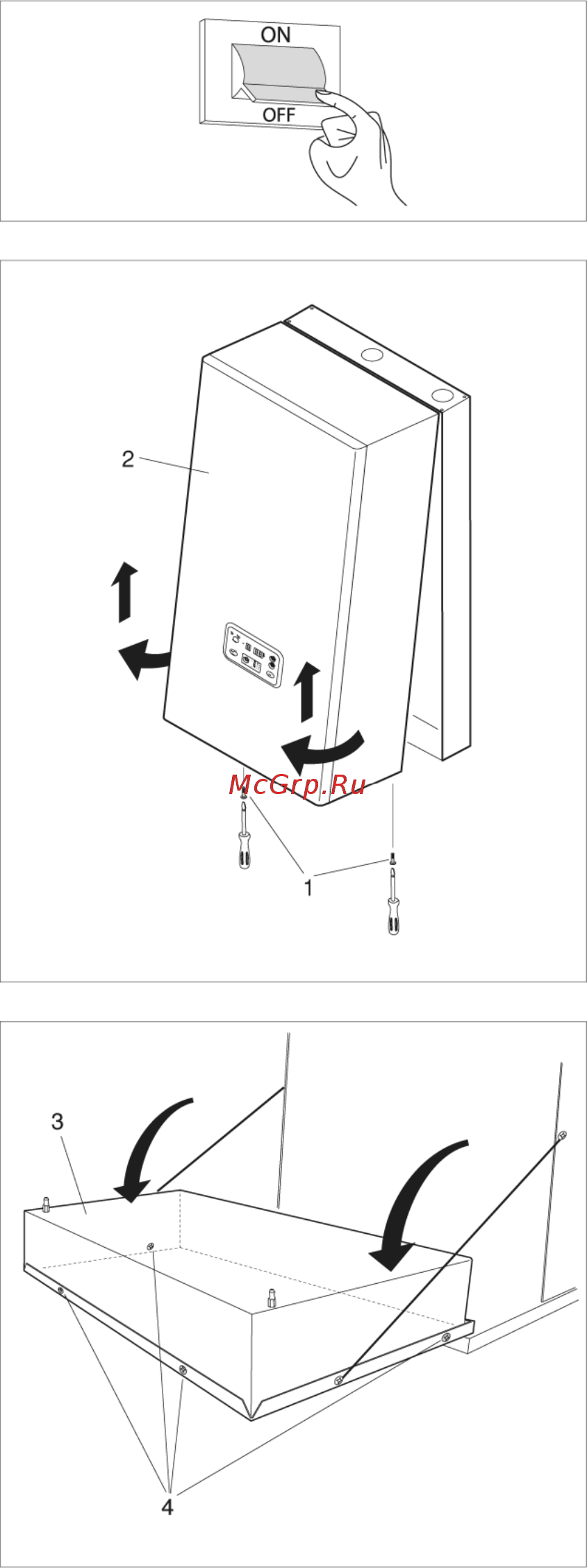

Для этого выполните следующую последовательность
действий:
- Переведите главный выключатель системы в положение
“OFF” (выключено)
- Отвинтите крепежные винты (1) на передней панели (2)
- Потяните основание панели (2) на себя и вверх, чтобы
отсоединить ее от рамы и после этого снимите её
- Поверните панель управления (3) и снимите с нее заднюю
крышку, вынув стопорные винты (4)
