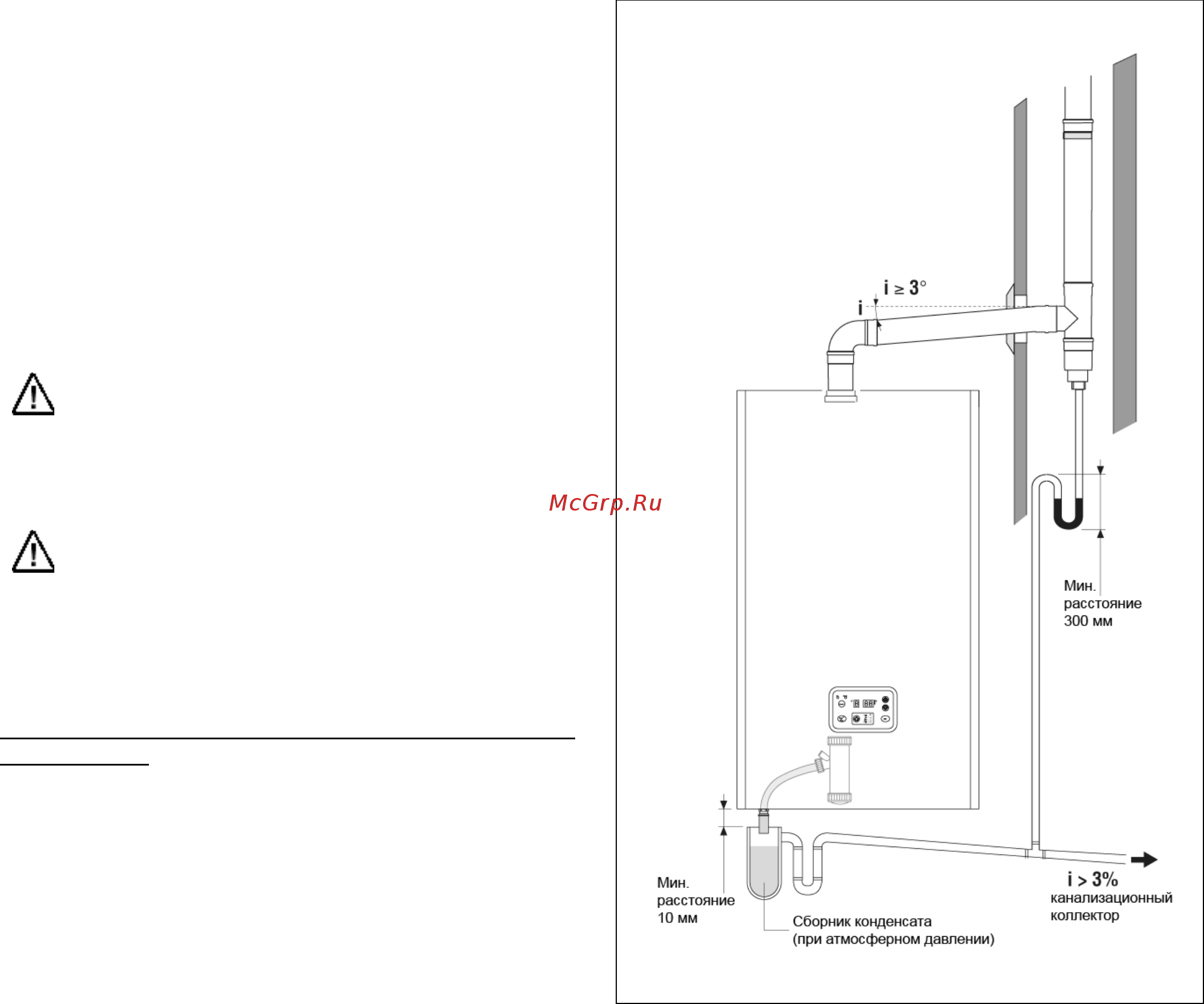

СЛИВ КОНДЕНСАТА
Конденсат, образующийся при обычной работе котла
POWER PLUS, должен стекать при атмосферном
давлении, то есть он должен попадать в
канализационную систему с сифоном. Его
необходимо установить следующим образом:
− Установите емкость для сбора конденсата в
системе удаления конденсата.
− Присоедините емкость для сбора конденсата к
системе удаления конденсата через сифон.
− Установите нейтрализатор, если этого требует
законодательство.
Емкость для сбора конденсата должна
быть изготовлена и установлена в
соответствии с действующими
стандартами.
Необходимо использовать
специальные трубы для
конденсационных котлов. При монтаже
придерживайтесь инструкций, которые
прилагаются к аксессуару.
Конденсатоотводчик на канализационном
трубопроводе
Если вертикальный или горизонтальный участок
сливной трубы должен иметь длину более 4 метров,
в начале трубы необходимо установить
конденсатоотводчик.
Полезная высота конденсатоотводчика должна
составлять, по крайней мере, 300 мм. Слив из
конденсатоотводчика должен быть выведен в
канализационную систему.
31
