Модель 50 М

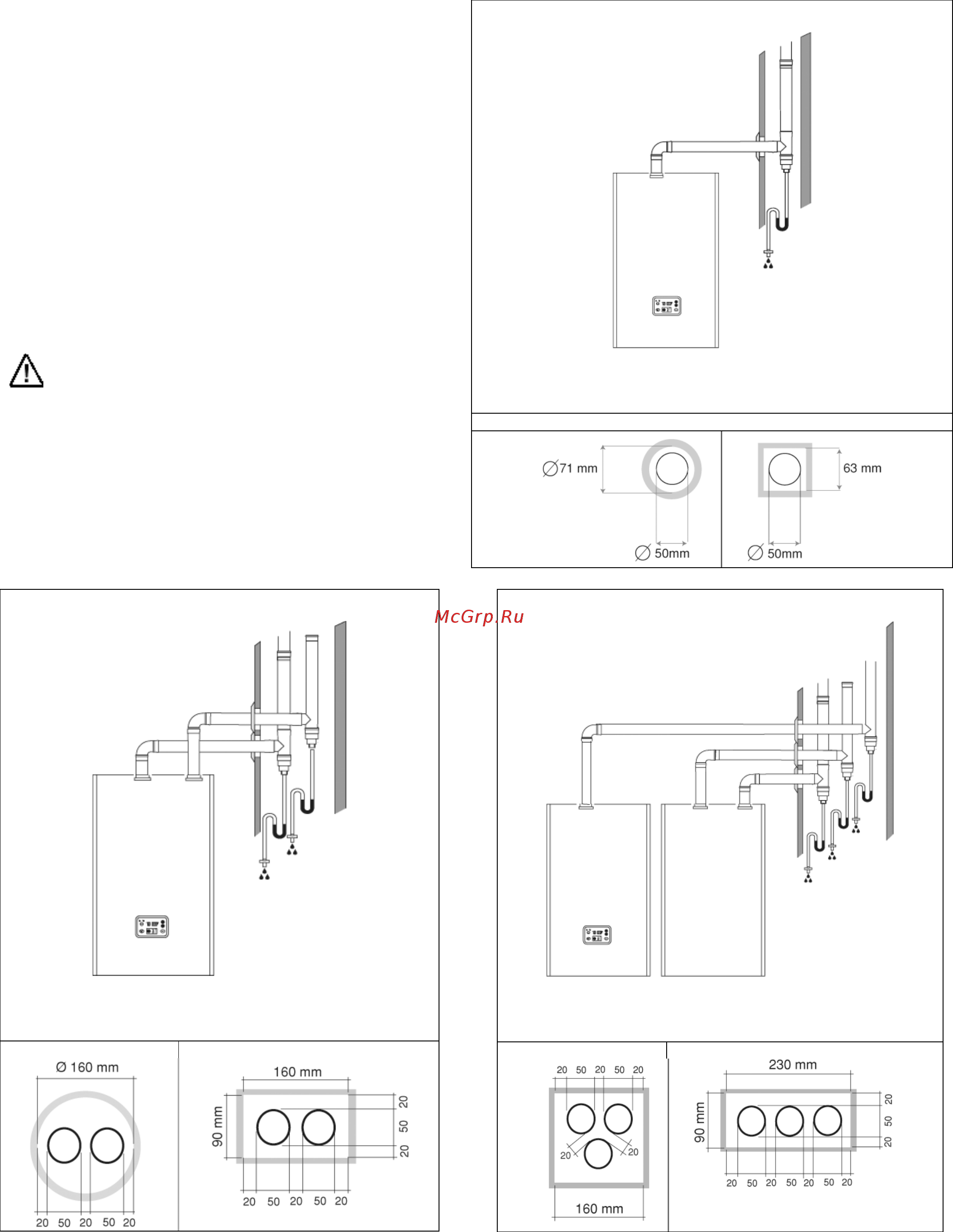

Минимальные внутренние размеры камеры
для прохода 1 дымохода, диаметр 50 мм
Круглая камера Квадратная камера
МАКСИМАЛЬНАЯ ДЛИНА ВОЗДУХОВОДОВ И
ДЫМОХОДОВ
Максимальная эквивалентная длина воздуховодов и
дымоходов, диаметром 50 мм, составляет 30 метров.
Падение давления на каждом повороте 90˚
составляет 2 метра.
Установка одного котла, дымоход проходит в
камере (работа с открытым дымоходом)
Для данного типа установки, убедитесь в том, что
размер камеры соответствует действующим
стандартам.
На чертеже справа показан минимальный размер
камеры для одноного дымохода (модель 50 М) или
для двух дымоходов (модели 100 М или 100 S).
Параметр 36 (страница 59) необходимо
настроить в зависимости от типа газа и
длины дымовой трубы.
Модель 100 М
Минимальные внутренние размеры камеры
для прохода двух дымоходов, диаметр 50 мм
Круглая камера Прямоугольная камера
Модель 100 S
Минимальные внутренние размеры камеры
для прохода трех дымоходов, диаметр 50 мм
Квадратная камера Прямоугольная камера
30
