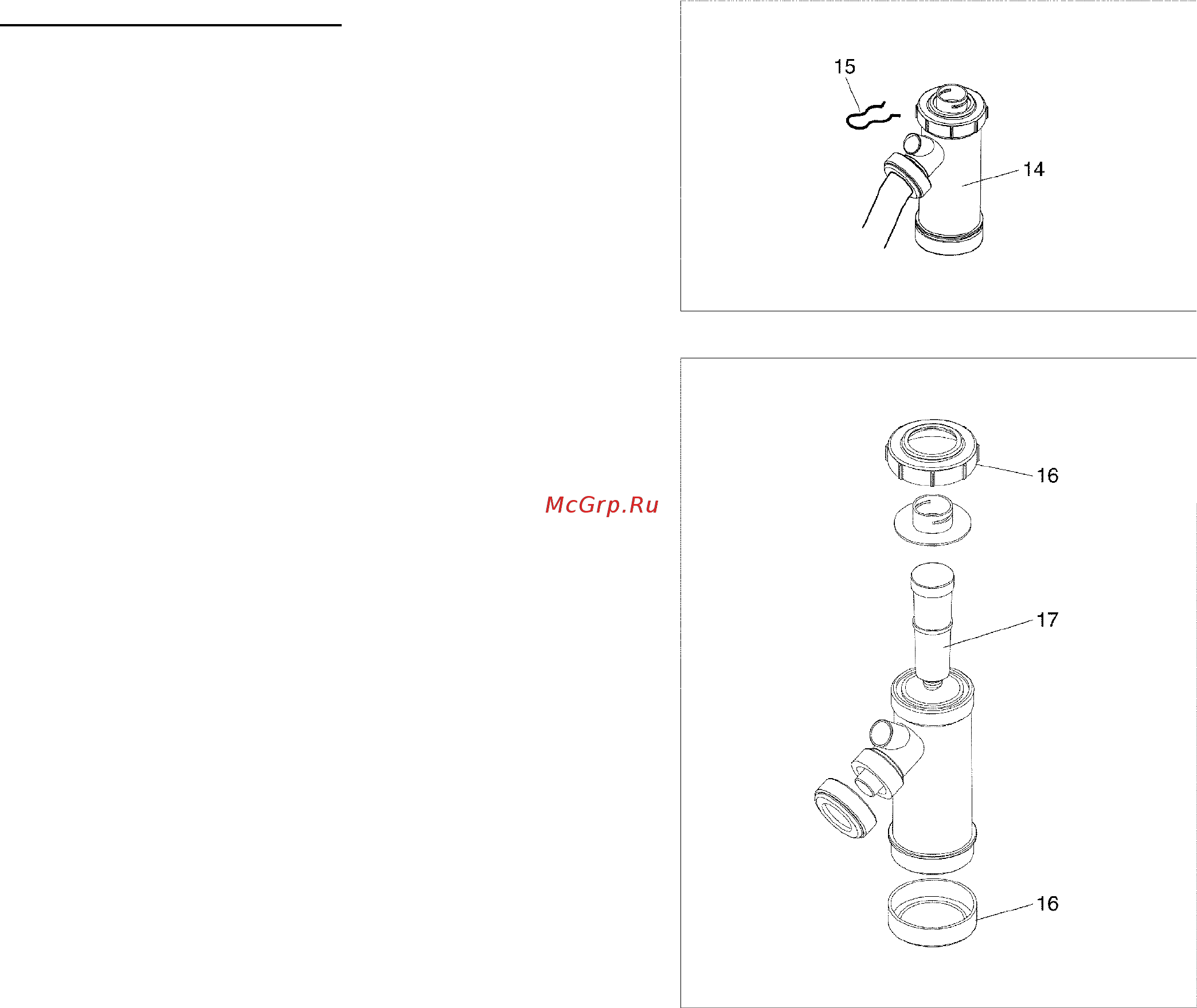

Чистка конденсатоотводчика
- Снимите переднюю и верхнюю панели облицовки
котла (смотри процедуру, описанную на странице 65)
и определите местонахождение конденсатоотводчика
(14).
- Снимите стопорный шплинт (15), снимите
гофрированную трубку отвода конденсата, снимите
дренажный бачок, разберите его, отвинтив
завинчивающиеся крышки (16).
- Снимите поплавок (17) и очистите все компоненты.
После того как процедура чистки будет завершена,
установите все компоненты на свое место, действуя в
обратном порядке.
68
