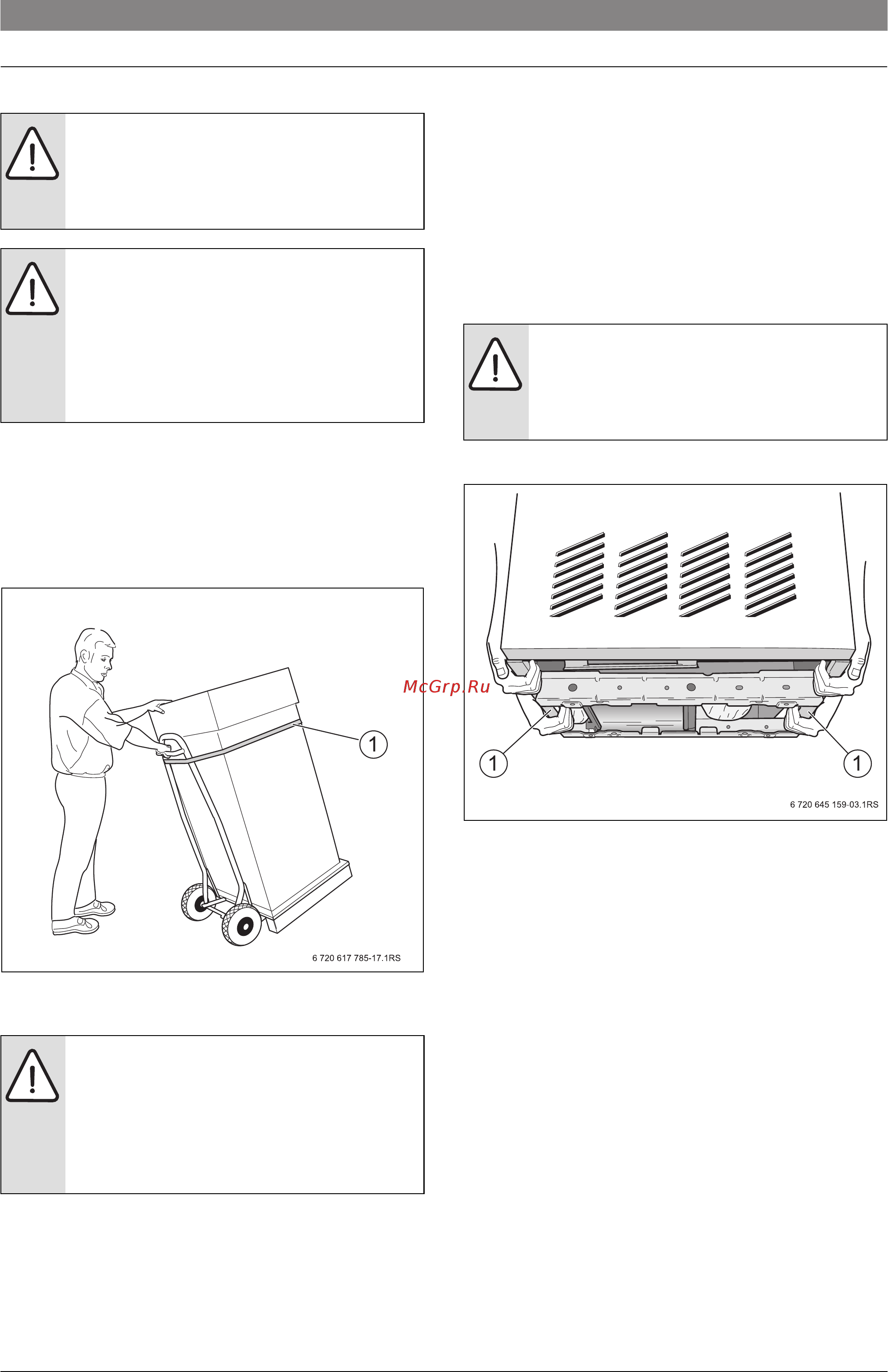

14 | Транспортировка котла
Gaz 5000 F6 720 645 640 (2015/04)
4 Транспортировка котла
▶ Проверьте целостность упаковки.
▶ Поместите упакованный котёл на тележку, при необходимости
зафиксируйте стяжными ремнями [1] и доставьте к месту
установки.
▶ Снимите стяжные ремни
▶ Удалите упаковку с котла и утилизируйте её в соответствии с
экологическими нормами.
Рис. 3 Транспортировка на тележке
[1] Стяжной ремень
4.1 Проверка комплекта поставки
Отопительный котёл поставляется с завода в смонтированном виде.
▶ Проверьте комплектность поставки.
▶ Проверьте по заводской табличке вид газа и др.
Для котла можно заказать различное дополнительное
оборудование.
▶ Точные сведения о дополнительном оборудовании приведены в
каталоге.
4.2 Подъём и перенос котла
▶ Поднимать и переносить котёл должны минимум 2 человека.
Рис. 4 Подъем и перенос отопительного котла
[1] Боковые стенки
УВЕДОМЛЕНИЕ: возможно повреждение из-за
ударов!
▶ Защитите узлы, чувствительные к ударам.
▶ Соблюдайте транспортные обозначения на
упаковке.
OCTOPOЖHO: опасность получения травм из-за
неправильного крепления котла!
▶ Для транспортировки котла применяйте
подходящие транспортные средства, например,
тележку со стяжными ремнями, лестничные или
ступенчатые кары.
▶ Во избежание падения отопительного котла, его
следует закрепить на транспортном средстве.
УВЕДОМЛЕНИЕ: возможно повреждения котла из-за
загрязнения!
Если котёл не сразу вводится в эксплуатацию после
распаковки:
▶ Установите на все места подключений котла
защитные колпачки, защитив таким образом
подключения от загрязнения.
OCTOPOЖHO: опасность получения травм из-за
неправильного подъёма и переноса котла!
▶ Поднимайте и переносите котёл только за
боковые стенки.
▶ Не поднимайте и не переносите котёл в одиночку.
